申请日2014.10.23
公开(公告)日2015.03.04
IPC分类号C02F11/12; C02F9/04
摘要
本发明公开了一种粪便、化粪池污泥浮渣集中处理装置，其特征是，包括依次连通卸粪池、分离池、除臭池和外排池;所述卸粪池旁设有电控间;所述分离池旁设有装备间，装备间内设有旋转式固液分离机和卧式离心脱水机;除臭池旁设有泵房，泵房内设有水泵组。本发明公开的粪便、化粪池污泥浮渣集中处理装置，运行成本低，效率高，减少了处理后的废渣含水量。
权利要求书

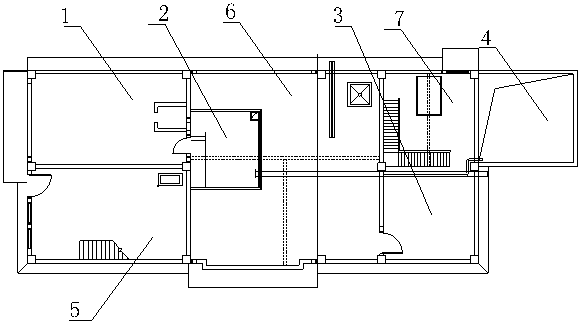

1.一种粪便、化粪池污泥浮渣集中处理装置，其特征是，包括依次连通卸粪池(1)、分离池(2)、除臭池(3)和外排池(4);所述卸粪池(1)旁设有电控间(5);所述分离池(2)旁设有装备间(6)，装备间(6)内设有旋转式固液分离机和卧式离心脱水机;除臭池(3)旁设有泵房(7)，泵房(7)内设有水泵组。
2.根据权利要求1所述的一种粪便、化粪池污泥浮渣集中处理装置，其特征是，所述电控间(5)通过控制机控制旋转式固液分离机、卧式离心脱水机和水泵组的启闭。
3.根据权利要求1所述的一种粪便、化粪池污泥浮渣集中处理装置，其特征是，所述旋转式固液分离机的工作端深入分离池(2)中，将废水中的杂物与污水分离。
4.根据权利要求1所述的一种粪便、化粪池污泥浮渣集中处理装置，其特征是，所述卧式离心脱水机将旋转式固液分离机分离出的杂物进行进一步脱水处理。
说明书
一种粪便、化粪池污泥浮渣集中处理装置
技术领域
本发明涉及一种环保处理设备，特别是一种公厕粪便、化粪池污泥浮渣集中处理装置。
背景技术
城镇、尤其是中小城镇的公厕少则几座、几十座、多则几百座、大城市上千座。例如常州市和宜兴市就有百座、几百座，南京市有千座以上。过去(80年代前后)城镇公厕的粪便清运，都是环卫部门用吸粪拉粪车装运至城市集中处理站。过去的处理办法比较原始，在城市郊区挖几个大坑，储存调节再用土拌和堆肥发酵成有机肥料，作农用肥料处理处置。后发展到一种建立粪便处理站的办法，在站内设粗细格栅两道，处理站紧靠城市污水管网、设在污水管道旁。运粪车到处理站倾倒于处理站的接收预处理工序，主要是设粗、细两道格栅，拦截粪便液中的大小块水杂物。保护并防止污水管网堵塞、减轻污水厂的垃圾负荷。在倾倒的同时不断用河水或中水稀释排入管网送至城市污水厂一并处理。效率低，且容易造成2次污染。
发明内容
发明目的：针对现有技术的不足，本发明公开了一种成本低廉，运行效率高的粪便、化粪池污泥浮渣集中处理装置。
技术方案：本发明公开了一种粪便、化粪池污泥浮渣集中处理装置，包括依次连通卸粪池、分离池、除臭池和外排池;所述卸粪池旁设有电控间;所述分离池旁设有装备间，装备间内设有旋转式固液分离机和卧式离心脱水机;除臭池旁设有泵房，泵房内设有水泵组。
其中，所述电控间通过控制机控制旋转式固液分离机、卧式离心脱水机和水泵组的启闭。
其中，所述旋转式固液分离机的工作端深入分离池中，将废水中的杂物与污水分离。
其中，所述卧式离心脱水机将旋转式固液分离机分离出的杂物进行进一步脱水处理。
使用时，将含有粪便、化粪池污泥的废水排入卸粪池中，经过沉淀后，排入分离池，通过旋转式固液分离机进行固液分离;固态废渣通过卧式离心脱水机脱水后收集填埋;液态废水排入除臭间，经过喷洒药剂，充分反应后，排入外排池，沉淀后排出。
有益效果：本发明公开的粪便、化粪池污泥浮渣集中处理装置，运行成本低，效率高，减少了处理后的废渣含水量。
