申请日2014.10.24
公开(公告)日2016.05.18
IPC分类号C02F9/02; C02F11/04
摘要
本发明公开了一种生活污水再生处理装置，包括从污水进口到再生水出口之间的管路上，依次设置有压力表、网式过滤器、大砾石柱和小砾石柱，其中压力表与网式过滤器之间的管路凹下，该凹下部分的管路开有向下的固体残渣通道;在大砾石柱和小砾石柱之间设置有再生水出口;在小砾石柱与再生水阀门之间的管路上还连通有反冲洗水进口。本发明的装置，能够处理和再生利用生活污水，用途多、流程短、速度快、水质好、富集比大、成本低、能耗低，节省化肥和淡水资源。
权利要求书

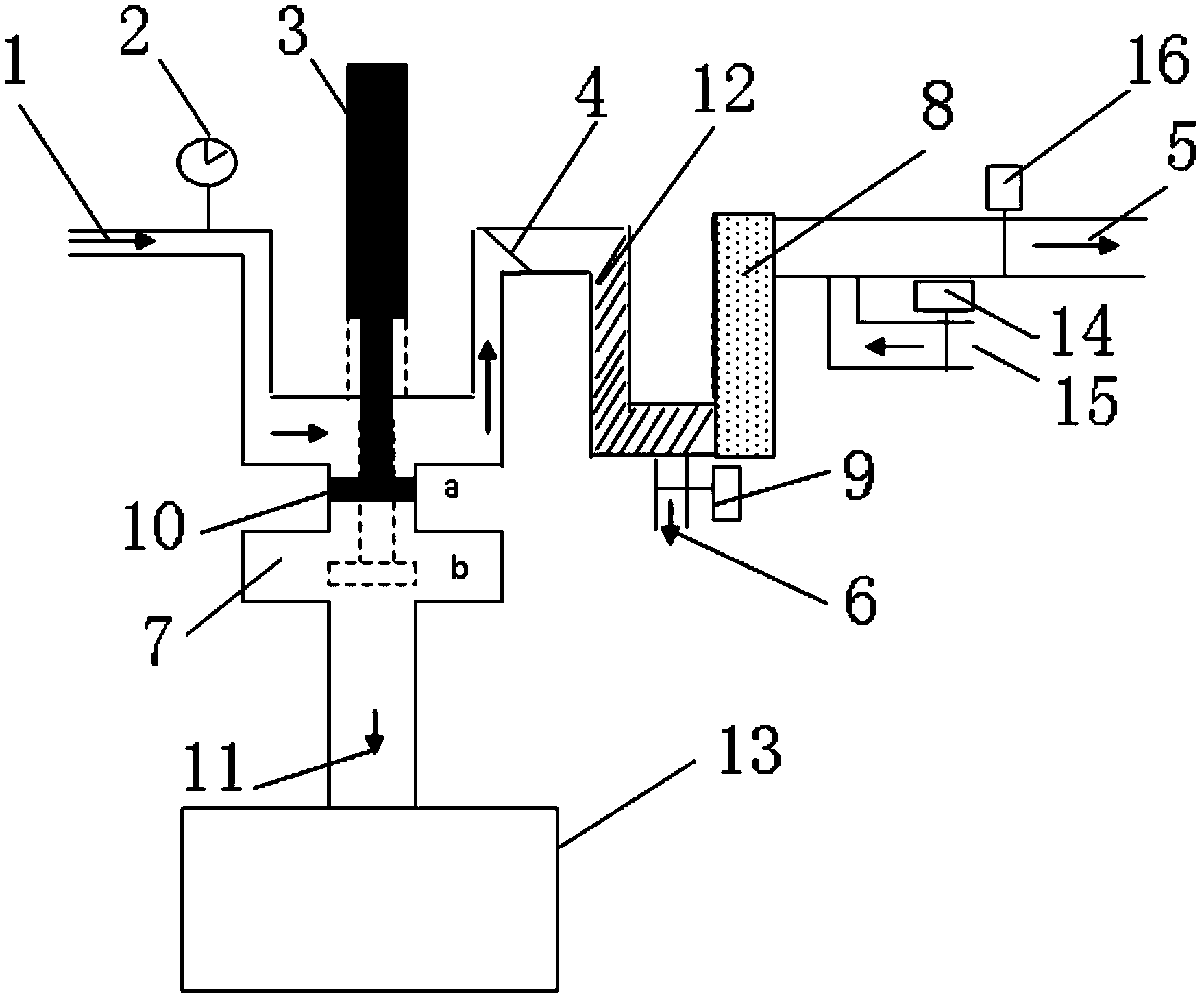

1.一种生活污水再生处理装置，其特征在于：包括从污水进口(1)到再生水出口(5)之间的管路上，依次设置有压力表(2)、网式过滤器(4)、大砾石柱(12)和小砾石柱(8)，其中压力表(2)与网式过滤器(4)之间的管路凹下，该凹下部分的管路开有向下的固体残渣通道(11);在大砾石柱(12)和小砾石柱(8)之间设置有再生水出口(6);在小砾石柱(8)与再生水阀门(16)之间的管路上还连通有反冲洗水进口(15)。
2.根据权利要求1所述的生活污水再生处理装置，其特征在于：所述的固体残渣通道(11)与沼气池(13)连通，该固体残渣通道(11)的腰部设置有一直径扩大的空腔(7)，该固体残渣通道(11)中设置有活塞(10)，空腔(7)的外径大于活塞(10)的外径，空腔(7)的高度大于活塞(10)的高度，活塞(10)向上连接有活塞杆，活塞杆穿出管路外连接有控制把手(3)。
3.根据权利要求1所述的生活污水再生处理装置，其特征在于：所述的再生水出口(6)上安装有灌溉水阀门(9);在再生水出口(5)上安装有再生水阀门(16);该反冲洗水进口(15)上安装有反冲水阀门(14)。
4.根据权利要求1所述的生活污水再生处理装置，其特征在于：所述的小砾石柱(8)的直径为60mm，高为170mm，固定密封于63mm×180mm的有机玻璃柱内。
5.根据权利要求1所述的生活污水再生处理装置，其特征在于：所述的大砾石柱(12)和小砾石柱(8)以U型管方式连接。
说明书
一种生活污水再生处理装置
技术领域
本发明属于污水处理设备技术领域，涉及一种生活污水再生处理装置。
背景技术
随着淡水资源供需矛盾的日益突出，增辟灌溉水源也成为各国解决水资源危机普遍关注的问题。再生水灌溉一方面能避免利用污水直接灌溉所引起的严重的面源污染问题，并为植物生长提供重要的养分，增加土壤有机质从而提高土壤肥力和生产力水平。另一方面，再生水中过量养分、有毒化学物质和病原体同时输入环境生态系统，也会造成一定程度的环境污染，有可能危害环境和人类健康。利用农村生活污水再生利用灌溉可以提高再生水中的氮、磷等养分物质的利用效率，节肥、节水、增产的同时又减少了多余污染物输入环境生态系统，对缓解水资源危机、农业面源污染防治和促进农村循环经济发展有重要意义。
建立一种不但能处理生活污水，而且能把污水中的成份区别对待进行再生利用的装置，成为一个急需解决的技术问题。
发明内容
本发明的目的是提供一种生活污水再生处理装置，对生活污水进行高效处理并可同时进行再生利用，简单易行、成本低、能耗低。
本发明采用的技术方案是，一种生活污水再生处理装置，包括从污水进口到再生水出口之间的管路上，依次设置有压力表、网式过滤器、大砾石柱和小砾石柱，其中压力表与网式过滤器之间的管路凹下，该凹下部分的管路开有向下的固体残渣通道;在大砾石柱和小砾石柱之间设置有再生水出口;在小砾石柱与再生水阀门之间的管路上还连通有反冲洗水进口。
本发明的生活污水再生处理装置，其特征还在于：
固体残渣通道与沼气池连通，该固体残渣通道的腰部设置有一直径扩大的空腔，该固体残渣通道中设置有活塞，空腔的外径大于活塞的外径，空腔的高度大于活塞的高度，活塞向上连接有活塞杆，活塞杆穿出管路外连接有控制把手。
再生水出口上安装有灌溉水阀门;在再生水出口上安装有再生水阀门;该反冲洗水进口上安装有反冲水阀门。
小砾石柱的直径为60mm，高为170mm，固定密封于63mm×180mm的有机玻璃柱内。
大砾石柱和小砾石柱采用U型管方式连接。
本发明的有益效果是，采用该处理装置处理和再生利用生活污水，用途多、流程短、速度快、水质好、富集比大、成本低、能耗低，污水处理完的再生水进行灌溉也可以节省化肥和淡水资源，具有广阔的应用前景。
