申请日2014.10.27
公开(公告)日2016.07.27
IPC分类号B01F7/00; B21D53/26
摘要
本发明涉及一种用于循环容纳在池中的污水的装置，其中在垂直的搅拌轴(1)上安装有锥形或双曲面形的搅拌体(2)，其中搅拌体(2)由多个由金属制造的部段(S，S′)沿着径向延伸的接合区(F1)组合在一起。
权利要求书

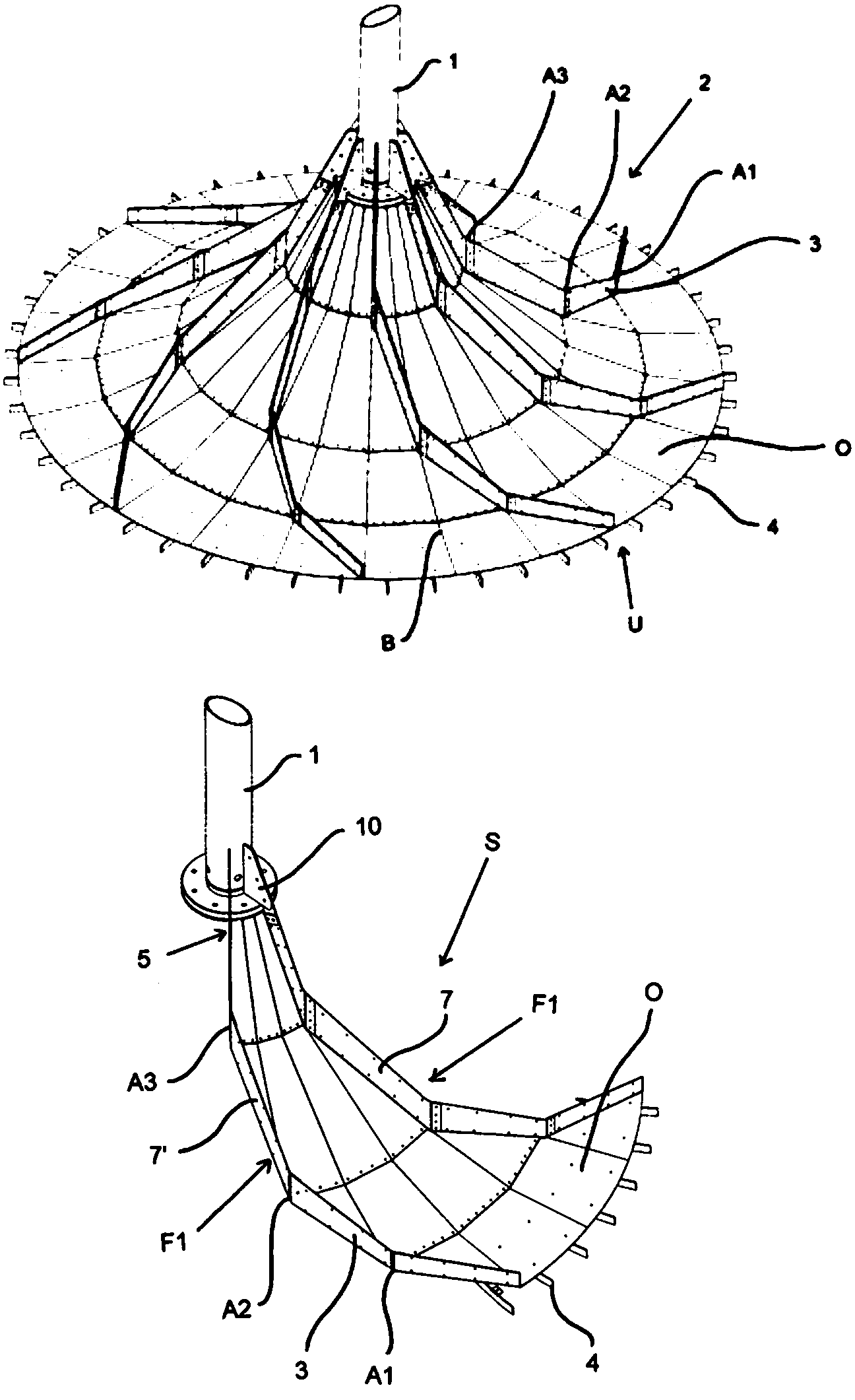

1.一种用于循环容纳在池中的污水的搅拌体(2)，其中所述搅拌体(2)具有锥形或双曲面形，并具有用于与搅拌轴(1)相连接的中央连接部(As)，
其特征在于，
所述搅拌体(2)由多个由金属制造的部段(S，S′)组成，所述部段(S，S′)沿着从所述搅拌轴(1)向所述搅拌体(2)的圆周边缘(UR)方向延伸的接合区(F1)组合在一起。
2.根据权利要求1所述的搅拌体，其中，所述接合区(F1)至少部分地平行于径向方向和/或倾斜于径向方向延伸。
3.根据权利要求1或2所述的搅拌体，其中所述接合区在俯视情况下由多个直线段(A1，A2，A3)组成，所述多个直线段(A1，A2，A3)各自通过一个弯角彼此连接。
4.根据权利要求3所述的搅拌体，其中通过相邻的线段(A1，A2，A3)构成的角(α)为130°至165°。
5.根据前述权利要求中任意一项所述的搅拌体，其中每个部段(S，S′)具有在径向方向延伸的弯曲线(B)。
6.根据前述权利要求中任意一项所述的搅拌体，其中所述部段(S，S′)由厚度为0.5至15mm，优选0.8至3mm的不锈钢钢板制成。
7.根据前述权利要求中任意一项所述的搅拌体，其中在俯视情况下，所述部段(S，S′)的形状为扇形。
8.根据前述权利要求中任意一项所述的搅拌体，其中所述部段(S，S′)构造相同。
9.根据前述权利要求中任意一项所述的搅拌体，其中在所述部段(S，S′)的构成圆周边缘(UR)的一部分的圆周边缘段上安装剪切肋(4)。
10.根据前述权利要求中任意一项所述的搅拌体，其中从每个部段(S，S′)朝向搅拌轴(1)的顶面(O)分别延伸出至少一个传输肋(3)。
11.根据前述权利要求中任意一项所述的搅拌体，其中所述接合区由朝向所述部段(S，S′)的顶面(O)弯曲的板材段(7，7′)构成。
12.根据前述权利要求中任意一项所述的搅拌体，其中两个相邻的部段(S，S′)的弯曲的板材段(7，7′)在连接的状态下构成传输肋(3)。
13.根据前述权利要求中任意一项所述的搅拌体，其中所述剪切肋(4)和/或所述传输肋(3)由不锈钢板材构成，并借助至少一个点连接与相应的部段(S)相连接。
14.根据前述权利要求中任意一项所述的搅拌体，其中每个部段(S，S′)的径向内端具有设置有缺口(6)的、成角的连接部段(5)。
15.根据前述权利要求中任意一项所述的搅拌体，其中所有彼此连接的部段(S，S′)的连接部段(5)的缺口(6)位于一个虚拟的圆上。
16.根据前述权利要求中任意一项所述的搅拌体，其中每个部段(S，S′)由多个子部段(T1，T2，T3，T4)构成，这些子部段沿着大致关于所述搅拌轴(1)同心延伸的另一接合区(F2)组合在一起。
17.根据前述权利要求中任意一项所述的搅拌体，其中所述部段(S，S′)和/或所述子部段(T1，T2，T3，T4)借助于铆钉或点焊连接彼此连接。
18.一种用于循环容纳在池中的污水的装置，其中在从驱动装置垂直伸出的搅拌轴(1)上安装了如前述权利要求中任意一项所述的搅拌体(1)。
说明书
用于循环容纳在池中的污水的搅拌体和装置
本发明涉及一种根据权利要求1前序部分所述的搅拌体以及一种装置。
由DE4218027A1已知一种装置，其中搅拌体由单件纤维增强合成材料体制成。制造已知的搅拌体需手工完成。并需要提供高成本的模型。
本发明的任务在于克服现有技术中的缺点。尤其应提出一种能够尽可能简单地并以低成本制造的搅拌体和装置。
通过权利要求1和18的特征实现上述目的。由从属权利要求的特征给出依据本发明的有利的实施方式。
根据本发明，搅拌体由多个由金属制造的部段组成，这些部段沿着从搅拌轴向搅拌体的圆周边缘方向延伸的接合区组合在一起。通过由金属制造构成搅拌体的部段，就不需要高成本的模具。部段能够机械地生产，并能够到使用地点才彼此连接。相比于传统的搅拌体明显地减小了运输体积。由于所提出的接合区从连接部到搅拌体的圆周边缘的走向有利地使得段落能够构造相同。所提出的装置能够简单地并低成本地制造和运输。
接合区从一个圆周与搅拌体的圆周相符的圆的虚拟中心点开始延伸。在俯视搅拌体的情况下，接合区能够是直的或者弯曲的。接合区也能够是成角的和/或在切线方向具有一个或多个偏移。
根据一个有利的实施方式，接合区至少部分地平行于径向方向和/或或倾斜于径向方向延伸。尤其是接合区在俯视情况下能够由多个直线段组成，这多个直线段各自通过一个弯角彼此连接。在此，通过相邻的线段构成的角α能够是130°至170°。在这种情况得出近似“弯曲的”接合区。这样的接合区有利地能够同时用于形成相应的“弯曲的”传输肋。
根据另一实施例，每个部段具有在径向方向延伸的弯曲线。通过部段沿着弯曲线的弯曲来实现搅拌体的锥形或双曲面形的形状。
有利地，部段由厚度为0.5至15mm优选0.8至3mm的不锈钢钢板制成。不锈钢鲁棒且寿命长。能够机械地尤其是自动地实现其成型。
有利地，在俯视情况下，部段的形状为扇形。在此部段的大致径向延伸的边能够各自弯向相同的方向。有利地，部段构造相同。这节约了制造成本并简化了部段的连接。
根据另一实施方式，在部段的构成圆周边缘的一部分的圆周边缘段上安装剪切肋。在这种情况下，搅拌体也能够用于向液体通气或送气。剪切肋用于将大气泡切碎成多个小气泡，并由此增加在气体和液体之间的接触面。这又提高了净化的效率。
从每个部段朝向搅拌轴的顶面能够分别延伸出至少一个传输肋。传输肋改善搅拌效率。
根据一有利的实施方式，接合区由朝向部段的顶面弯曲的板材段构成。由此能够改善部段的刚性，并同时提供了结合面和功能面：例如两个相邻的部段的以90°弯曲的板材段能够在连接好的状态下有利地形成传输肋。
有利地，剪切肋和/或传输肋也由不锈钢钢板构成，并借助至少一个点连接与相应的部段相连接。点连接有利地被实施为铆钉、螺纹铆钉、螺纹连接或点焊连接。
根据另一实施方式，每个部段的径向内端具有设置有缺口的、成角的连接部段。如果所有的部段全部彼此连接，连接部段的缺口有利地位于一个虚拟的圆上。连接部段构成搅拌体的连接部。以使得搅拌体能够连接到搅拌轴的传统的连接法兰上。
有利地，每个部段由多个子部段构成，这些子部段沿着大致关于搅拌轴同心延伸的另一接合区组合在一起。这样的子部段能够非常简单地借助激光切割和倒棱来制造。
有利地，部段和/或子部段借助于固定装置彼此连接，例如铆钉、螺纹铆钉、螺丝或点焊连接。这样的连接是坚固耐用的。依据本发明的的搅拌体具有很好的刚性，并且寿命长。
根据本发明的另一方面还提出了一种用于循环容纳在池中的污水的装置，其中在从驱动装置垂直伸出的搅拌轴上安装了依据本发明的搅拌体。有利地，搅拌体通过其连接部被安装在设置在搅拌轴端部的法兰上。
