申请日2014.10.27
公开(公告)日2015.04.01
IPC分类号B01D29/56
摘要
本发明涉及一种一体化雨水处理器，包括雨水过滤器和蓄水池，蓄水池内设有提升泵，雨水过滤器包括盖体、本体及底盘，盖体上设有进水口和出水口，进水口通过进水管连接到蓄水池，出水口通过出水管连接供水管网，底盘上设有排污口，排污口连接排污管，本体包括外壳及外壳内的滤芯，盖体与本体间设有滤网，滤网倾斜设置在进水口和滤网间,滤网与外壳间设有间隙。采用上述结构后，实现了雨水的二次过滤，首先将大颗粒杂质过滤出来，然后经滤芯过滤出颗粒较小杂质，过滤效果好，且过滤出的杂质可利用高速清洁水的冲击作用自动排出，相比之前需人工清洁杂质，自动化程度较高，过滤效率高。
权利要求书

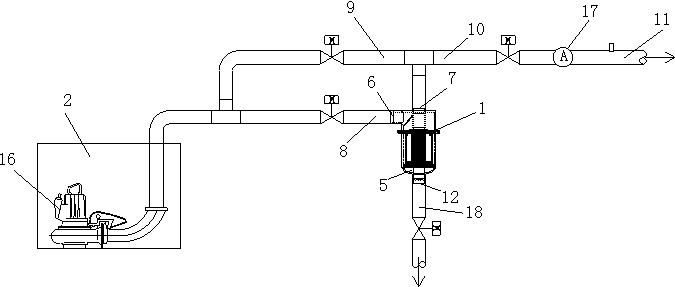

1.一种一体化雨水处理器，包括雨水过滤器(1)和蓄水池(2)，其特征在于：蓄水池(2)内设有提升泵(16)，所述雨水过滤器(1)包括盖体(3)、本体(4)及底盘(5)，所述盖体(3)上设有进水口(6)和出水口(7)，所述进水口(6)通过进水管(8)连接到蓄水池(2)，所述出水口(7)通过出水管(10)连接供水管网(11)，所述底盘(5)上设有排污口(12)，所述排污口(12)连接排污管(18)，本体(4)包括外壳(13)及外壳(13)内的滤芯(14)，所述盖体(3)与本体(4)间设有滤网(15)，所述滤网(15)倾斜设置在进水口(6)和滤网(15)间,所述滤网(15)与外壳(13)间设有间隙(19)。
2.根据权利要求1所述一体化雨水处理器，其特征在于：所述出水管(10)上设有流量表(17)。
3.根据权利要求1所述一体化雨水处理器，其特征在于：所述蓄水池(2)还通过第一进水管(9)连接出水口(7)。
说明书
一种一体化雨水处理器
技术领域
本发明涉及雨水处理装置，尤其是涉及一种一体化雨水处理器。
背景技术
水是人类最宝贵的资源，但由于人类的浪费和污染，导致清洁的水源越来越少。现在，世界上几乎所有国家都存在缺水现象，我国缺水问题更加严重，尤其在我国北方地区，因此人们需要开发一种新的水资源，例如雨水、河水。但由于污染严重，雨水和河水也需经过滤处理后才能用于工业或农业，雨水经雨水过滤器过滤后杂质留在雨水过滤器内，很难排出，必须手动才能将杂质清除，费时费力。
发明内容
为了克服上述缺陷，本发明提供了种一体化雨水处理器，过滤效果好，杂质可自行排出，操作方便。
本发明解决其技术问题所采用的技术方案是：一种一体化雨水处理器，包括雨水过滤器和蓄水池，蓄水池内设有提升泵，雨水过滤器包括盖体、本体及底盘，盖体上设有进水口和出水口，进水口通过进水管连接到蓄水池，出水口通过出水管连接供水管网，底盘上设有排污口，排污口连接排污管，本体包括外壳及外壳内的滤芯，盖体与本体间设有滤网，滤网倾斜设置在进水口和滤网间,滤网与外壳间设有间隙。
在本发明的一个较佳实施例中，出水管上设有流量表。
在本发明的一个较佳实施例中，蓄水池还通过第一进水管连接出水口，高速清洁水可从出水口进入滤芯。
本发明的有益效果是：采用上述结构后，实现了雨水的二次过滤，首先将大颗粒杂质过滤出来，然后经滤芯过滤出颗粒较小杂质，过滤效果好，且过滤出的杂质可利用高速清洁水的冲击作用自动排出，相比之前需人工清洁杂质，自动化程度较高，过滤效率高。
