申请日2013.09.21
公开(公告)日2014.04.02
IPC分类号C02F11/00
摘要
本实用新型公开了一种用于污泥处理的改性反应机构，它包括：泥浆输送管道，在所述输送管道上设有数个并联向下的输出管;位于所述泥浆输送管道下方若干个具有内腔的反应罐体，所述输出管与所述反应罐体内腔相通;所述反应罐体顶部具有排气口，所述反应罐体上部为圆柱体，下部为圆锥体;每个所述反应罐体侧壁的连接数根向下延伸出一定长度的支撑柱，以使所述反应罐体悬空于地面;所述圆锥体的下部连接有排出管道，在排出管道上设有螺杆泵，以形成较高压力输出。它具备结构简单、牢固，制造成本低，安装方便，容易检修维护管道，能彻底排尽反应物，不存留死水等特点，它是一种技术性优越的产品。
权利要求书

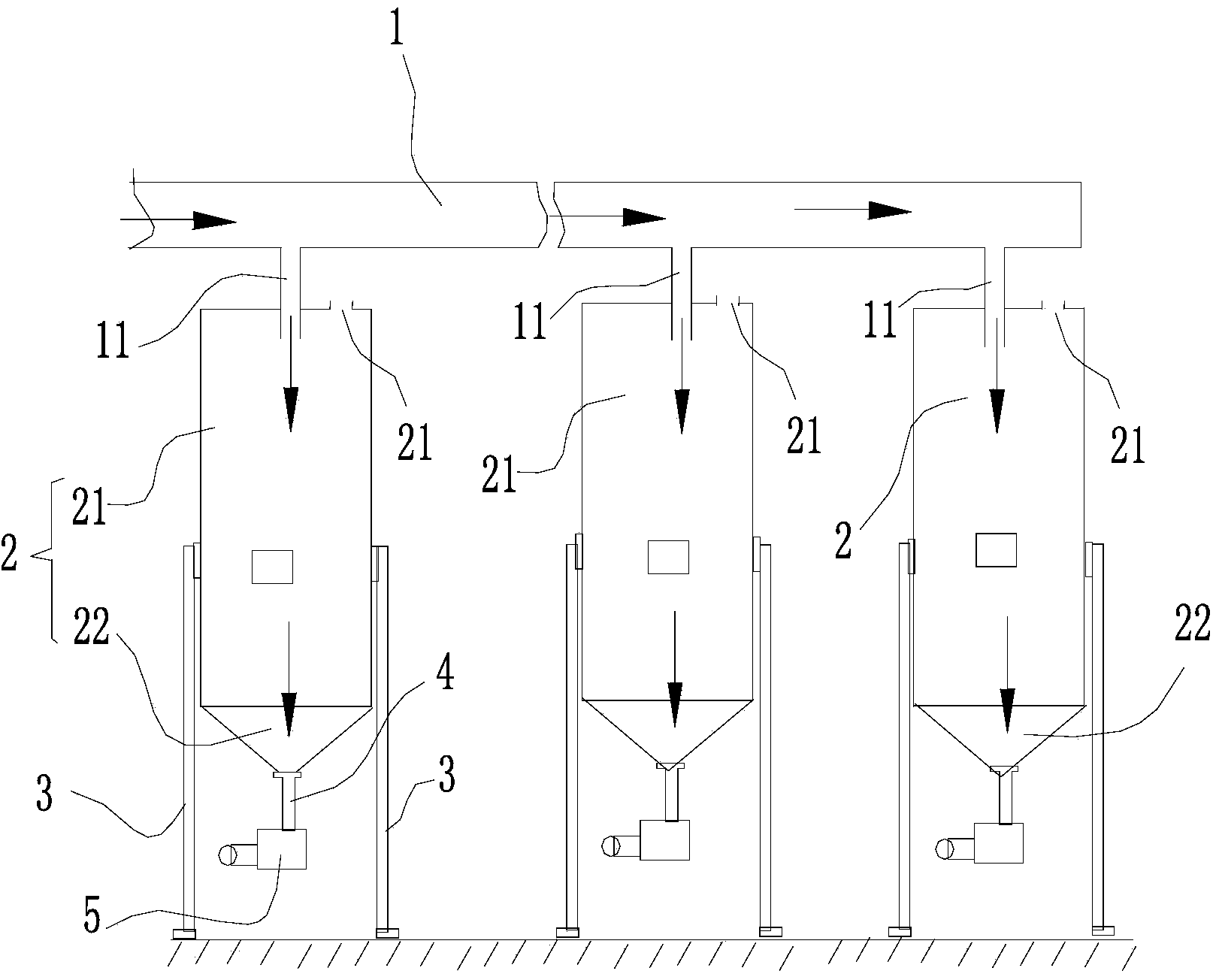

1.一种用于污泥处理的改性反应机构，其特征在于，它包括：
-泥浆输送管道，在所述输送管道上设有数个并联向下的输出管;
-位于所述泥浆输送管道下方若干个具有内腔的反应罐体，所述输出管与所述反应罐体内腔相通;所述反应罐体顶部具有排气口，所述反应罐体上部为圆柱体，下部为圆锥体;每个所述反应罐体侧壁的连接数根向下延伸出一定长度的支撑柱，以使所述反应罐体悬空于地面;
所述圆锥体的下部连接有排出管道，在排出管道上设有螺杆泵，以形成较高压力输出。
2.根据权利要求1所述的用于污泥处理的改性反应机构，其特征在于：所述反应罐体数量为2个至20个，它们整齐排列或交错排列。
3.根据权利要求2所述的用于污泥处理的改性反应机构，其特征在于：各所述反应罐体的大小相同或不相同。
4.根据权利要求1或2所述的用于污泥处理的改性反应机构，其特征在于：所述支撑柱为四个，均匀分布于所述反应罐体的侧壁，所述支撑柱包括连接头和脚垫，连接头焊接在所述反应罐体的侧壁中间位置，脚垫装设于水平面上，采用地脚螺栓固定于所述地面。
5.根据权利要求4所述的用于污泥处理的改性反应机构，其特征在于：所述支撑柱横截面为矩形。
6.根据权利要求5所述的用于污泥处理的改性反应机构，其特征在于：所述支撑柱长度大于所述反应罐体的二分之一长度。
说明书
用于污泥处理的改性反应机构
【技术领域】
本实用新型涉及到一种用于污泥处理的改性反应机构，属于污泥处理生产线中的一个组成部分。
【背景技术】
污泥处理项目是符合国家资源循环的经济发展方向、符合当前国家重点鼓励发展的产业技术要求。《国家“十一五”经济社会发展规划纲要》提出：“经济社会发展的战略重点和主要任务之一就是建设资源节约、环境友好社会，建设资源节约、环境友好社会的重要任务是发展循环经济。”而本项目通过对污泥进行稳定化、减理化、无害化处理后作为资源加以综合利用，完全与国家提出的经济社会发展的战略重点和主要任务相吻合。《中共中央国务院关于实施科技规划纲要增强自主创新能力的决定》中明确指出：“建设创新型国家，核心就是把增强自主创新能力作为发展科学技术的战略基点。”本项目将污泥的无害化处理与生产制造过程二合为一，综合多行业成熟工艺，成功研发出一套适用于污泥处置的工艺，达到将污泥稳定化、减量化、无害化处理并综合利用的效果，这在国内外污泥处置方式中属首创。
对于污泥无论采取填埋、焚烧、碳化、填海、干化等何种污泥处置方式，都存在着二次污染、耗费能源、占用空间的问题。资源化是污泥处置的最佳方式，通过规范的监控，除可有效杜绝二次污染，更可避免处理污泥直接造成资源消耗和高昂经济支出的双重代价。因此本项目的实施营运本身就是循环经济节能项目，同时产出的衍生产品，作为一种新生的低碳经济产品，其发展及市场需求非常巨大。
现有的污泥处理的改性反应机构，大多是立式的，但安装操作不方便，结构复杂，制造成本高，组装固定反应罐要预先深挖地基，支撑不牢固，而且排列不合理，由于管道设置于地下给安装排出管或者设备维护均不方便，而且反应罐内的泥浆排出时不彻底，经过专利检索，如中国发明专利申请文献(CN200910014513.7)公开了：本发明属污水处理技术领域，具体涉及一种旋流布水旋液分离内循环厌氧反应器。其特征是：在罐体内设中心立柱支撑连接中部集气器和顶部的三相分离器;集气器将罐体分隔成上、下两个反应室;在罐体底部均布设有旋流布水器，三相分离器上侧与旋流布水器对应位置上设气液分离器;气液分离器与三相分离器和集气器之间设提气管连通、与旋流布水器之间设回流管连通。结合该文献的附图理解，存在上述的不足。
因此，为了克服上述的问题，我们研制了一种用于污泥处理的卧式自动混合机构。
【实用新型内容】
本实用新型的目的所要解决的技术问题是要提供一种用于污泥处理的改性反应机构，它具备结构简单、牢固，制造成本低，安装方便，容易检修维护管道，能彻底排尽反应物，不存留死水等特点，它是一种技术性优越的产品。
本实用新型要解决其技术问题所采用的技术方案为：一种用于污泥处理的改性反应机构，它包括：
-泥浆输送管道，在所述输送管道上设有数个并联向下的输出管;
-位于所述泥浆输送管道下方若干个具有内腔的反应罐体，所述输出管与所述反应罐体内腔相通;所述反应罐体顶部具有排气口，所述反应罐体上部为圆柱体，下部为圆锥体;每个所述反应罐体侧壁的连接数根向下延伸出一定长度的支撑柱，以使所述反应罐体悬空于地面;
所述圆锥体的下部连接有排出管道，在排出管道上设有螺杆泵，以形成较高压力输出。
作为本实用新型进一步优选的方案，所述反应罐体数量为2个至20个，它们整齐排列或交错排列。
作为本实用新型进一步优选的方案，各所述反应罐体的大小相同或不相同。
作为本实用新型进一步优选的方案，所述支撑柱为四个，均匀分布于所述反应罐体的侧壁，所述支撑柱包括连接头和脚垫，连接头焊接在所述罐体的侧壁中间位置，脚垫装设于水平面上，采用地脚螺栓固定于所述地面。
作为本实用新型进一步优选的方案，所述支撑柱横截面为矩形。
作为本实用新型进一步优选的方案，所述支撑柱长度大于所述反应罐体的二分之一长度。
本实用新型同背景技术相比所产生的有益效果：
由于本实用新型采用了上述的技术方案，它具备结构简单、牢固，制造成本低，安装方便，容易检修维护管道，能彻底排尽反应物，不存留死水等特点，它是一种技术性优越的产品。
