申请日2013.09.21
公开(公告)日2014.04.02
IPC分类号C02F11/00; B01F15/02; B01F7/18
摘要
本实用新型公开了一种用于污泥处理的搅拌机构，它包括：底部封闭的容体，其具有向上体倾斜开口;设置于所述容体上方的支撑体，在所述支撑板上垂直装设有固定座，在所述固定座上方设有电机，与所述电机轴接的减速器，减速器下方延伸至所述容体内的转轴，所述转轴通过联轴器连接下方的搅拌桨，所述搅拌桨向下延伸靠近所述容体底部。它具备结构简单、牢固，制造成本低，抗压强，传动稳定，自动液位控制、自动化程度高的特点，它是一种技术性优越的产品。
权利要求书
1.一种用于污泥处理的搅拌机构，其特征在于，它包括：
底部封闭的容体，其具有向上体倾斜开口;
设置于所述容体上方的支撑体，在所述支撑体上垂直装设有固定座，在所述固定座上方设有电机，与所述电机轴接的减速器，减速器下方延伸至所述容体内的转轴，所述转轴通过联轴器连接下方的搅拌桨，所述搅拌桨向下延伸靠近所述容体底部。
2.根据权利要求1所述的用于污泥处理的搅拌机构，其特征在于：所述的支撑体上方放置有用于向所述容体内供给液体的储水罐，储水罐下方设有阀门。
3.根据权利要求2所述的用于污泥处理的搅拌机构，其特征在于：所述容体内放置有用于所述容体内液位自动控制浮球装置，所述浮球装置连接所述阀门;达到在设定水位高度时，所述阀门关闭，低于设定水位时，所述阀门打开加液。
4.根据权利要求1所述的用于污泥处理的搅拌机构，其特征在于：所述容体底部、且位于所述搅拌桨下方固设有转轴支撑体，支撑体内置轴承。
5.根据权利要求4所述的用于污泥处理的搅拌机构，其特征在于：所述搅拌桨包括一个中心轴，设置于所述中心轴呈放射装延伸出一定长度的数个叶片，所述中心轴的末端装设于所述轴承内。
6.根据权利要求5所述的用于污泥处理的搅拌机构，其特征在于：所述中心轴由金属管材制作而成。
7.根据权利要求1-6的任一项所述的用于污泥处理的搅拌机构，其特征在于：它还包括生物除臭塔，独立地设置于所述容体的一侧，所述容体空气空间与所述生物除臭塔相通。
8.根据权利要求7的所述的用于污泥处理的搅拌机构，其特征在于：所述生物除臭塔通过管道连接于所述容体，在管道上设有抽风机。
说明书
用于污泥处理的搅拌机构
【技术领域】
本实用新型涉及到一种用于污泥处理的搅拌机构，属于污泥处理生产线中的一组成部分。
【背景技术】
污泥处理项目是符合国家资源循环的经济发展方向、符合当前国家重点鼓励发展的产业技术要求。《国家“十一五”经济社会发展规划纲要》提出：“经济社会发展的战略重点和主要任务之一就是建设资源节约、环境友好社会，建设资源节约、环境友好社会的重要任务是发展循环经济。”而本项目通过对污泥进行稳定化、减理化、无害化处理后作为资源加以综合利用，完全与国家提出的经济社会发展的战略重点和主要任务相吻合。《中共中央国务院关于实施科技规划纲要增强自主创新能力的决定》中明确指出：“建设创新型国家，核心就是把增强自主创新能力作为发展科学技术的战略基点。”本项目将污泥的无害化处理与生产制造过程二合为一，综合多行业成熟工艺，成功研发出一套适用于污泥处置的工艺，达到将污泥稳定化、减量化、无害化处理并综合利用的效果，这在国内外污泥处置方式中属首创。
对于污泥无论采取填埋、焚烧、碳化、填海、干化等何种污泥处置方式，都存在着二次污染、耗费能源、占用空间的问题。资源化是污泥处置的最佳方式，通过规范的监控，除可有效杜绝二次污染，更可避免处理污泥直接造成资源消耗和高昂经济支出的双重代价。因此本项目的实施营运本身就是循环经济节能项目，同时产出的衍生产品，作为一种新生的低碳经济产品，其发展及市场需求非常巨大。
现有的用于污泥处理的搅拌机构，搅拌效率不高，污泥置入困难，操作不方便，结构复杂，制造成本高，搅拌传动不稳定等情况;因此，为了克服上述的问题，我们研制了一种用于污泥处理的搅拌机构。
【实用新型内容】
本实用新型的目的所要解决的技术问题是要提供一种用于污泥处理的搅拌机构，它具备结构简单、牢固，制造成本低，抗压强，传动稳定，自动液位控制、自动化程度高的特点，它是一种技术性优越的产品。

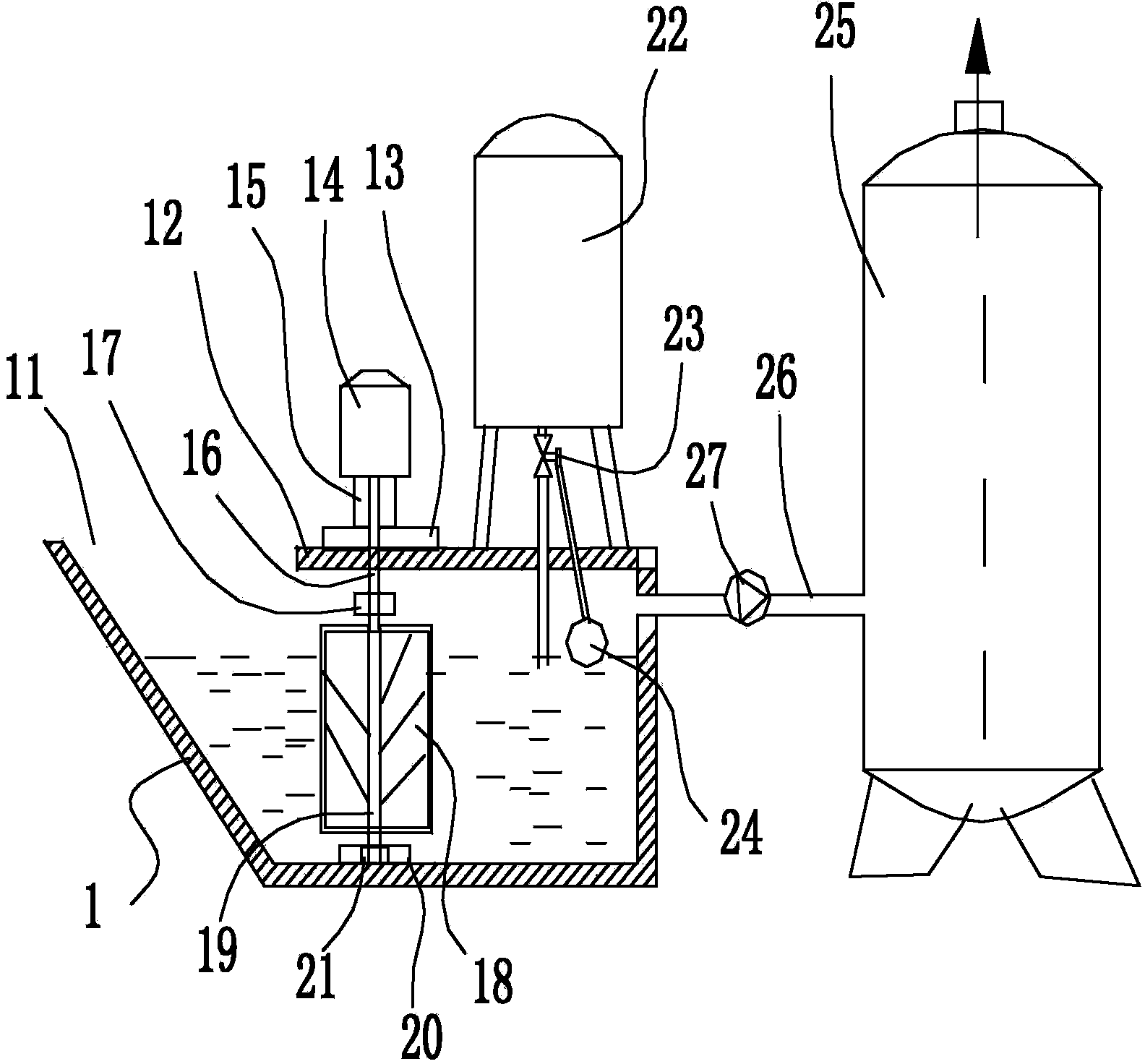

本实用新型要解决其技术问题所采用的技术方案为：一种用于污泥处理的搅拌机构，它包括：
底部封闭的容体，其具有向上体倾斜开口;
设置于所述容体上方的支撑体，在所述支撑体上垂直装设有固定座，在所述固定座上方设有电机，与所述电机轴接的减速器，减速器下方延伸至所述容体内的转轴，所述转轴通过联轴器连接下方的搅拌桨，所述搅拌桨向下延伸靠近所述容体底部。
作为本实用新型进一步优选的方案，所述的支撑体上方放置有用于向所述容体内供给液体的储水罐，储水罐下方设有阀门。
作为本实用新型进一步优选的方案，所述容体内放置有用于所述容体内液位自动控制浮球装置，所述浮球装置连接所述阀门;达到在设定水位高度时，所述阀门关闭，低于设定水位时，所述阀门打开加液。
作为本实用新型进一步优选的方案，所述容体底部、且位于所述搅拌桨下方固设有转轴支撑体，支撑体内置轴承。
作为本实用新型进一步优选的方案，所述搅拌桨包括一个中心轴，设置于所述中心轴呈放射装延伸出一定长度的数个叶片，所述中心轴的末端装设于所述轴承内。
作为本实用新型进一步优选的方案，所述中心轴由金属管材制作而成。
作为本实用新型进一步优选的方案，它还包括生物除臭塔，独立地设置于所述容体的一侧，所述容体空气空间与所述生物除臭塔相通。
作为本实用新型进一步优选的方案，所述生物除臭塔通过管道连接于所述容体，在管道上设有抽风机。
本实用新型同背景技术相比所产生的有益效果：
由于本实用新型采用了上述的技术方案，能提供一种具备结构简单、牢固，制造成本低，传动稳定，自动液位控制、自动化程度高的特点的用于污泥处理的搅拌机构，它是一种技术性优越的产品。
