申请日2013.09.22
公开(公告)日2013.12.18
IPC分类号C02F1/52
摘要
本发明公开了一种污水处理可拆卸的中试实验装置，包括至少两个反应池，开关阀门，联接管道;反应池上安装有两个流体管道，流体管道用于流体的输入或输出;开关阀门安装在流体管道上，用于控制流体管道的开启与闭合;联接软管，用于将相联的反应池通过流体管道联接;多个反应池通过联接管道联成一体，形成污水处理可拆卸的中试实验装置;采用化整为零的思路，使每个反应池都为一个独立的单体，当需要多个数量的反应池时，只需将其使用联接管道进行联接，即可满足多试剂的需求，在灵活性和降低成本上都有明显的优势。
权利要求书
1.一种污水处理可拆卸的中试实验装置，其特征在于,包括：
至少两个反应池，开关阀门，联接管道;
所述反应池上安装有两个流体管道，所述流体管道用于流体的输入或输出;
所述开关阀门安装在所述流体管道上，用于控制流体管道的开启与闭合;
所述联接软管，用于将相联的所述反应池通过所述流体管道联接;
多个所述反应池通过所述联接管道联成一体，形成所述污水处理可拆卸的中试实验装置。
2.根据权利要求1所述的污水处理可拆卸的中试实验装置，其特征在于，两个所述流体管道其中一个安装在所述反应池上部，另一个安装在所述反应池的下部。
3.根据权利要求1所述的污水处理可拆卸的中试实验装置，其特征在于，所述开关阀门为活结球阀。
4.根据权利要求1所述的污水处理可拆卸的中试实验装置，其特征在于，所述联接管道为联接软管。
说明书
一种污水处理可拆卸的中试实验装置
技术领域
本发明属于环保领域，涉及一种中试实验装置。
背景技术
混凝沉降是工业废水处理中经常采用的一种物化方法，它的处理对象是废水中利用自然沉降法难以除去的细小悬浮颗粒和不溶于水的有机物液珠以及胶体微粒，经过加药反应可除去部分有机物、某些重金属离子、悬浮颗粒，从而降低废水的浊度、色度及部分的COD。
在遇到一些比较复杂的水样时，加药的种类及用药量需要通过中试来确定最佳的加药效果，这样在试样之前无法确定药剂的种类，需要逐个试验，而目前所使用的池体都是一体池，主要是靠池壁上预留溢流孔来完成此工艺，若反应池过多或过少都不适合。
如中试设备只有两个反应池，如需要投加三种以上药剂，药剂投加又不能同时加在一个池体中，这样，就会造成中试无法进行;或者只需要两个反应池就可完成所有的反应，但是池体制作时共有三个池体，这样又造成了材料的浪费，因此需要寻找一种可以灵活扩展的中试实验装置。
发明内容
有鉴于此，需要克服现有技术中的上述缺陷中的至少一个。本发明提供了一种污水处理可拆卸的中试实验装置。
所述污水处理可拆卸的中试实验装置包括至少两个反应池，开关阀门，联接管道;
所述反应池上安装有两个流体管道，所述流体管道用于流体的输入或输出;
所述开关阀门安装在所述流体管道上，用于控制流体管道的开启与闭合;
所述联接软管，用于将相联的所述反应池通过所述流体管道联接;
多个所述反应池通过所述联接管道联成一体，形成所述污水处理可拆卸的中试实验装置。
根据本专利背景技术中对现有技术所述，常用的污水处理中试实验装置是使用一体池的形态，即一体池一旦成形，则反应池的数量则固定不变，无法增加或减少，如果所需反应池多于一体池中反应池的数量，则实验难以完成，而一体池中的反应池过多则会造成成本浪费，因此固定数量的一体池难以满足现实灵活的需求，因此需要寻找一种灵活的组合反应池;本发明提供的污水处理可拆卸的中试实验装置采用化整为零的思路，使每个反应池都为一个独立的单体，当需要多个数量的反应池时，只需将其使用联接管道进行联接，即可满足多试剂的需求，在灵活性和降低成本上都有明显的优势。
另外，根据本发明公开的污水处理可拆卸的中试实验装置的还具有如下附加技术特征：
进一步地，两个所述流体管道其中一个安装在所述反应池上部，另一个安装在所述反应池的下部。

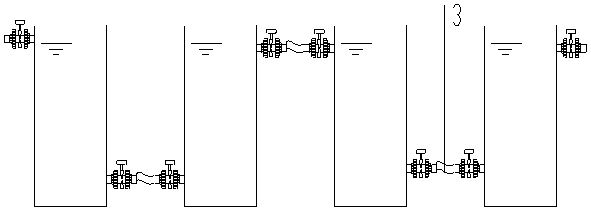

反应池联接数序顺序按照上进下出，下进上出的顺序，依次连接，并根据实际需求选择池体的数量，而最后一个池体的出口阀门关闭。
进一步地，所述开关阀门为活结球阀。
进一步地，所述联接管道为联接软管。
反应池之间采用软管连接，则便于操作。
本发明附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
