申请日2013.09.22
公开(公告)日2013.12.18
IPC分类号C02F1/00; B01F7/18
摘要
本发明公开了一种具有搅拌孔的污水搅拌机构，包括：动力源支撑机构，所述动力源支撑机构及动力搅拌机构，所述动力源支撑机构用于支撑动力搅拌机构，其中所述动力搅拌机构中包含搅拌桨，搅拌桨表面上具有贯通搅拌桨的搅拌孔;由于搅拌孔的存在，在搅拌过程中，使得流体能够有更多的搅拌状态，因此能够使得搅拌更快、更加均匀。
权利要求书
1.一种具有搅拌孔的污水搅拌机构，其特征在于,包括：
动力源支撑机构，所述动力源支撑机构包括容器支撑板、支撑臂、横梁;所述容器支撑板安装在容器两侧，所述容器中容纳污水;所述支撑臂垂直固定安装在所述容器支撑板上;所述横梁一侧有支撑臂通孔及贯通所述支撑臂通孔的横梁固定孔，所述横梁可以穿过所述支撑臂通孔上下滑动，所述横梁固定孔具有螺纹，可通过螺纹件固定所述横梁位置，所述横梁另一侧有旋转杆固定孔，所述旋转杆固定孔具有螺纹;
及
动力搅拌机构，所述动力搅拌机构包括动力源、旋转杆、搅拌桨;所述动力源与所述旋转杆的一端固定相联，所述旋转杆的另一端有搅拌桨联接孔，所述搅拌桨通过所述搅拌桨联接孔与所述旋转杆相联;所述动力搅拌机构通过所述旋转杆穿过所述旋转杆固定孔与所述动力源支撑机构相联，并通过螺纹件固定所述动力搅拌机构;所述搅拌桨上具有搅拌孔。
2.根据权利要求1所述的具有搅拌孔的污水搅拌机构，其特征在于，所述动力源是电动马达。
3.根据权利要求1所述的具有搅拌孔的污水搅拌机构，其特征在于，所述螺纹件为螺栓。
4.根据权利要求1所述的具有搅拌孔的污水搅拌机构，其特征在于，所述旋转杆联接所述搅拌桨的一端具有向外开口槽，形成双耳结构，所述双耳结构具有贯通的所述搅拌桨联接孔，所述搅拌桨安装在通过所述搅拌桨联接孔的轴上且可绕轴转动。
5.根据权利要求1所述的具有搅拌孔的污水搅拌机构，其特征在于，所述搅拌孔为圆孔。
6.根据权利要求1所述的具有搅拌孔的污水搅拌机构，其特征在于，所述搅拌孔成阵列分布。
说明书
一种具有搅拌孔的污水搅拌机构
技术领域
本发明属于环保领域，涉及一种污水搅拌机构。
背景技术
在污水实验处理过程中，需要将污水中的杂质进行均匀化，以方便对污水检测等过程中的处理，目前使用的一种简单的污水搅拌机构，如图1所示，具有支撑板、支撑臂、横梁及动力搅拌机构，在搅拌过程中，由于搅拌桨为全实体的页面，因此在某些情况下，如污水流动性较差的情况下，难以实现更快更均匀的搅拌，因此需要寻找一种能够解决此问题的搅拌机构。
发明内容
有鉴于此，需要克服现有技术中的上述缺陷中的至少一个。本发明提供了一种具有搅拌孔的污水搅拌机构。

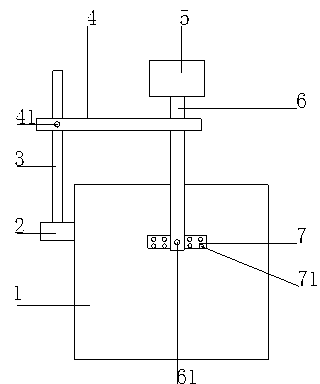

所述具有搅拌孔的污水搅拌机构包括动力源支撑机构，所述动力源支撑机构包括容器支撑板、支撑臂、横梁;所述容器支撑板安装在容器两侧，所述容器中容纳污水;所述支撑臂垂直固定安装在所述容器支撑板上;所述横梁一侧有支撑臂通孔及贯通所述支撑臂通孔的横梁固定孔，所述横梁可以穿过所述支撑臂通孔上下滑动，所述横梁固定孔具有螺纹，可通过螺纹件固定所述横梁位置，所述横梁另一侧有旋转杆固定孔，所述旋转杆固定孔具有螺纹;
及
动力搅拌机构，所述动力搅拌机构包括动力源、旋转杆、搅拌桨;所述动力源与所述旋转杆的一端固定相联，所述旋转杆的另一端有搅拌桨联接孔，所述搅拌桨通过所述搅拌桨联接孔与所述旋转杆相联;所述动力搅拌机构通过所述旋转杆穿过所述旋转杆固定孔与所述动力源支撑机构相联，并通过螺纹件固定所述动力搅拌机构;所述搅拌桨上具有搅拌孔。
根据本专利背景技术中对现有技术所述，如图1所示，目前使用的一种简单的污水搅拌机构，如图1所示，具有支撑板、支撑臂、横梁及动力搅拌机构，在搅拌过程中，由于搅拌桨为全实体的页面，因此在某些情况下，如污水流动性较差的情况下，难以实现更快更均匀的搅拌;而本发明公开的具有搅拌孔的污水搅拌机构，由于增加了搅拌孔，在搅拌过程中，使得流体能够有更多的搅拌状态，因此能够使得搅拌更快、更加均匀，因此具有明显的优点。
另外，根据本发明公开的具有搅拌孔的污水搅拌机构还具有如下附加技术特征：
进一步地，所述动力源是电动马达。
进一步地，所述螺纹件为螺栓。
进一步地，所述旋转杆联接所述搅拌桨的一端具有向外开口槽，形成双耳结构，所述双耳结构具有贯通的所述搅拌桨联接孔，所述搅拌桨安装在通过所述搅拌桨联接孔的轴上且可绕轴转动。
进一步地，所述搅拌孔为圆孔。
进一步地，所述搅拌孔成阵列分布。
本发明附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
