摘要
本实用新型涉及一种印染行业废水碱减量残渣回收利用烘干设备，其上料装置和铺料装置设置在热风循环网带式烘干机的进料端，烘干粗品输送装置设置在热风循环网带式烘干机的出料端，成品粉碎回收装置的进料端与烘干粗品输送装置出料端连接，物料通过上料装置上料至铺料装置，铺料装置将物料均匀铺料在热风循环网带式烘干机的网带上进行烘干，烘干后的粗品通过烘干粗品输送装置输送至成品粉碎回收装置。该设备是目前印染行业废水碱减量残渣回收利用先进的专用烘干设备，彻底解决我国传统印染行业废水残渣回收污染大、回收利用率低、能耗大的缺点，该设备高效，节能，经济效益社会效益巨大。
权利要求书
1.一种印染行业废水碱减量残渣回收利用烘干设备，其特征是：包括上 料装置、铺料装置(2)、热风循环网带式烘干机(3)和烘干粗品输送装置(4)， 上料装置和铺料装置(2)设置在热风循环网带式烘干机(3)的进料端，烘干 粗品输送装置(4)设置在热风循环网带式烘干机(3)的出料端，物料通过上 料装置上料至铺料装置(2)，铺料装置(2)将物料均匀铺料在热风循环网带 式烘干机(3)的网带上进行烘干，烘干后的粗品通过烘干粗品输送装置(4) 输出。
2.根据权利要求1所述的印染行业废水碱减量残渣回收利用烘干设备，其 特征是：在所述的烘干粗品输送装置(4)出料端设置成品粉碎回收装置。
3.根据权利要求1所述的印染行业废水碱减量残渣回收利用烘干设备，其 特征是：所述的上料装置采用翻斗式提升机进行上料。
4.根据权利要求1所述的印染行业废水碱减量残渣回收利用烘干设备，其 特征是：所述的铺料装置(2)采用犁刀式铺料机(21)进行铺料。
5.根据权利要求4所述的印染行业废水碱减量残渣回收利用烘干设备，其 特征是：所述的犁刀式铺料机(21)前方设置搅拌翻动装置(22)，用于对上 料装置倒下的物料进行搅拌。
6.根据权利要求1所述的印染行业废水碱减量残渣回收利用烘干设备，其 特征是：所述的热风循环网带式烘干机(3)内具有两层或两层以上的网带，分 为多个热风循环单元(31)，热风循环单元(31)与排湿装置(32)连接。
7.根据权利要求6所述的印染行业废水碱减量残渣回收利用烘干设备，其 特征是：所述的排湿装置(32)的出口连接尾气除尘装置(33)。

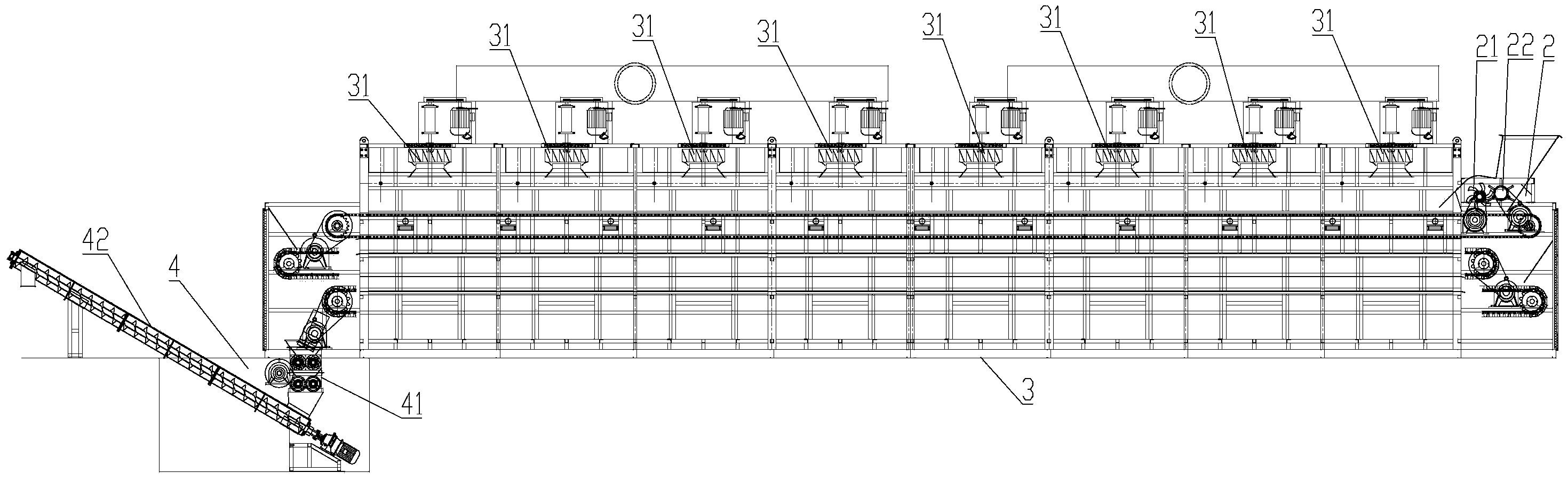

8.根据权利要求7所述的印染行业废水碱减量残渣回收利用烘干设备，其 特征是：所述的热风循环网带式烘干机(3)具有三层网带，分为八个热风循环 单元(31)，八个热风循环单元(31)配备两个排湿装置(32)，每四个热风循 环单元(31)通过管道与一个排湿装置(32)连接，两个排湿装置(32)的出 口端连接在一个尾气除尘装置(33)上，尾气除尘装置(33)为水喷淋除尘器。
9.根据权利要求2所述的印染行业废水碱减量残渣回收利用烘干设备，其 特征是：所述的烘干粗品输送装置(4)包括破碎机(41)和螺杆输送机(42)， 烘干后的粗品通过破碎机(41)破碎后通过螺杆输送机(42)输出至成品粉碎 回收装置。
10.根据权利要求2所述的印染行业废水碱减量残渣回收利用烘干设备， 其特征是：所述的成品粉碎回收装置包括成品粉碎机、旋风收料器和脉冲式布 袋除尘器，成品粉碎机的进料斗连接烘干粗品输送装置(4)的出料端连接，通 过成品粉碎机粉碎后的物料依次经过旋风收料器和脉冲式布袋除尘器负压回收 物料。
说明书
印染行业废水碱减量残渣回收利用烘干设备
技术领域
本实用新型涉及一种印染行业废水碱减量残渣回收利用烘干设备。
背景技术
目前我国印染厂在色泽布染整工序中会产生大量的碱减量废水残渣，直接 排放不仅污染环境，而传统的废水残渣往往是通过煤电厂混合在煤炭中一起燃 烧，几乎无利用价值，经相关部门及专家研究发现该废水残渣中存在着价值较 高的对苯二甲酸等化学原料，为了回收这样有较高价值的化学原料，首先需要 将碱减量废水残渣干燥，传统的靠天晒干方法效率低，而且容易发生环境污染 事故。
实用新型内容
本实用新型所要解决的技术问题是：提供一种印染行业废水碱减量残渣 回收利用烘干设备，可以高效、节能、环保地烘干、回收印染行业废水碱减量 残渣。
本实用新型解决其技术问题所采用的技术方案是：一种印染行业废水 碱减量残渣回收利用烘干设备，包括上料装置、铺料装置、热风循环网带式烘 干机和烘干粗品输送装置，上料装置和铺料装置设置在热风循环网带式烘干机 的进料端，烘干粗品输送装置设置在热风循环网带式烘干机的出料端，物料通 过上料装置上料至铺料装置，铺料装置将物料均匀铺料在热风循环网带式烘干 机的网带上进行烘干，烘干后的粗品通过烘干粗品输送装置输出。
进一步限定，在烘干粗品输送装置出料端设置成品粉碎回收装置。成品粉 碎回收装置可单独使用。
进一步限定，上料装置采用翻斗式提升机进行上料。由于需要烘干的物料 水分较多，粘性特别大，一般采用的皮带输送，螺杆输送根本无法解决上料问 题。而采用翻斗式提升机进行上料十分合理，彻底解决自动上料的难题。
进一步限定，铺料装置采用犁刀式铺料机进行铺料。由于该碱减量废水残 渣粘性特别大，又不能挤压、挤压后会出现浆糊状，根本无法均匀铺料。采用 犁刀式铺料机进行铺料，彻底解决上述物料铺料难的问题。
更进一步限定，犁刀式铺料机前方设置搅拌翻动装置，用于对上料装置倒 下的物料进行搅拌。以防止粘性物料输送时发生堵塞，为下一步犁刀式铺料机 铺料做好前提准备。
进一步限定，热风循环网带式烘干机内具有两层或两层以上的网带，烘分 为多个热风循环单元，热风循环单元与排湿装置连接。
排湿装置的出口连接尾气除尘装置。
热风循环网带式烘干机具有三层网带，分为八个热风循环单元，八个热风 循环单元配备两个排湿装置，每四个热风循环单元通过管道与一个排湿装置连 接，两个排湿装置的出口端连接在一个尾气除尘装置上，尾气除尘装置为水喷 淋除尘器。
进一步限定，烘干粗品输送装置包括破碎机和螺杆输送机，烘干后的粗品 通过破碎机破碎后通过螺杆输送机输出至成品粉碎回收装置。
进一步限定，成品粉碎回收装置包括成品粉碎机、旋风收料器和脉冲式布 袋除尘器，成品粉碎机的进料斗连接烘干粗品输送装置的出料端连接，通过成 品粉碎机粉碎后的物料依次经过旋风收料器和脉冲式布袋除尘器负压回收物 料。整个装置由于是负压运行，故无任何粉尘物料外泄，既高效又经济合理且 经除尘排出的尾气达到环保要求。
本实用新型的有益效果是：通过采用印染行业废水碱减量残渣回收利用烘 干设备，彻底解决传统印染行业废水残渣污染大、回收利用率低、能耗大的缺 点，该设备高效，节能，效益巨大。
