申请日2013.08.29
公开(公告)日2014.02.19
IPC分类号F16J15/06
摘要
本实用新型公开了一种生活污水净化装置的密封连接结构，包括上法兰和下法兰，所述上法兰设置在生活污水净化装置的上部构件处，下法兰设置在生活污水净化装置的下部构件上，上法兰和下法兰之间的填缝沟内填充密封材料。本实用新型简化了密封和连接方法，并提高了接口处的密封性能，从而杜绝了净化装置漏气漏水的情况，提高了净化装置的效率。
权利要求书

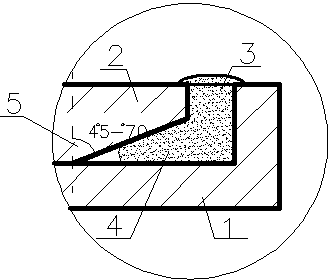

1.一种生活污水净化装置的密封连接结构，其特征在于：包括上法兰(2)和下法兰(1)，所述上法兰(2)位于生活污水净化装置的上部构件(6)上，下法兰(1)位于生活污水净化装置的下部构件(7)上，上法兰(2)和下法兰(1)之间形成填缝沟(3)，填缝沟(3)内填充有密封材料(4)。
2.根据权利要求1所述的生活污水净化装置的密封连接结构，其特征在于：所述上法兰(2)的宽度为3～5cm，上法兰(2)的下边缘与竖直方向呈45～70°夹角(5)。
3.根据权利要求2所述的生活污水净化装置的密封连接结构，其特征在于：所述下法兰(1)包括水平部和与水平部呈一体的竖直部，水平部的长度为4～7cm，竖直部的高度为1～2cm，上法兰(2)位于水平部和竖直部形成的空间中。
4.根据权利要求3所述的生活污水净化装置的密封连接结构，其特征在于：所述上法兰(2)与下法兰(1)的竖直部之间的填缝沟(3)宽度为1～2cm。
5.根据权利要求1—4中任一所述的生活污水净化装置的密封连接结构，其特征在于：所述上法兰(2)和下法兰(1)分别焊接在上部构件(6)和下部构件(7)上，或分别与上部构件(6)和下部构件(7)一体成形。
6.根据权利要求5所述的生活污水净化装置的密封连接结构，其特征在于：所述上法兰(2)和下法兰(1)连接后通过铆钉固定。
说明书
生活污水净化装置的密封连接结构
技术领域
本实用新型涉及一种生活污水净化装置的密封连接结构，尤其适用于需要封水封气的连接处。
背景技术
随着环境污染的日益严重，村镇生活污水的处理越来越受到重视。目前，构件型的生活污水净化装置以其投资分散、不耗能源、运行费用低以及节约用地等优点逐渐发展成为我国南方生活污水分散处理的主要技术，已经得到广泛应用。例如，中国专利号“200420063720.4”公开了一种家用污水处理池,其组成包括:水池，所述的水池通过净化箱与贮水箱相连,所述的净化箱为手拉式、分体管式或内胆管式。再如，中国专利“201020650064.3”公开了一种新型的构件型生活污水净化装置，解决了在小型圆柱型装置中满足厌氧和好氧生物环境交替设置的需要，从而在去除化学耗氧量的同时，能够同步实现生物脱磷除氮，并且处理负荷高，出水稳定，运行效果受季节气候影响小，净化后的水质极佳。
然而，现有的生活污水净化处理装置在连接方面，尤其是净化装置多个构件连接时需要大面积连接的地方还存在一定的问题，主要存在以下不足：一、连接处难以密封，常容易出现漏水漏气的情况，影响生活污水净化处理装置的正常使用。二、上下构件连接时不容易对位，从而影响安装速度和处理效果。
发明内容
本实用新型的目的在于克服现有生活污水净化装置在构件组装中的问题，提供一种生活污水净化装置的密封连接结构，本实用新型简化了密封和连接结构，并提高了接口处的密封性能，从而杜绝了净化装置漏气漏水的情况，提高了净化装置的净化效率。
为实现上述目的，本实用新型采用的技术方案如下：
一种生活污水净化装置的密封连接结构，其特征在于：包括上法兰和下法兰，所述上法兰位于生活污水净化装置的上部构件上，下法兰位于生活污水净化装置的下部构件上，上法兰和下法兰之间形成填缝沟，填缝沟内填充有密封材料。
所述上法兰的宽度为3～5cm，上法兰的下边缘与竖直方向呈45～70°夹角。
所述下法兰包括水平部和与水平部呈一体的竖直部，水平部的长度为4～7cm，竖直部的高度为1～2cm，上法兰位于水平部和竖直部形成的空间中。
所述上法兰与下法兰的竖直部之间的填缝沟宽度为1～2cm。
所述上法兰和下法兰分别焊接在上部构件和下部构件上，或分别与上部构件和下部构件一体成形。
所述上法兰和下法兰连接后通过铆钉固定。
采用本实用新型的优点在于：
一、本实用新型中，所述上法兰设置在生活污水净化装置的上部构件上，下法兰设置在生活污水净化装置的下部构件上，上法兰和下法兰之间的填缝沟内设置有密封材料，采用此结构利用构件自身的重力作用，使其与接口下表面紧密连接，从而增强了净化装置的密封效果，减少了生活污水净化装置漏水漏气的可能性。
二、本实用新型中，所述下法兰包括水平部和与水平部呈一体的竖直部，水平部的长度为4～7cm，竖直部的高度为1～2cm，以保证有足够的密封空间，上法兰位于水平部和竖直部形成的空间中，采用此结构很好地解决了生活污水净化装置中上下构件边缘难以对齐，密封不严实的情况。
三、本实用新型中，上法兰与下法兰的竖直部之间的填缝沟宽度为1～2cm，采用此结构后连接处需要密封材料(如树脂)密封的面积较小，密封材料用量较少，批量化采用后可大量节约树脂用量，减少环境污染。
四、本实用新型中，所述上法兰和下法兰分别焊接在生活污水净化装置的上部构件和下部构件上，或分别与上部构件和下部构件一体成形，采用此结构当生活污水净化装置出现故障，需要将上下构件拆卸开时，只需将密封处树脂除掉后，即可较为轻松地将装置的上下构件拆卸开，便于装置的拆卸和维修。
五、本实用新型中，当长期使用之后，生活污水净化装置出现漏气或者漏水的现象，需要修补接口时，只需沿封口处补充密封材料即可，比传统生活污水净化装置接口的维护和检修更为简便。
六、本实用新型中，上法兰和下法兰制作较为容易，且不会增加制作成本，在现场安装时可大大减少安装的时间和安装程序，从而节约生活污水净化装置人工安装成本。
七、本实用新型中，其连接方式在众多净化装置中均可使用，有较强的推广意义和市场。
