申请日2013.10.05
公开(公告)日2014.04.02
IPC分类号G05D23/24
摘要
本实用新型公开了一种用于污水处理的温度控制器，包括时基电路、锁相环电路、温敏电阻、继电器、二极管、继电器的触点开关、加热器、电阻、电位器、第一电容至第六电容，电源的正极与所述加热器的第一端连接，所述加热器的第二端与所述继电器的触点开关的第一端连接，所述继电器的触点开关的第二端分别与所述第六电容的第一端、所述二极管的负极、所述继电器的第一端、所述锁相环电路的第四引脚端、所述时基电路的第四引脚端、所述时基电路的第八引脚端和所述电阻的第一端连接.本实用新型一种用于污水处理的温度控制器的结构比较简单，控制的精确度不高，工作状态稳定。
权利要求书
1.一种用于污水处理的温度控制器，其特征在于：包括时基电路、锁相环电路、温敏电阻、继电器、二极管、继电器的触点开关、加热器、电阻、电位器、第一电容至第六电容，电源的正极与所述加热器的第一端连接，所述加热器的第二端与所述继电器的触点开关的第一端连接，所述继电器的触点开关的第二端分别与所述第六电容的第一端、所述二极管的负极、所述继电器的第一端、所述锁相环电路的第四引脚端、所述时基电路的第四引脚端、所述时基电路的第八引脚端和所述电阻的第一端连接，电源的负极分别与所述第一电容的第一端、所述第二电容的第一端、所述第三电容的第一端、所述第四电容的第一端、所述第五电容的第一端、所述第六电容的第二端、所述时基电路的第一引脚端和所述锁相环电路的第七引脚端连接，所述二极管的正极分别与所述继电器的第二端和所述锁相环电路的第八引脚端连接，所述锁相环电路的第三引脚端与所述时基电路的第三引脚端连接，所述锁相环电路的第五引脚端分别与所述电位器的第一端和所述电位器的滑动端连接，所述锁相环电路的第六端分别与所述电位器的第二端和所述第三电容的第二端连接，所述锁相环电路的第一引脚端与所述第四电容的第二端连接，所述锁相环电路的第二引脚端与所述第五电容的第二端连接，所述时基电路的第七引脚端分别与所述电阻的第二端和所述温敏电阻的第一端连接，所述温敏电阻的第二端分别与所述时基电路的第六引脚端、所述时基电路的第二引脚端和所述第一电容的第二端连接。
说明书
一种用于污水处理的温度控制器
技术领域
本实用新型涉及一种温度控制器，尤其涉及一种用于污水处理的温度控制器。
背景技术
在进行污水处理时，往往需要对污水进行加温或降温，对水温的实时检测需要用到温度控制器。目前在市场上所采用的测温控制器的结构大多比较复杂，且控制的精确度不高。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于污水处理的温度控制器。
为了达到上述目的，本实用新型采用了以下技术方案：

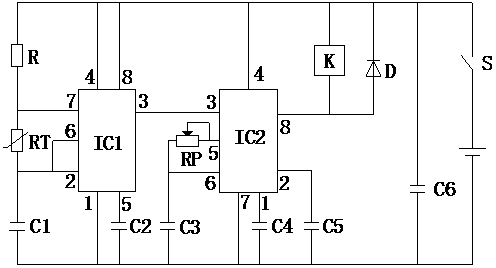

一种用于污水处理的温度控制器，包括时基电路、锁相环电路、温敏电阻、继电器、二极管、继电器的触点开关、加热器、电阻、电位器、第一电容至第六电容，电源的正极与所述加热器的第一端连接，所述加热器的第二端与所述继电器的触点开关的第一端连接，所述继电器的触点开关的第二端分别与所述第六电容的第一端、所述二极管的负极、所述继电器的第一端、所述锁相环电路的第四引脚端、所述时基电路的第四引脚端、所述时基电路的第八引脚端和所述电阻的第一端连接，电源的负极分别与所述第一电容的第一端、所述第二电容的第一端、所述第三电容的第一端、所述第四电容的第一端、所述第五电容的第一端、所述第六电容的第二端、所述时基电路的第一引脚端和所述锁相环电路的第七引脚端连接，所述二极管的正极分别与所述继电器的第二端和所述锁相环电路的第八引脚端连接，所述锁相环电路的第三引脚端与所述时基电路的第三引脚端连接，所述锁相环电路的第五引脚端分别与所述电位器的第一端和所述电位器的滑动端连接，所述锁相环电路的第六端分别与所述电位器的第二端和所述第三电容的第二端连接，所述锁相环电路的第一引脚端与所述第四电容的第二端连接，所述锁相环电路的第二引脚端与所述第五电容的第二端连接，所述时基电路的第七引脚端分别与所述电阻的第二端和所述温敏电阻的第一端连接，所述温敏电阻的第二端分别与所述时基电路的第六引脚端、所述时基电路的第二引脚端和所述第一电容的第二端连接。
本实用新型的有益效果在于：
本实用新型一种用于污水处理的温度控制器的结构比较简单，控制的精确度高，工作状态稳定。
