申请日2013.10.08
公开(公告)日2014.03.12
IPC分类号C02F7/00; C02F3/02
摘要
本实用新型涉及一种污水处理用曝气装置，包括第一曝气胶囊、第二曝气胶囊、进气管以及出气管，第一曝气胶囊位于第二曝气胶囊的上方，第一曝气胶囊的下表面以及第二曝气胶囊的上表面均开设有曝气微孔;第一、第二曝气胶囊的进口端通过管道与进气管连通，第一、二曝气胶囊的出口端通过管道与出气管连通，进气管的管路上设置有气泵。通过橡胶材质的曝气胶囊进行曝气，这样设置在曝气胶囊上的曝气微孔就不会堵塞，使用方便;并且同时通过将第一曝气胶囊和第二曝气胶囊上下设置，使处在两曝气胶囊之间的气泡与污水的接触机会增加，使气泡中氧的传递效率得到大大提高。
权利要求书

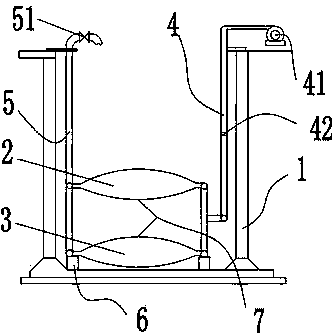

1.一种污水处理用曝气装置，其特征是：包括第一曝气胶囊(2)、第二曝气胶囊(3)、进气管(4)以及出气管(5)，所述的第一曝气胶囊(2)位于第二曝气胶囊(3)的上方，第一曝气胶囊(2)的下表面以及第二曝气胶囊(3)的上表面均开设有曝气微孔(7);
所述的第一曝气胶囊(2)和第二曝气胶囊(3)为橡胶胶囊，第一曝气胶囊(2)和第二曝气胶囊(3)的进口端通过管道与进气管(4)连通，第一曝气胶囊(2)和第二曝气胶囊(3)的出口端通过管道与出气管(5)连通，进气管(4)的管路上设置有气泵(41)。
2.根据权利要求1所述的一种污水处理用曝气装置，其特征是：所述进气管(4)的管路上设置有止回阀(42)。
3.根据权利要求1所述的一种污水处理用曝气装置，其特征是：所述的出气管(5)的管路上设置有限压阀(51)。
说明书
一种污水处理用曝气装置
技术领域
本实用新型涉及一种污水处理用曝气装置。
背景技术
在污水生化处理领域，提高氧的传递效率是增强好氧池处理效果的有力措施，如果气泡的大小和含氧量一定，要想提高氧的传递效率，可通过增加气泡与污水的接触时间的方式实现。
传统的曝气方式中，气泡的运行时间只是从池底的曝气头至水面的上升时间，时间极短，大量的气泡没有被利用，氧气的传递效率较低。鉴于这种情况，工程中往往通过增加好氧池的有效深度，以延长气泡与水的接触时间。但在增加池子深度的时候，势必造成土建工程量增加，施工难度增加，整体的造价增加，甚至一些地质情况也限制了好氧池深度增加的可能性。
并且传统曝气装置一般都是采用曝气管，曝气管的管壁上设有曝气孔，这种曝气装置容易被污泥或微生物堵塞，停机一段时间后需要重新洗刷、通管，使用和维修非常不方便。
实用新型内容
针对上述问题，本实用新型提出一种污水处理用曝气装置，提高氧气在污水处理中的传递效率，并确保曝气微孔不堵塞。
为解决此技术问题，本实用新型采取以下方案：一种污水处理用曝气装置，包括第一曝气胶囊、第二曝气胶囊、进气管以及出气管，所述的第一曝气胶囊位于第二曝气胶囊的上方，第一曝气胶囊的下表面以及第二曝气胶囊的上表面均开设有曝气微孔;
所述的第一曝气胶囊和第二曝气胶囊为橡胶胶囊，第一曝气胶囊和第二曝气胶囊的进口端通过管道与进气管连通，第一曝气胶囊和第二曝气胶囊的出口端通过管道与出气管连通，进气管的管路上设置有气泵。
进一步的，所述进气管的管路上设置有止回阀。
进一步的，所述的出气管的管路上设置有限压阀。
通过采用前述技术方案，本实用新型的有益效果是：通过橡胶材质的曝气胶囊进行曝气，这样设置在曝气胶囊上的曝气微孔就不会堵塞，使用方便;并且同时通过将第一曝气胶囊和第二曝气胶囊上下设置，使处在两曝气胶囊之间的气泡与污水的接触机会增加，使气泡中氧的传递效率得到大大提高。
