申请日2013.09.28
公开(公告)日2014.03.26
IPC分类号A61J3/00; B01D29/35
摘要
脑静注射液提取药渣、废水分流装置，本实用新型由提取残液引流装置、药渣收集与分离装置两部份组成;其中：提取残液引流装置：在靠近提取罐内胆底部、出渣门孔板上面开有一个提取残液排放口，中间连接引流管;药渣收集与分离装置包括接渣小车以及设置在接渣小车上的滤网;引流管与接渣小车相连，药渣经滤网过滤收集后进入排污管道。本实用新型药渣过滤及滤液收集、排放车体设计为双层，里层为带有滤孔的不锈钢过滤层，外层为滤液收集及排放箱体，有效解决了药渣与提取残液在分离、收集工艺上的困难。
权利要求书
1.脑静注射液提取药渣、废水分流装置，其特征是，由提取残液引流装置、药渣收集与分离装置两部份组成;其中：

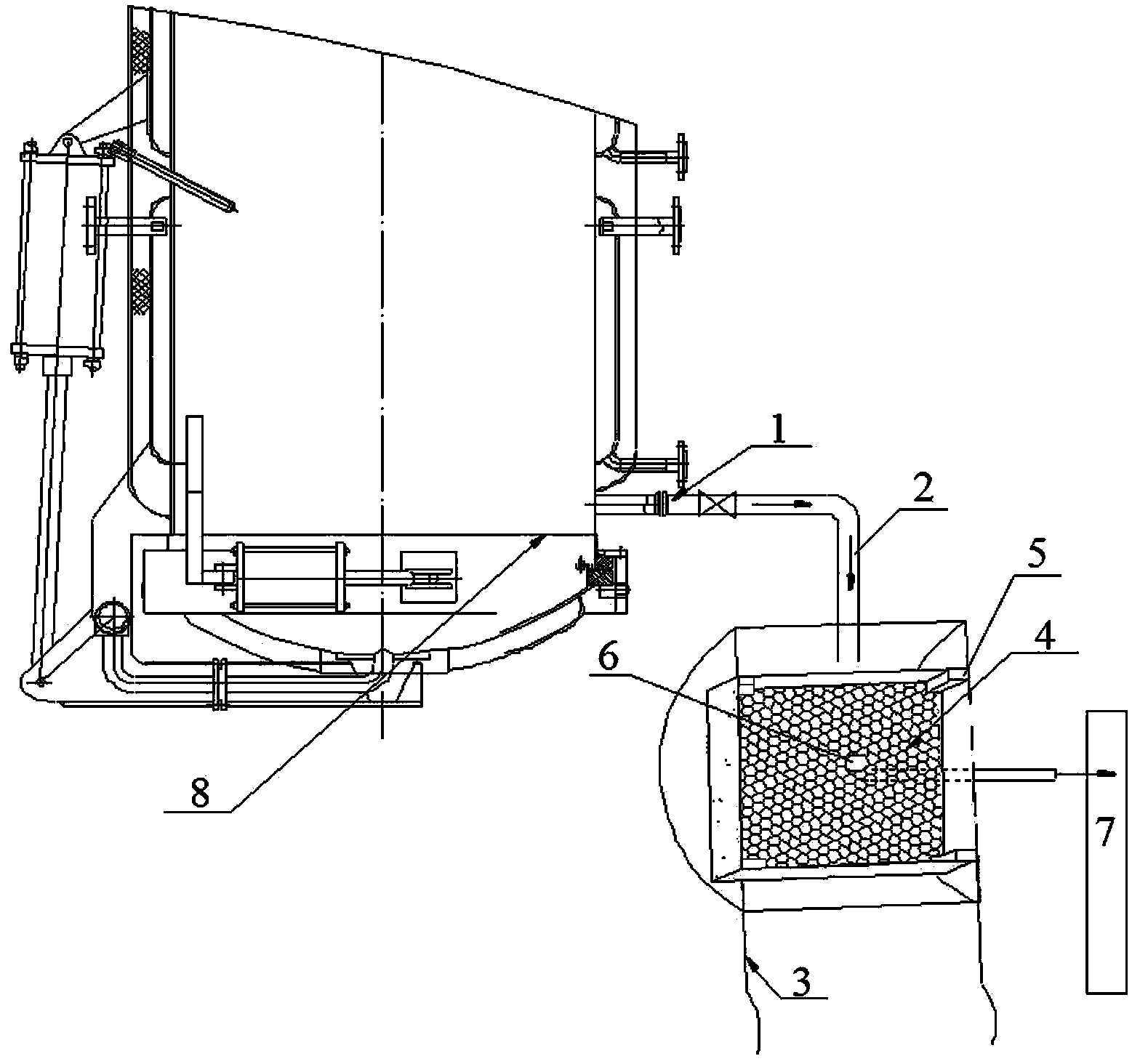

提取残液引流装置：在靠近提取罐内胆底部、出渣门孔板(8)上面开有一个提取残液排放口(1)，中间连接引流管(2);
药渣收集与分离装置包括接渣小车(3)以及设置在接渣小车上的滤网(4);
引流管(2)与接渣小车(3)相连，药渣经滤网(4)过滤收集后进入排污管道。
2.根据权利要求1所述的脑静注射液提取药渣、废水分流装置，其特征是, 提取残液排放口(1)的直径为30～80毫米。
3.根据权利要求1所述的脑静注射液提取药渣、废水分流装置，其特征是,接渣小车(3)设置为双层结构，内层为10～50目小孔的方型滤网，在滤网四角有4根导向槽(5);外层为底部及四周密封的箱体，底部为倾斜设计，在最低点开有1个直径38～50毫米排放口(6)。
说明书
脑静注射液提取药渣、废水分流装置
技术领域
本实用新型属中药提取药渣排放等技术领域。
背景技术
在中药提取过程中，每批提取结束后需将提取罐中药渣放出，具体操作是先打开提取罐出渣门底阀，放出少量提取，再打开提取罐出渣门，放出药渣;但对于某些药材较细小，在提取结束后药材被煮烂与提取剩余残液混在一起，堵塞出渣门滤网，大量提取残液不能被及时排出，若按正常操作打开提取罐出渣门，操作人员容易被烫伤，提取残液不能被收集入污水处理站，这种操作方法存在危险性高、高浓度化学需氧量(COD)提取残液不能完全收集会对环境产生污染等不利因素。
发明内容
本实用新型正是为了克服上述出渣方法存在的缺陷，解决如何将提取罐中剩余提取残液放出以及提取药渣和残液的分离、收集等问题，而提供一种对于不容易过滤且提取结束还有一定量剩余提取残液类药渣的安全、环保出渣方法。
本实用新型的目的是通过如下技术方案来实现的。
脑静注射液提取药渣、废水分流装置，本实用新型由提取残液引流装置、药渣收集与分离装置两部份组成;其中：
提取残液引流装置：在靠近提取罐内胆底部、出渣门孔板上面开有一个提取残液排放口，中间连接引流管;
药渣收集与分离装置包括接渣小车以及设置在接渣小车上的滤网;
引流管与接渣小车相连，药渣经滤网过滤收集后进入排污管道。
本实用新型提取残液排放口的直径为30～80毫米。
本实用新型接渣小车设置为双层结构，内层为10～50目小孔的方型滤网，在滤网四角有4根导向槽，滤网可自由取出;外层为底部及四周密封的箱体，底部为倾斜设计，在最低点开有1个直径38～50毫米排放口。
本实用新型的有益效果是，利用提取罐上专用药渣排放口，可直接放出提取罐内可以流动的药渣与提取残液。
本实用新型引流管段采用快装式金属软管连接，安装、拆卸、整理极为方便，保持生产现场整洁、干净。
本实用新型药渣过滤及滤液收集、排放车体设计为双层，里层为带有滤孔的不锈钢过滤层，外层为滤液收集及排放箱体，有效解决了药渣与提取残液在分离、收集工艺上的困难。
