申请日2013.10.16
公开(公告)日2014.04.16
IPC分类号C02F1/00; C02F1/40
摘要
本实用新型公开了一种生产废水回收利用系统，包括回流罐水包、与回流罐水包相连的分离罐，分离罐的出水口连接有泵，泵的出水口连接有主管道，主管道分支分别连接有第一支管和第二支管，第一支管通过与一进水管共连至洗涤塔，第二支管连接至洗涤塔的进水口，主管道上设有排泄阀，第一支管上设有止回阀，第二支管上设有阀门。本实用新型结构简单，设计合理，现有给水管网和废水装置可切换，对现有的生产废水进行再利用，并且不影响现有生产的正常进行，降低了后处理系统的废水处理量，同时减轻了废水处理系统的负荷，既降低了能耗，又能够达到环保目的。
权利要求书
1.一种生产废水回收利用系统，包括回流罐水包、与回流罐水包相连的分离罐，其特征在于：分离罐的出水口连接有泵，泵的出水口连接有主管道，主管道分支分别连接有第一支管和第二支管，第一支管通过与一进水管共连至洗涤塔，第二支管连接至洗涤塔的进水口。
2.如权利要求1所述的生产废水回收利用系统，其特征在于：主管道上设有排泄阀，第一支管上设有止回阀，第二支管上设有阀门。
3.如权利要求2所述的生产废水回收利用系统，其特征在于：所述阀门为闸阀。
4.如权利要求3所述的生产废水回收利用系统，其特征在于：所述泵和洗涤塔都连接有废水收集管。
说明书
一种生产废水回收利用系统
技术领域
本实用新型属于废水再利用系统技术领域，具体涉及一种生产废水回收利用系统。
背景技术
在生产过程中，现有技术多以油水分离罐静置分层技术作为塔顶含水馏分的处理手段，静置分层后分别排放至三废收集系统进行废物处理，既浪费资源又增加了后续装置的工艺负荷。
实用新型内容
本实用新型的目的在于提供一种生产废水回收利用系统。
为实现上述目的，本实用新型采用如下技术方案：

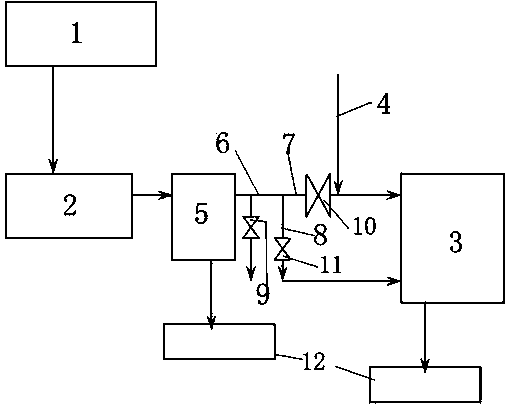

一种生产废水回收利用系统，包括回流罐水包、与回流罐水包相连的分离罐，分离罐的出水口连接有泵，泵的出水口连接有主管道，主管道分支分别连接有第一支管和第二支管，第一支管通过与一进水管共连至洗涤塔，第二支管连接至洗涤塔的进水口。
其中，所述主管道上设有排泄阀，便于取样及管线吹扫;第一支路上设有止回阀，第二支路上设有阀门;较好的，所述阀门为闸阀。所述止回阀方向与第一支管中的水流方向相同。
上述生产废水回收利用系统中，所述泵和洗涤塔都连接有废水收集管。
本实用新型结构简单，设计合理，现有给水管网和废水装置可切换，对现有的生产废水进行再利用，并且不影响现有生产的正常进行，降低了后处理系统的废水处理量，同时减轻了废水处理系统的负荷，既降低了能耗，又能够达到环保目的。
