申请日2013.10.16
公开(公告)日2014.03.19
IPC分类号G01K7/24
摘要
本实用新型公开了一种用于水处理的测温电路，包括第一电容、第二电容、稳压器、第一电位器、第二电位器、第一电阻至第六电阻、热敏电阻、集成运算放大器和模拟仪表，电源的电压输入端分别与所述稳压器的输入端和所述第一电容的第一端连接，所述第一电容的第二端分别与所述稳压器的接地端、所述第二电容的第一端和所述第一电位器的第一端连接后接地，所述稳压器的输出端分别与所述第二电容的第二端和所述第一电位器的第二端连接，所述第一电位器的滑动端分别与所述第一电阻的第一端和所述第二电阻的第一端连接。本实用新型为一种用于水处理的测温电路，该测温电路结构简单，耗能低，测量温度准确，且能从模拟仪表上直观的读数，具有推广使用价值。
权利要求书
1.一种用于水处理的测温电路，其特征在于：包括第一电容、第二电容、 稳压器、第一电位器、第二电位器、第一电阻至第六电阻、热敏电阻、集成运 算放大器和模拟仪表，电源的电压输入端分别与所述稳压器的输入端和所述第 一电容的第一端连接，所述第一电容的第二端分别与所述稳压器的接地端、所 述第二电容的第一端和所述第一电位器的第一端连接后接地，所述稳压器的输 出端分别与所述第二电容的第二端和所述第一电位器的第二端连接，所述第一 电位器的滑动端分别与所述第一电阻的第一端和所述第二电阻的第一端连接， 所述第二电阻的第二端分别与所述第三电阻的第一端、所述第四电阻的第一端 和所述第二电位器的第一端连接，所述第一电阻的第二端分别与所述热敏电阻 的第一端和所述集成运算放大器的同相输入端连接，所述热敏电阻的第二端分 别与所述第四电阻的第二端、所述第二电位器的第二端和所述第二电位器的滑 动端连接，所述第三电阻的第二端分别与所述集成运算放大器的反相输入端和 所述第五电阻的第一端连接，所述集成运算放大器的正极电源端与电源的正极 电压端连接，所述集成运算放大器的负极电源端与电源的负极电压端连接，所 述集成运算放大器的输出端分别与所述第五电阻的第二端、所述第六电阻的第 一端和所述模拟仪表的第一端连接，所述模拟仪表的第二端接地，所述第六电 阻的第二端与电压信号输出端连接。
说明书
一种用于水处理的测温电路
技术领域
本实用新型涉及一种测温电路，尤其涉及一种用于水处理的测温电路。
背景技术
水处理是指通过一系列水处理设备将被污染的工业废水或河水进行净化处 理，以达到国家规定的水质标准。水处理设备中都设有测温电路，用来检测被 处理水的温度。传统的测温电路，结构复杂，耗能高，不能准确直观的显示温 度的变化。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于水处理的测温 电路。
为了达到上述目的，本实用新型采用了以下技术方案：

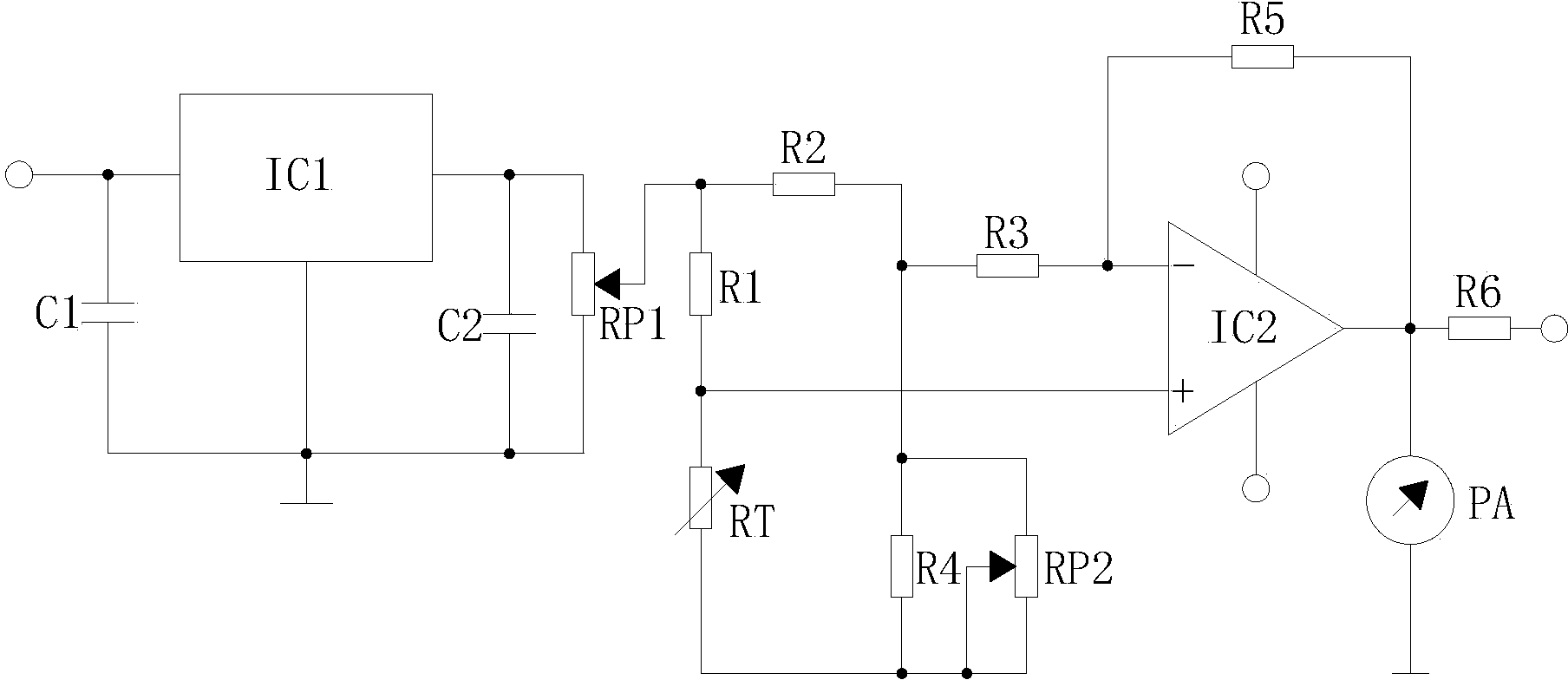

一种用于水处理的测温电路，包括第一电容、第二电容、稳压器、第一电 位器、第二电位器、第一电阻至第六电阻、热敏电阻、集成运算放大器和模拟 仪表，电源的电压输入端分别与所述稳压器的输入端和所述第一电容的第一端 连接，所述第一电容的第二端分别与所述稳压器的接地端、所述第二电容的第 一端和所述第一电位器的第一端连接后接地，所述稳压器的输出端分别与所述 第二电容的第二端和所述第一电位器的第二端连接，所述第一电位器的滑动端 分别与所述第一电阻的第一端和所述第二电阻的第一端连接，所述第二电阻的 第二端分别与所述第三电阻的第一端、所述第四电阻的第一端和所述第二电位 器的第一端连接，所述第一电阻的第二端分别与所述热敏电阻的第一端和所述 集成运算放大器的同相输入端连接，所述热敏电阻的第二端分别与所述第四电 阻的第二端、所述第二电位器的第二端和所述第二电位器的滑动端连接，所述 第三电阻的第二端分别与所述集成运算放大器的反相输入端和所述第五电阻的 第一端连接，所述集成运算放大器的正极电源端与电源的正极电压端连接，所 述集成运算放大器的负极电源端与电源的负极电压端连接，所述集成运算放大 器的输出端分别与所述第五电阻的第二端、所述第六电阻的第一端和所述模拟 仪表的第一端连接，所述模拟仪表的第二端接地，所述第六电阻的第二端与电 压信号输出端连接。
本实用新型的有益效果在于：
本实用新型为一种用于水处理的测温电路，该测温电路结构简单，耗能低， 测量温度准确，且能从模拟仪表上直观的读数，具有推广使用价值。
