申请日2013.10.16
公开(公告)日2014.01.22
IPC分类号C02F9/14
摘要
本发明涉及一种利用报废的深水水源井处理污水的系统，包括格栅、沉砂池、头部水箱，曝气井、脱气池、二沉池、污泥回流系统、剩余污泥排放系统。曝气井由报废的深水水源井井筒改造而成，改造的步骤包括：对井壁进行加固、密封处理;井筒加设隔离钢板改造成U型或同心圆型曝气井;原有的取水设施改造成污水厂的进、出水系统。污水经格栅、沉砂池、头部水箱进入下水管，下水管内向下的曝气头对循环水体进行充氧，上水管出水进入脱气池和二沉池，泥水分离后，上清液外排，部分污泥回流到头部水箱，剩余部分进入污泥处理系统。本发明不仅可节省大笔的新建污水处理厂的投资费用，还能盘活闲置资产，并解决部分下岗职工的再就业问题。
权利要求书
1.一种利用报废的深水水源井处理污水的方法和处理系统，其特征在于： 包括格栅、沉砂池、头部水箱，曝气井、脱气池、二沉池、污泥回流系统、剩 余污泥排放系统;所述的曝气井包括下水管、上水管和曝气头;所述的曝气井 由报废的深水水源井井筒改造而成，改造的具体步骤如下：a、根据要处理的原 污水水质、水量和出水要求选择与曝气井的深度和直径吻合较好的水源井井筒， b、对深水水源井的井壁进行加固，底部和井壁密封处理，使之满足深井曝气池 对井壁防渗、防腐的要求，c、水源井井筒以某一直径为界一分为二，加设隔离 钢板改造成U型曝气井，一半为下水管道，一半为上水管道，也可改造成同心 圆曝气井，内部小圆筒为下水管道，外部大圆筒为上水管道，下水管道和上水 管道在曝气井底部连通，在下水管内设有向下的曝气头。
2.如权利要求1所述的利用报废的深水水源井处理污水的方法和处理系统， 其特征在于：沉淀池由原蓄水池改造而成。
3.如权利要求1所述的利用报废的深水水源井处理污水的方法和处理系统， 其特征在于：深水水源井原有的取水设施和取水管道改造成污水处理的进、出 水系统。
4.如权利要求1所述的利用报废的深水水源井处理污水的方法和处理系统， 其特征在于：所述处理污水的工艺流程为污水经格栅、沉砂池进入深井曝气池 的头部水箱，与回流污泥充分混合以后一起进入曝气井的下水管，下水管内向 下的曝气头对循环水体进行充氧，空气随下降水流到达井底，在井底压力作用 下，氧气的溶解浓度大大增加，达到了高浓度活性污泥运行所需的溶解氧浓度。 由曝气井上水管出来的污水进入脱气池脱除微气泡，然后脱气水进入二沉池进 行泥水分离，上清液外排，部分污泥通过回流管道回流到头部水箱，剩余部分 进入污泥处理系统。
5.如权利要求4所述的利用报废的深水水源井处理污水的方法和处理系统， 其特征在于：曝气井的运转方式有三种：气提循环式、水泵循环式和水泵循环 自吸曝气式。气提循环式利用上水、下水两管中气体含率差形成的压差使井内 液体循环，注入井内的空气既是循环的动力，又是生化作用的氧源，启动时， 先在上水管中曝气，使液体循环，再在下水管中逐步供气，直至空气全部由下 水管供应，因上、下管中的空隙率差使液体不断循环;水泵循环以水泵作为液 体循环动力;水泵循环自吸式采用在连接循环水泵压水管和下水管的虹吸管中 形成负压，自吸带入空气，无需压空气进井。可根据实地情况选用某一种运转 方式。
6.如权利要求4所述的利用报废的深水水源井处理污水的方法和处理系统， 其特征在于：由曝气井出来的污水有相当数量的微气泡裹挟在活性污泥菌胶团 中，影响污泥的沉降性能，需脱除微气泡，方法有：真空脱气、机械搅拌脱气 和曝气脱气，可根据实地情况选用某一种脱气方式使曝气井上水管出来的污水 进入脱气池脱除微气泡。
说明书
一种利用报废的深水水源井处理污水的方法
技术领域
本发明涉及一种污水处理的环保技术领域。
背景技术
在很多城市周围有已经报废或即将报废的深水水源井井筒及其附属设施、 设备，传统的处理方式是将井筒填充铲平。如对这些井筒及其附属设施进行改 造，用来处理城市生活污水或其它废水，不仅可节省大笔的基建投资，盘活闲 置的资产，还能解决部分下岗职工的再就业问题，具有很大的经济效益和社会 效益。
发明内容
本发明解决其技术问题所采用的技术方案是：
一种利用报废的深水井处理污水的方法和系统，包括格栅、沉砂池、头部 水箱，曝气井、脱气池、二沉池、污泥回流系统、剩余污泥排放系统。
所述的曝气井包括下水管、上水管和曝气头。
所述的曝气井由报废的深水水源井井筒改造而成，改造的具体步骤如下：
a、根据要处理的污水水质、水量和出水要求选择与曝气井的深度和直径吻 合较好的水源井井筒;
b、对深水水源井的井壁进行加固，底部和井壁密封处理，使之满足深井曝 气池对井壁防渗、防腐的要求;
c、水源井井筒以某一直径为界一分为二，加设隔离钢板改造成U型曝气井， 一半为下水管道，一半为上水管道;也可改造成同心圆曝气井，内部小圆筒为 下水管道，外部大圆筒为上水管道;下水管道和上水管道在曝气井底部连通; 在下水管内设有向下的曝气头;
d、原蓄水池改造成沉淀池;
e、深水水源井原有的取水设施和取水管道改造成污水厂的进、出水系统。

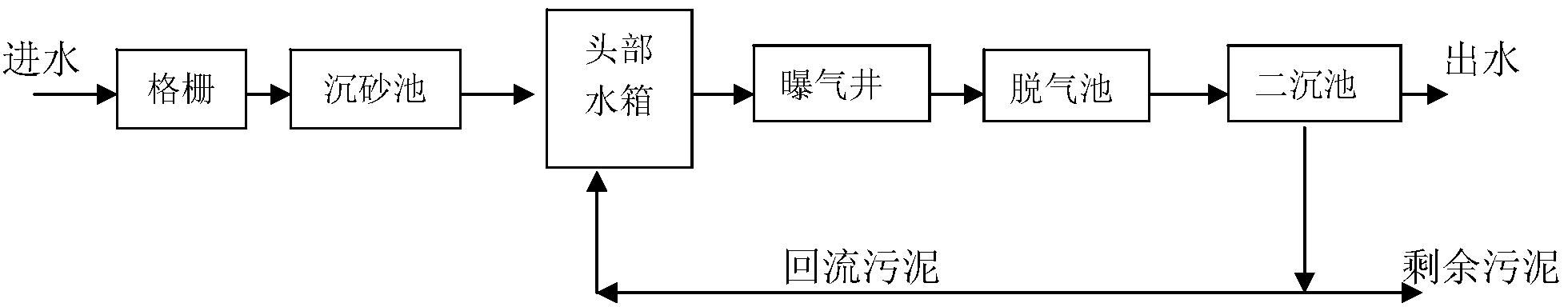

污水经格栅、沉砂池进入深井曝气池的头部水箱，与回流污泥充分混合以后 一起进入曝气井的下水管，下水管内向下的曝气头对循环水体进行充氧，空气 随下降水流到达井底，在井底压力作用下，氧气的溶解浓度大大增加，达到了 高浓度活性污泥运行所需的溶解氧浓度。由曝气井的上水管出来的污水进入脱 气池脱除微气泡，然后脱气水进入二沉池进行泥水分离，上清液外排，部分污 泥通过回流管道回流到头部水箱，剩余部分进入污泥处理系统。
本发明的有益效果是，本发明对报废的深水水源井井筒及其附属设施进行 改造，用来处理城市生活污水或其它废水，不仅可节省大笔的新建污水处理厂 的基建投资费用，还能盘活给水企业的闲置资产，并解决部分下岗职工的再就 业问题，具有可观的经济效益和社会效益。
