摘要
本实用新型提供了一种脱硫废水回收装置，包括废水泵、长方体去色池、过滤池、中和池、蒸发池、絮凝池、澄清池、集水池，废水泵一端连接污水出口，一端通过三通管道连接去色池，并依次将过滤池、中和池、蒸发池、絮凝池、澄清池、集水池通过管道串接起来，去色池上端安装自动阀门，自动阀门一端连接活性炭吸附剂储罐，在距所述过滤池池底0.5-0.8米处安装过滤网。在蒸发池的上端安装雾化喷嘴装置。本实用新型结构简单，不仅达到减排的目的，资源可以回收再利用，实现硫化物“0”排放。
权利要求书
1.一种脱硫废水回收装置，包括废水泵、长方体去色池、过滤池、 中和池、蒸发池、絮凝池、澄清池、集水池，废水泵一端连接污水出 口，一端通过三通管道连接去色池，并依次将过滤池、中和池、蒸发 池、絮凝池、澄清池、集水池通过管道串接起来，其特征在于：所述 去色池上端安装自动阀门，自动阀门一端连接活性炭吸附剂储罐，在 距所述过滤池池底0.5-0.8米处安装过滤网。
2.根据权利要求1所述的一种脱硫废水回收装置，其特征在于：在 所述蒸发池锅炉烟道内安装有雾化喷嘴，该喷嘴的入口端延伸到锅炉 烟道外并分别与浓水冷凝管道和高压空气管相连。
3.根据权利要求1所述的一种脱硫废水回收装置，其特征在于：在 所述中和池的入口和出口处安装PH控制仪，在所述絮凝池的入口上 端安装自动计量泵。
4.根据权利要求1所述的一种脱硫废水回收装置，其特征在于：在 所述澄清池的出口处安装SS控制仪和PH检测仪。
5.根据权利要求1所述的一种脱硫废水回收装置，其特征在于：在 所述澄清池出口处安装三通管道，一端连接所述集水池入口处，自动 阀门一端连接该三通管道另一端，一端连接废水泵上三通管道的另一 端。
说明书
一种脱硫废水回收装置
技术领域：
本实用新型及一种回收装置，尤其涉及一种脱硫废水回收装置。
背景技术：
工业废水分类通常有以下三种：第一种是按工业废水中所含主要污染物的化学性质分类，含无机污染物为主的为无机废水，含有机污染物为主的为有机废水。第二种是按工业企业的产品和加工对象分类，如冶金废水、造纸废水、炼焦煤气废水、金属酸洗废水、化学肥料废水、纺织印染废水、染料废水、制革废水、农药废水、电站废水等。第三种是按废水中所含污染物的主要成分分类，如酸性废水、碱性废水、含氰废水、含铬废水、含镉废水、含汞废水、含酚废水、含醛废水、含油废水、含硫废水、含有机磷废水和放射性废水等，前两种分类法不涉及废水中所含污染物的主要成分，也不能表明废水的危害性。第三种分类法，明确地指出废水中主要污染物的成分，能表明废水一定的危害性。
在污水处理中，废水来源广、种类多，其中的污染物种类大致可分为：固体污染物、需氧污染物、营养性污染物、酸碱污染物、有毒污染物、油类污染物、生物污染物、感官性污染物和热污染等。脱硫废水主要是锅炉烟气湿法脱硫过程中吸收塔的排放水。为了维持脱硫装置浆液循环系统物质的平衡，防止烟气中可溶部分即氯浓度超过规 定值和保证石膏质量，必须从系统中排放一定量的废水，废水主要来自石膏脱水和清洗系统。废水中含有的杂质主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及重金属，其中很多是国家环保标准中要求严格控制的第一类污染物。
常规的废水处理方法流程复杂，消耗较多的化学药品，经过处理后的废水仍无法重新回收利用，而采用蒸发器把废水蒸干的工艺达到废水的“零排放”，因为废水中钙和硫酸根离子的含量比较高，蒸发过程中在蒸发器内产生硫酸钙垢，难于清洗导致蒸发设备无法运行。
实用新型内容：
为了解决上述问题，本实用新型提供了一种结构简单，使资源循环利用，保护环境的技术方案：

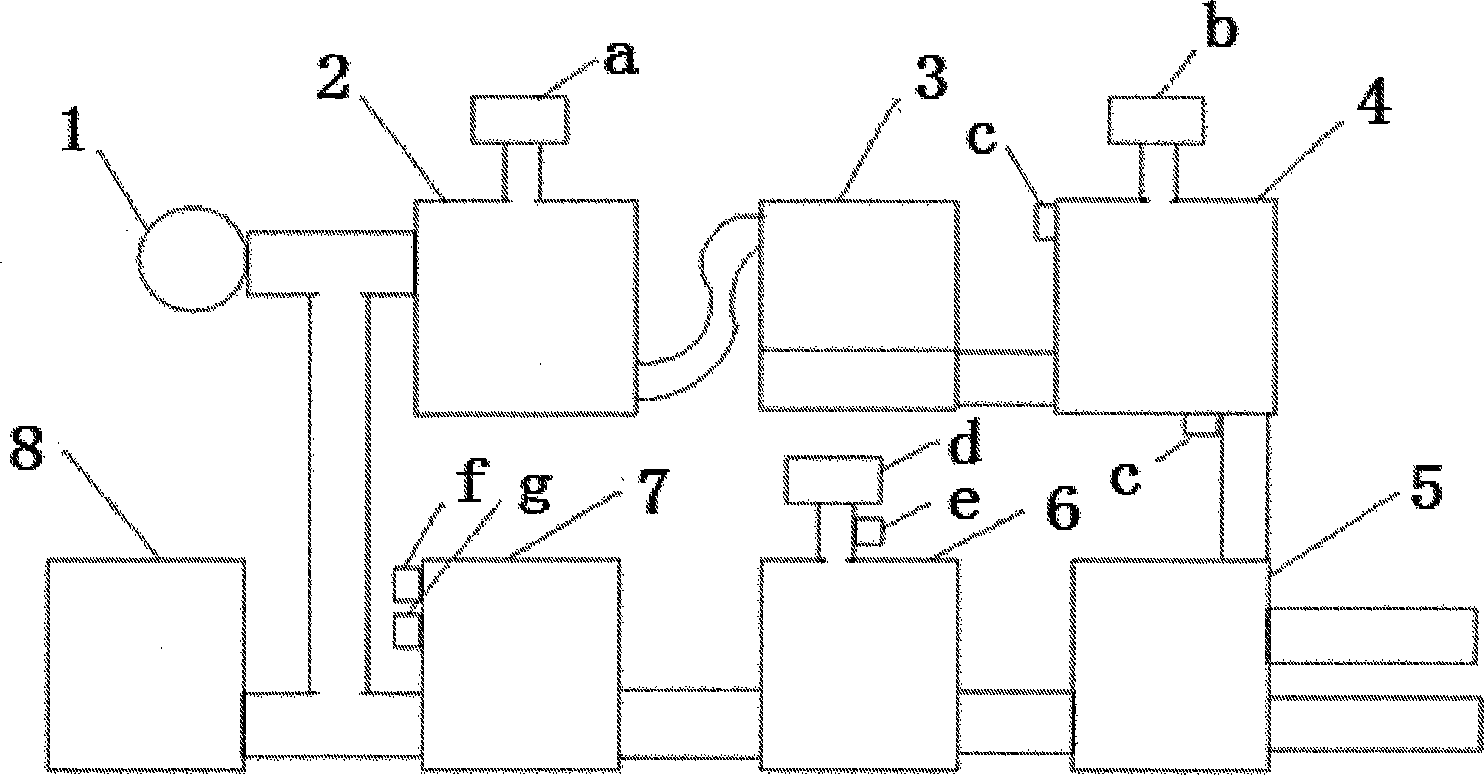

一种脱硫废水回收装置，包括废水泵、长方体去色池、过滤池、中和池、蒸发池、絮凝池、澄清池、集水池，废水泵一端连接污水出口，一端通过三通管道连接去色池，并依次将过滤池、中和池、蒸发池、絮凝池、澄清池、集水池通过管道串接起来，去色池上端安装自动阀门，自动阀门一端连接活性炭吸附剂储罐，在距所述过滤池池底0.5-0.8米处安装过滤网。
作为优选，在蒸发池锅炉烟道内安装有雾化喷嘴，该喷嘴的入口端延伸到锅炉烟道外并分别与浓水冷凝管道和高压空气管相连。
作为优选，在中和池的入口和出口处安装PH控制仪，在絮凝池的入口上端安装自动计量泵。
作为优选，在澄清池的出口处安装SS控制仪和PH检测仪。
作为优选，在澄清池出口处安装三通管道，一端连接集水池入口处，自动阀门一端连接该三通管道另一端，一端连接废水泵上三通管道的另一端。
本实用新型的有益效果在于：
(1)本实用新型在传统的蒸发装置改进为喷雾蒸发装置，极大程度上减少了有毒污染物的排放。
(2)采用本实用新型，不仅达到减排的目的，同时资源能够循环利用，做到脱硫废水的“0”排放
