申请日2014.10.29
公开(公告)日2015.03.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种含硫酸铜废水处理装置，包括废水储槽，还包括依次连接的第一反应釜、压滤机、第二反应釜、沉淀槽、厌氧反应器、臭氧氧化塔，所述的第一反应釜的入口与废水储槽相连，所述的第二反应釜的入口与压滤机的液体出口相连，所述的厌氧反应器的入口与沉淀槽的液体出口相连，所述的臭氧氧化塔的底部设有排放口，其中，所述的第一反应釜的内壁设有一层纳米银涂层，所述的厌氧反应器包括壳体，所述的壳体内设有多层填料层，所述的壳体底部设有回流泵，每一层填料层上方均设有回流喷头，所述的回流喷头与回流泵相连，所述的多层填料层由陶瓷颗粒组成。本实用新型旨在提供一种能够彻底处理硫酸铜废液、处理废液浓度高、排出物铜离子和有机物含量低的含硫酸铜废水处理装置。
权利要求书
1.一种含硫酸铜废水处理装置，包括废水储槽，其特征在于，还包括依次连接的第一反 应釜、压滤机、第二反应釜、沉淀槽、厌氧反应器、臭氧氧化塔，所述的第一反应釜的入口 与废水储槽相连，所述的第二反应釜的入口与压滤机的液体出口相连，所述的厌氧反应器的 入口与沉淀槽的液体出口相连，所述的臭氧氧化塔的底部设有排放口，其中，所述的第一反 应釜的内壁设有一层纳米银涂层，所述的厌氧反应器包括壳体，所述的壳体内设有多层由陶 瓷颗粒组成的填料层，所述的壳体底部设有回流泵，每一层填料层上方均设有回流喷头，所 述的回流喷头与回流泵相连。
2.根据权利要求1所述的含硫酸铜废水处理装置，其特征在于，所述的陶瓷颗粒的总孔 隙率为10%～20%。
3.根据权利要求2所述的含硫酸铜废水处理装置，其特征在于，所述的陶瓷颗粒的粒径 为20mm～40mm。
4.根据权利要求1所述的含硫酸铜废水处理装置，其特征在于，所述的臭氧氧化塔的排 放口处还设有取样口。
5.根据权利要求1所述的含硫酸铜废水处理装置，其特征在于，还包括臭氧发生器，所 述的臭氧氧化塔的塔底设有臭氧入口，所述的臭氧入口与臭氧发生器相连。
说明书
含硫酸铜废水处理装置
技术领域
本实用新型涉及甲磺胺制备所产生的废液的处理设备领域，特别是一种含硫酸铜废水处 理装置。
背景技术
糖精钠(邻苯甲酰磺酰亚胺钠)是最古老的甜味剂。糖精于1878年被美国科学家发现， 很快就被食品工业界和消费者接受。糖精的甜度为蔗糖的300倍到500倍，它不被人体代谢 吸收，在各种食品生产过程中都很稳定。缺点是风味差，有后苦，这使其应用受到一定限制。
在甲磺胺的制备领域中，邻苯甲酰磺酰亚胺也被称为甜味剂，其以苯酐为原料通过胺化 降解、酯化、重氮化、置换氯化、环合、酸析、干燥步骤得到。在置换氯化过程中，重氮液 在氯气、二氧化硫和硫酸铜的作用下生成邻甲酸甲酯苯磺酰氯甲苯液，后经硫酸酸析结晶后 会产生大量的硫酸铜溶液，如果将硫酸铜溶液不经处理即排放会对环境产生重金属污染，传 统的处理设备对于高浓度的硫酸铜处理并不彻底，并且传统设备也不会涉及含有邻甲酰苯磺 酰亚胺的硫酸铜溶液的处理。
实用新型内容
本实用新型的目的是提供一种能够彻底处理硫酸铜废液、处理废液浓度高、排出物铜离 子和有机物含量低的含硫酸铜废水处理装置。

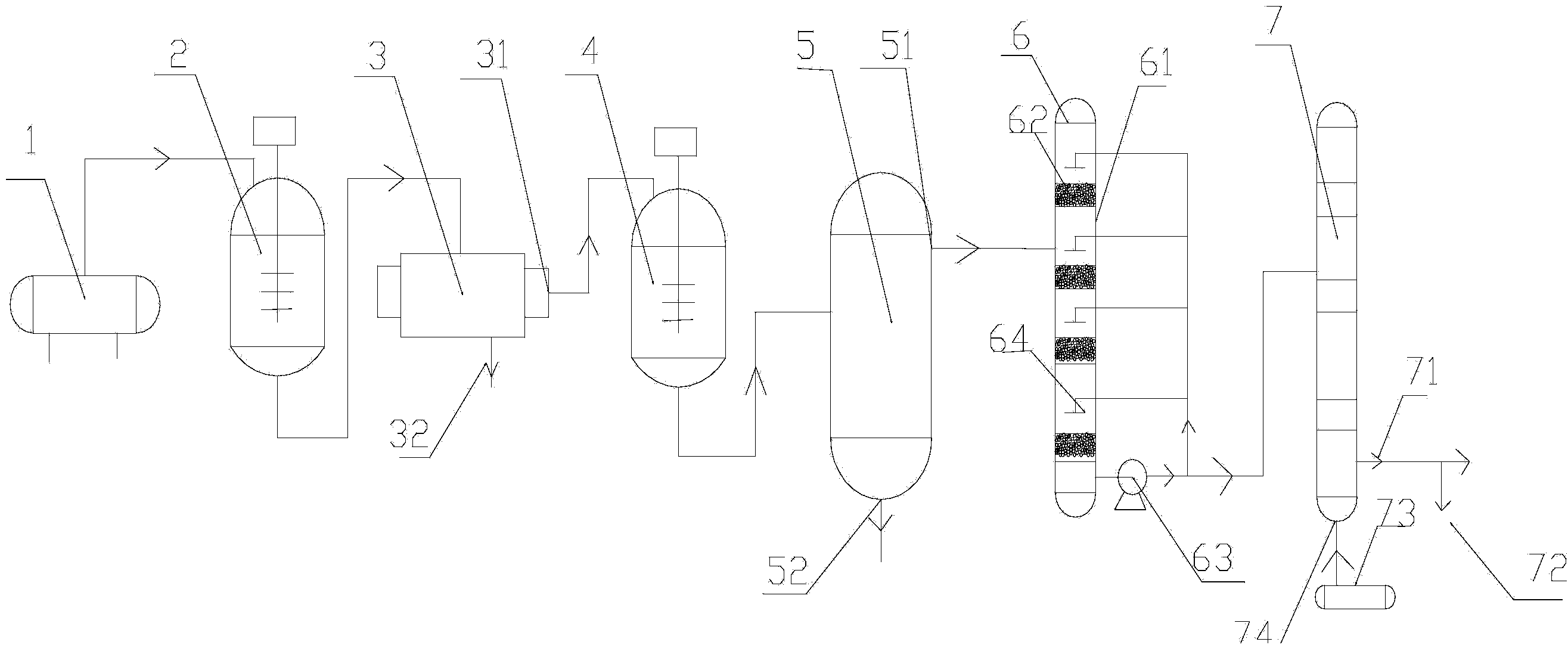

本实用新型提供的技术方案为：一种含硫酸铜废水处理装置，包括废水储槽，还包括依 次连接的第一反应釜、压滤机、第二反应釜、沉淀槽、厌氧反应器、臭氧氧化塔，所述的第 一反应釜的入口与废水储槽相连，所述的第二反应釜的入口与压滤机的液体出口相连，所述 的厌氧反应器的入口与沉淀槽的液体出口相连，所述的臭氧氧化塔的底部设有排放口，其中， 所述的第一反应釜的内壁设有一层纳米银涂层，所述的厌氧反应器包括壳体，所述的壳体内 设有多层填料层，所述的壳体底部设有回流泵，每一层填料层上方均设有回流喷头，所述的 回流喷头与回流泵相连，所述的多层填料层由陶瓷颗粒组成。
在上述的含硫酸铜废水处理装置中，所述的陶瓷颗粒的总孔隙率为10%～20%。
在上述的含硫酸铜废水处理装置中，所述的陶瓷颗粒的粒径为20mm～40mm。
在上述的含硫酸铜废水处理装置中，所述的臭氧氧化塔的排放口处还设有取样口。
在上述的含硫酸铜废水处理装置中，还包括臭氧发生器，所述的臭氧氧化塔的塔底设有 臭氧入口，所述的臭氧入口与臭氧发生器相连。
本实用新型通过依次连接的第一反应釜、压滤机、第二反应釜、沉淀槽、厌氧反应器、 臭氧氧化塔达到对铜离子充分沉淀和对有机物的充分分解，处理后的排放液铜离子含量符合 国家标准，并且将有机物分解为胺态氮和二氧化碳，使排放液符合国家标准。
