申请日2013.10.17
公开(公告)日2014.01.08
IPC分类号C02F9/04; C02F1/78; C02F1/28
摘要
本发明公开了一种工业废水深度处理再利用系统，其包括沉淀池、粗过滤装置、深度氧化装置、精过滤装置和循环池，其中，所述沉淀池通过管路连接粗过滤装置，所述粗过滤装置通过管路连接深度氧化装置，所述深度氧化装置通过管路连接精过滤装置，所述精过滤装置通过管路连接循环池，所述循环池通过循环管路连接粗过滤装置和精过滤装置的冷却塔，所述深度氧化装置包括通过管路依次连接的臭氧预处理装置和臭氧∕活性炭联合处理装置。上述工业废水深度处理再利用系统将工业废水依次进行粗过滤、深度氧化和精过滤后，使工业废水达到中水标准。废水能够全部回收用作冷却水补水，不仅节约了大量宝贵的水资源，而且使废水实现零排放，有利于环境保护。
权利要求书
1.一种工业废水深度处理再利用系统，其包括沉淀池、粗过滤装置、深度 氧化装置、精过滤装置和循环池，其特征在于，所述沉淀池通过管路连接粗过 滤装置，所述粗过滤装置通过管路连接深度氧化装置，所述深度氧化装置通过 管路连接精过滤装置，所述精过滤装置通过管路连接循环池，所述循环池通过 循环管路连接粗过滤装置和精过滤装置的冷却塔，所述深度氧化装置包括通过 管路依次连接的臭氧预处理装置和臭氧∕活性炭联合处理装置。
2.根据权利要求1所述的工业废水深度处理再利用系统，其特征在于，所 述沉淀池采用斜管式沉淀池。
3.根据权利要求1所述的工业废水深度处理再利用系统，其特征在于，所 述粗过滤装置包括通过管路依次连接的第一粗过滤器和第二粗过滤器。
4.根据权利要求1所述的工业废水深度处理再利用系统，其特征在于，所 述精过滤装置包括通过管路依次连接的第一精过滤器和第二精过滤器。
说明书
一种工业废水深度处理再利用系统
技术领域
本发明属于工业废水处理技术，尤其涉及一种工业废水深度处理再利用系 统。
背景技术
目前，在大型的化工厂里，每天都要产生大量的工业废水，即使通过生物 方法或物理方法处理后其COD(化学需氧量)和浊度也仅能达到二级排放标准 (COD通常为90mg/L);同时工厂的冷却塔又需要加入大量的冷却水，但是直接 加入处理后的废水会导致冷却水细菌含量急剧升高，影响冷却效果及设备使用 寿命，还会带来额外的维护、清理费用。
发明内容
本发明的目的在于提供一种工业废水深度处理再利用系统，其能够使废水 的COD和浊度达到中水标准，然后引入冷却塔用于冷却循环(一次加入和补水) 之用，使废水实现循环利用和零排放，以解决现有技术中工业废水再利用存在 的上述问题。
为达此目的，本发明采用以下技术方案：

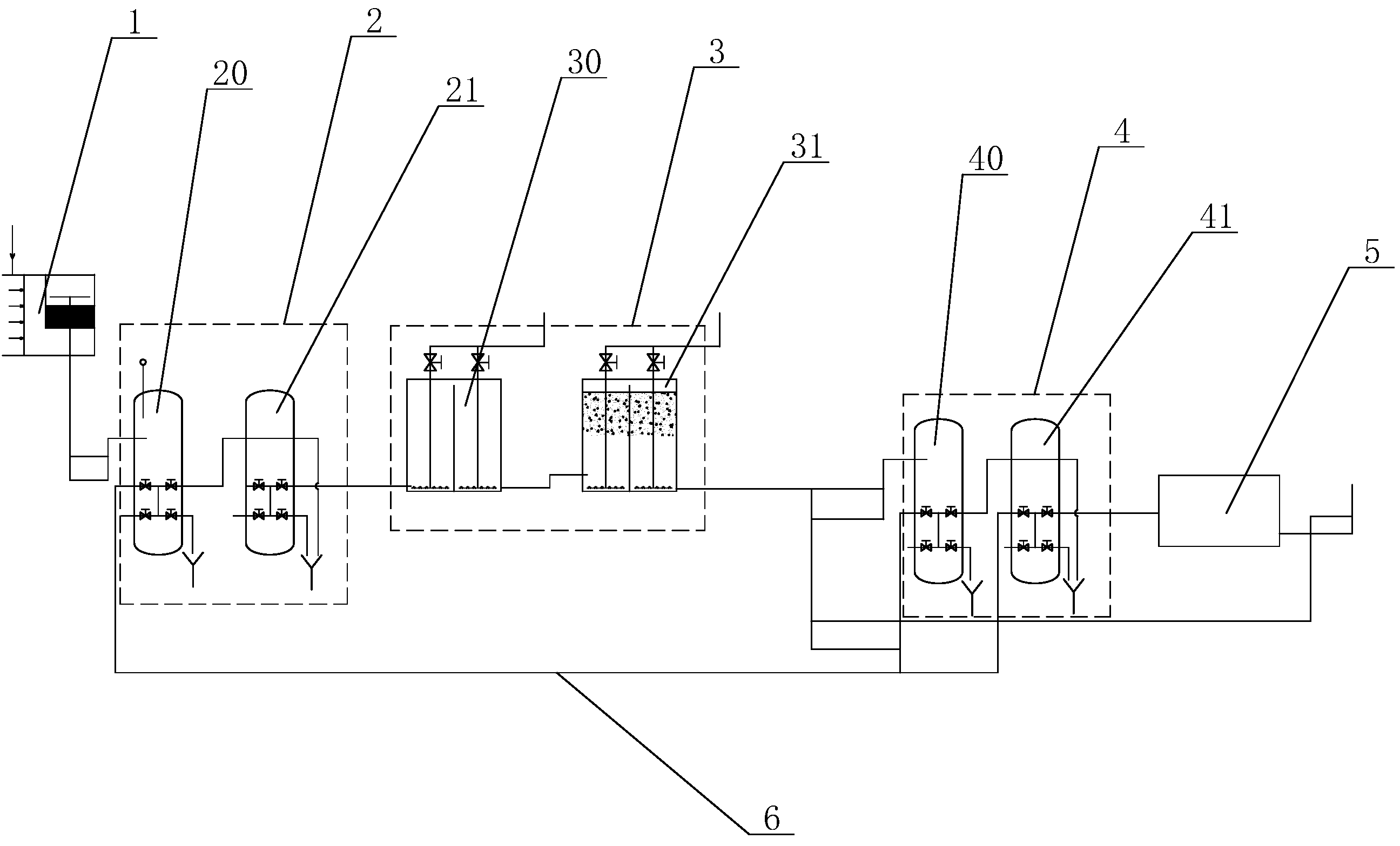

一种工业废水深度处理再利用系统，其包括沉淀池、粗过滤装置、深度氧 化装置、精过滤装置和循环池，其中，所述沉淀池通过管路连接粗过滤装置， 所述粗过滤装置通过管路连接深度氧化装置，所述深度氧化装置通过管路连接 精过滤装置，所述精过滤装置通过管路连接循环池，所述循环池通过循环管路 连接粗过滤装置和精过滤装置的冷却塔，所述深度氧化装置包括通过管路依次 连接的臭氧预处理装置和臭氧∕活性炭联合处理装置。
特别地，所述沉淀池采用斜管式沉淀池。
特别地，所述粗过滤装置包括通过管路依次连接的第一粗过滤器和第二粗 过滤器。
特别地，所述精过滤装置包括通过管路依次连接的第一精过滤器和第二精 过滤器。
经过生物方法和物理方法处理过的工业废水由沉淀池将污染物排放进入污 水处理站，从沉淀池出来的废水进入粗过滤装置过滤水中固体悬浮物，经过粗 过滤装置处理的废水进入深度氧化装置，废水先接触臭氧预处理层，通过曝气 装置将臭氧与水充分混合，分解难以被普通污水生物处理方法分解的污染物， 将大分子有机物分解为小分子有机物，同时辅助补入空气，进入臭氧∕活性炭 联合处理装置，所述臭氧∕活性炭联合处理装置将小分子有机物吸附，同时生 成一种新生OH-，具有极强氧化活性，之后经精过滤装置过滤，最后，处理过的 废水成为中水，作为成品水回用，所述的斜管沉淀池将废水中的大颗粒污染物 沉淀，并依重力作用将污染物排放进入污水处理站，所述的精过滤装置去除水 中的油雾、固体颗粒。
本发明的有益效果为，与现有技术相比所述工业废水深度处理再利用系统 将工业废水依次进行粗过滤、深度氧化和精过滤后，使工业废水达到中水标准。 废水能够全部回收用作冷却水补水，不仅节约了大量宝贵的水资源，而且使废 水实现零排放，有利于环境保护。
