申请日2013.12.05
公开(公告)日2014.06.18
IPC分类号E03F5/04
摘要
本实用新型涉及一种污水井沉污网箱，包括由四块侧孔板和一块底孔板焊接形成的上端开口的矩形网箱、固定于网箱两侧的挂板，侧孔板和底孔板上设置有若干透孔，位于井盖下方的污水井内部墙体上固定有若干挂钩，挂板上设置有挂孔，箱体通过挂孔悬挂固定于挂钩上。将井盖掀开，将网箱通过挂板挂置到挂钩上，清洁人员定期打开井盖，将网箱取出，将网箱中的污物倾倒即可。当井盖发生丢失时，如果行人误跌入污水井中，网箱可以防止行人继续跌落，从而本污水井沉污网箱也提高了安全性。
权利要求书

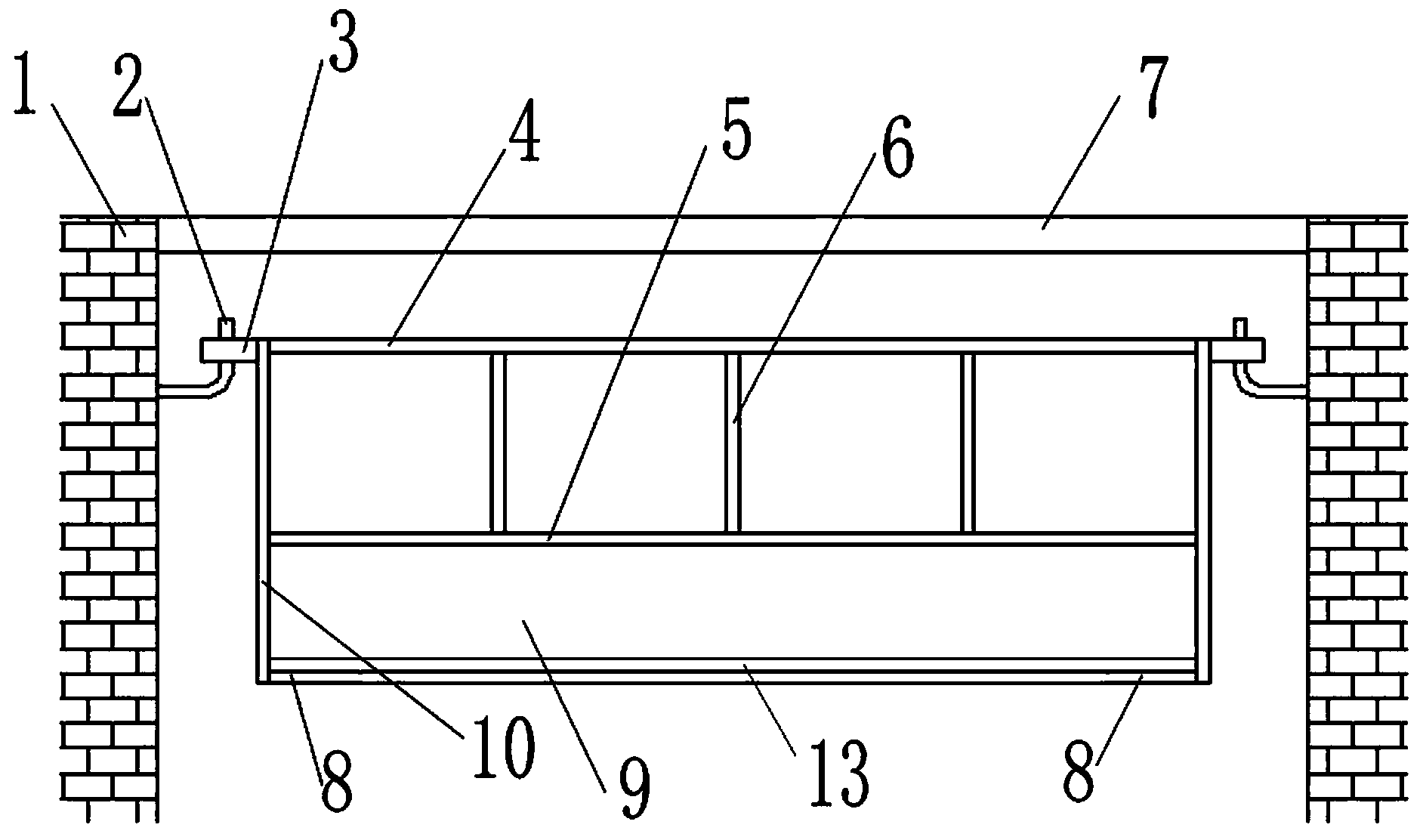

1.一种污水井沉污网箱，其特征在于：包括由四块侧孔板(9)和一块底孔板(13)焊接形成的上端开口的矩形网箱、固定于网箱两侧的挂板(3)，所述侧孔板(9)和底孔板(13)上设置有若干透孔(12)，井盖(7)下方的污水井内部墙体(1)上固定有若干挂钩(2)，所述挂板(3)上设置有挂孔，所述网箱通过挂孔悬挂固定于挂钩(2)上。
2.根据权利要求1所述的污水井沉污网箱，其特征在于：所述网箱四周固定有四根立杆Ⅰ(10)，四根横杆(5)连接于立杆Ⅰ(10)之间并形成矩形框架Ⅰ，四根档杆(8)连接于述立杆Ⅰ(10)底部并形成矩形框架Ⅱ，所述立杆Ⅰ(10)与横杆(5)形成的矩形框架Ⅰ的内部开口尺寸与侧孔板(9)的外形尺寸相匹配，所述侧孔板(9)位于矩形框架内，所述底孔板(13)位于由档杆(8)构成的矩形框架Ⅱ上方。
3.根据权利要求2所述的污水井沉污网箱，其特征在于：还包括固定于四根立杆Ⅰ(10)之间且位于横杆(5)上方的四根上横杆(4)，所述上横杆(4)与横杆(5)之间竖直且彼此间隔设置有若干立杆Ⅱ(6)。
4.根据权利要求1或2或3所述的污水井沉污网箱，其特征在于：所述挂孔为长孔(11)。
说明书
一种污水井沉污网箱
技术领域
本实用新型涉及排污系统技术领域，具体涉及一种污水井污物收集系统。
背景技术
现在城市道路地上部分布置了很多长方形污水井井盖，以缓解城市道路积水的情况，但是该长方形井盖地下部分堵塞后清理污物比较困难，而且在雨水大的季节容易被雨水冲翻，也很容易被人为地破坏掉，造成了全国各地出现井盖大量丢失的现象，给出行的人群和车辆造成了严重的安全隐患，国家很多地区每年都会出现成人或者儿童掉入没有井盖的污水井管道中造成伤亡的严重事故。
发明内容
本实用新型为了克服以上技术的不足，提供了一种防止污水井堵塞、防止行人跌落的污水井沉污网箱。
本实用新型克服其技术问题所采用的技术方案是：
本污水井沉污网箱，包括由四块侧孔板和一块底孔板焊接形成的上端开口的矩形网箱、固定于网箱两侧的挂板，所述侧孔板和底孔板上设置有若干透孔，位于井盖下方的污水井内部墙体上固定有若干挂钩，所述挂板上设置有挂孔，所述网箱通过挂孔悬挂固定于挂钩上。
所述网箱四周固定有四根立杆Ⅰ，四根横杆连接于立杆Ⅰ之间并形成矩形框架Ⅰ，四根档杆连接于述立杆Ⅰ底部并形成矩形框架Ⅱ，所述立杆Ⅰ与横杆形成的矩形框架Ⅰ的内部开口尺寸与侧孔板9的外形尺寸相匹配，所述侧孔板位于矩形框架内，所述底孔板位于由档杆构成的矩形框架Ⅱ上方。
为了实现雨大水流急时顺利排水，还包括固定于四根立杆Ⅰ之间且位于横杆上方的四根上横杆，所述上横杆与横杆之间竖直且彼此间隔设置有若干立杆Ⅱ。
为了方便悬挂，上述挂孔为长孔。
本实用新型的有益效果是：将井盖掀开，将网箱通过挂板挂置到挂钩上，之后盖上井盖，污水通过井盖流落到其下方的网箱内，污水经过四周侧孔板和底部底孔板上的透孔流入到污水井中，而污物、泥沙等会沉积在由侧孔板和底孔板组成的网箱内。清洁人员定期打开井盖，将网箱取出，将网箱中的污物倾倒即可。当井盖发生丢失时，如果行人误跌入污水井中，网箱可以防止行人继续跌落，从而本污水井沉污网箱也提高了安全性。
