申请日2013.12.05
公开(公告)日2014.05.07
IPC分类号B01D35/16; B01D35/18; B01D35/30
摘要
本实用新型公开了一种用于疫苗生产的废水过滤装置，包括由过滤腔、顶盖和底座组成的主体，所述过滤腔和底座之间设有通孔，所述过滤腔内设有过滤器，所述过滤器安装于所述通孔上，所述过滤腔连接进水管，所述进水管上设有进水阀，所述顶盖上设有加热装置，所述底座连接一出水管，所述出水管上设有流量计，所述出水管上位于所述流量计外端还连接有进气管和排水管，所述进气管连接气泵，所述进气管上设有电磁阀，所述排水管上设有排水阀，一控制器分别与电磁阀、气泵、流量计以及加热装置电联。本实用新型结构设计合理，控制器可控制气泵通过进气管对过滤器进行反吹，除掉过滤器上堵住的杂质，对过滤器进行清洁，保证了过滤效果，具有实用性。
权利要求书
1.一种用于疫苗生产的废水过滤装置，其特征在于：包括由过 滤腔、顶盖和底座组成的主体，所述过滤腔和底座之间设有通孔，所 述过滤腔内设有过滤器，所述过滤器安装于所述通孔上，所述过滤腔 连接进水管，所述进水管上设有进水阀，所述顶盖上设有加热装置， 所述底座连接一出水管，所述出水管上设有流量计，所述出水管上位 于所述流量计外端还连接有进气管和排水管，所述进气管连接气泵， 所述进气管上设有电磁阀，所述排水管上设有排水阀，一控制器分别 与电磁阀、气泵、流量计以及加热装置电联。
2.根据权利要求1所述的用于疫苗生产的废水过滤装置，其特 征在于：所述进水管上连接一废水管，所述废水管上设有废水阀。
3.根据权利要求2所述的用于疫苗生产的废水过滤装置，其特 征在于：所述废水管另一端通入一水槽底部，所述水槽顶部设有排气 口，所述水槽内装有消毒液。
4.根据权利要求3所述的用于疫苗生产的废水过滤装置，其特 征在于：所述水槽底部设有集料器。
5.根据权利要求4所述的用于疫苗生产的废水过滤装置，其特 征在于：所述过滤腔呈圆柱形，所述通孔沿圆周方向均布。
说明书
一种用于疫苗生产的废水过滤装置
技术领域
本实用新型涉及疫苗生产设备技术领域，具体涉及一种用于疫苗生产 的废水过滤装置。
背景技术
在制备疫苗的生产过程中会产生大量废水，这些废水不能直接排放到 环境中，这样做会污染水质和土壤，或者引起疾病。因此需要专门的过滤 净化装置对废水进行处理，现有设备技术落后，净化效果不佳，亟待开发 一个新产品来满足生产需求。
实用新型内容
(一)要解决的技术问题
本实用新型要解决的技术问题是提供一种用于疫苗生产的废水过滤装 置。
(二)技术方案

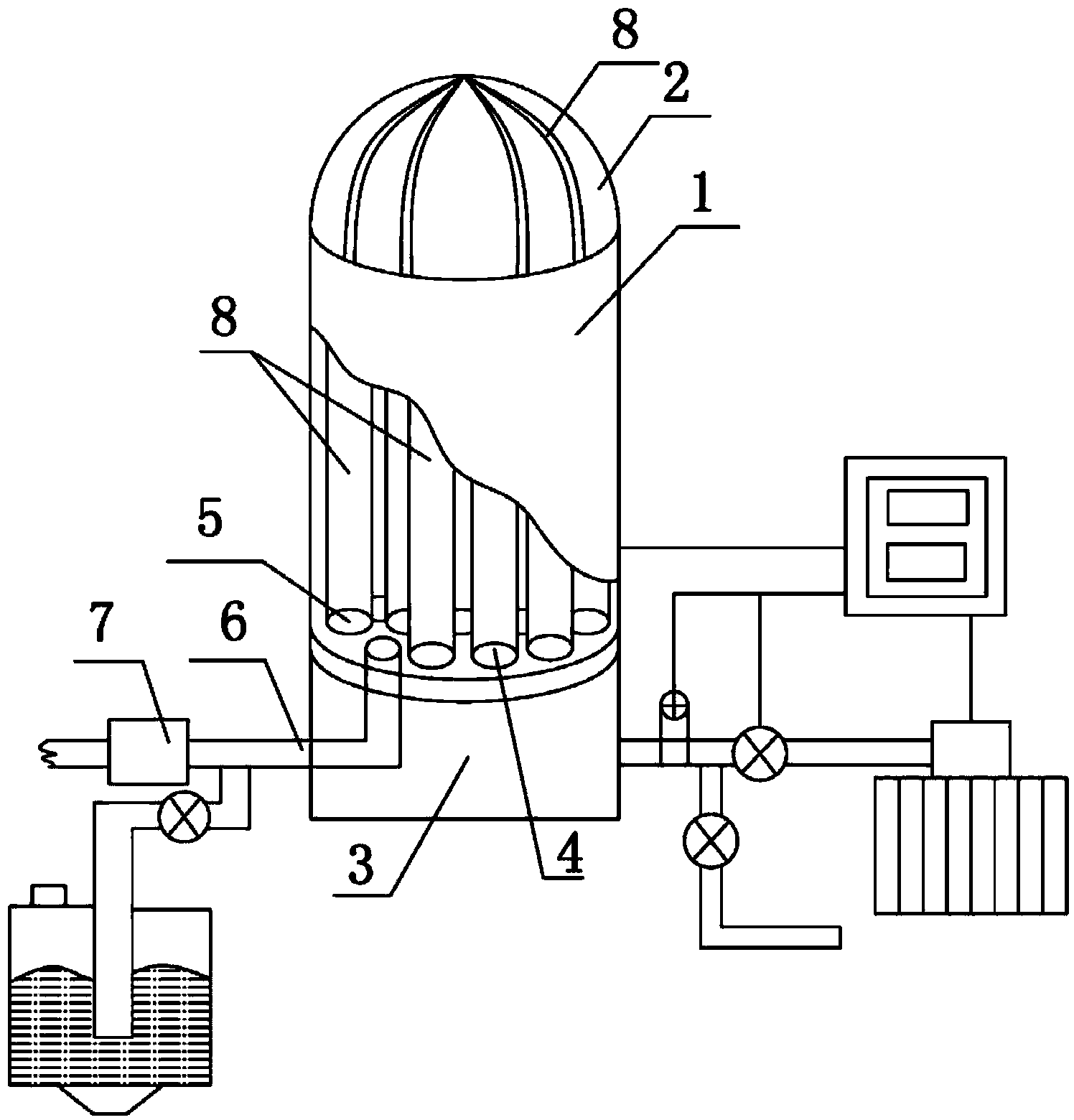

为解决上述技术问题，本实用新型所采用的技术方案是：一种用于疫 苗生产的废水过滤装置，包括由过滤腔、顶盖和底座组成的主体，所述过 滤腔和底座之间设有通孔，所述过滤腔内设有过滤器，所述过滤器安装于 所述通孔上，所述过滤腔连接进水管，所述进水管上设有进水阀，所述顶 盖上设有加热装置，所述底座连接一出水管，所述出水管上设有流量计， 所述出水管上位于所述流量计外端还连接有进气管和排水管，所述进气管 连接气泵，所述进气管上设有电磁阀，所述排水管上设有排水阀，一控制 器分别与电磁阀、气泵、流量计以及加热装置电联。
所述进水管上连接一废水管，所述废水管上设有废水阀。
所述废水管另一端通入一水槽底部，所述水槽顶部设有排气口，所述 水槽内装有消毒液。
所述水槽底部设有集料器。
所述过滤腔呈圆柱形，所述通孔沿圆周方向均布。
(三)有益效果
本实用新型相比较于现有技术，具有如下有益效果：本实用新型结构 设计合理，控制器可控制气泵通过进气管对过滤器进行反吹，除掉过滤器 上堵住的杂质，对过滤器进行清洁，保证了过滤效果，具有实用性。
