模块化单体电化水处理箱

　　申请日2013.12.05

　　公开(公告)日2014.04.23

　　IPC分类号C02F1/461

　　摘要

　　本发明公开了一种模块化单体电化水处理箱，包括一箱体，所述箱体内设置有若干电极板;所述电极板通过电极板上位固定板固定于箱体内，所述各电极板平行间隔排列，所述箱体的正板面设置有一进水口和一排水口，所述排水口连接电磁阀;所述箱体内设置有上水位刻度线和下水位刻度线，所述上水位刻度线处设置有上水位传感器，所述下水位刻度线处设置有下水位传感器;在所述箱体外设置一控制器，用于控制所述上水位传感器、所述下水位传感器和所述电磁阀;所述箱体底部设置一冲刷装置;所述箱体顶部设置一喷淋进水冲洗装置。本发明提供的模块化单体电化水处理箱，可以根据废水排放量的大小对设备进行自由组合调整，处理时间短，处理效果好。

　　权利要求书

　　1.一种模块化单体电化水处理箱，包括箱体，所述箱体内设置有若干电极板，其特征在于：

　　所述电极板通过电极板上位固定板固定于箱体内，所述各电极板平行间隔排列，所述箱体的正板面设置有一进水口和一排水口，所述排水口连接电磁阀;

　　所述箱体内设置有上水位刻度线和下水位刻度线，所述上水位刻度线处设置有上水位传感器，所述下水位刻度线处设置有下水位传感器;

　　所述箱体底部设置一冲刷装置;

　　所述箱体顶部设置一喷淋进水冲洗装置。

　　2.根据权利要求1所述的一种模块化单体电化水处理箱，其特征在于：所述冲刷装置包括一进水管，所述进水管两端各连接有一回流管，所述回流管垂直于所述进水管，所述两根回流管之间设置有若干喷水管，所述喷水管一一对应设置在所述电极板的下方，所述喷水管上均布有若干喷水孔。

　　3.根据权利要求2所述的一种模块化单体电化水处理箱，其特征在于：所述喷水孔的角度设置为平面向上90度。

　　4.根据权利要求1-3任一所述的一种模块化单体电化水处理箱，其特征在于：所述喷淋进水冲洗装置包括一主流管和与所述主流管垂直设置的若干分流管，所述分流管一一对应设置在所述电极板的上方;所属分流管都均布有若干喷淋孔;所述主流管连接有一主进水管，所述主进水管与所述箱体的进水口连接; 所述主流管两端设置有主流管封盖，所述分流管末端设置有分流管末端封盖;所述主流管上还设置有若干主流管支架。

　　5.根据权利要求4所述的一种模块化单体电化水处理箱，其特征在于：每个所述分流管末端均设置有一个分流管支架。

　　6.根据权利要求5所述的一种模块化单体电化水处理箱，其特征在于：所述喷淋孔的角度设置为平面向下45度。

　　7.根据权利要求6所述的一种模块化单体电化水处理箱，其特征在于：所述箱体的顶部和两侧均设置有若干空气外排导流管，所述各导流管之间相互连通。

　　8.根据权利要求7所述的一种模块化单体电化水处理箱，其特征在于：所述箱体内上水位刻度线上方设置有一危险报警装置。

　　9.根据权利要求1-3任一所述的一种模块化单体电化水处理箱，其特征在于：所述箱体两侧各设置有一遮流板。

　　10.根据权利要求1-3任一所述的一种模块化单体电化水处理箱，其特征在于：所述箱体内设置有一光敏监控器。

　　说明书

　　一种模块化单体电化水处理箱

　　技术领域

　　本发明涉及一种水处理电解装置，特别是一种模块化单体电化水处理箱。

　　背景技术

　　为防止一般工业废水排放后对环境造成污染，在排放之前，必需对工业废水加以处理以达到排放标准。现有技术是采用电化学技术中的电解方式将一般工业废水中极性有机化学分子及离子型态的水溶性化合物予以有效且经济地去除。

　　电化法处理工业及城市污水技术，与传统的处理方法有质的区别。从技术角度分析，它综合了化学、电解、电离、电絮凝和电气浮等多种电效应，因而，电化法处理污水是一项复杂的技术。

　　中国专利201020218293.8，公开了一种适用于电化学原理对各类水体进行电解方式的反应处理的控制槽，其除了能有效的控制水体的流量、流速，达到反应器的最佳处理效果，同时也适应超大排量的污水深度处理工程。其包括槽体，槽体中设有单体处理槽，单体处理槽包括上位水过流隔墙、下位水过流隔墙和排污孔，下位水过流隔墙的底部设有下位过流水道空间，上位水过流隔墙和下位水过流隔墙形成单体处理槽，单体处理槽中设有排污孔。有效的提高电解处理效果，释放电解材料的最大反应功效，操作方便，自动化程度高。此发明所述的控制槽，存在以下缺点：(1)不能根据废水排放量的大小对设备进行自由组合调整;(2) 进水方式为直接进水，待处理水需要较长时间才能流经各电极板，因而处理过程较慢，处理效果不好;(3)进水出水过程复杂，不能实现自动化操作;(4)处理过程造成电极板上的污物积累，影响电极板的工作效率，降低其使用寿命;(5)

　　发明内容

　　本发明要解决的技术问题是克服现有技术的缺陷，提供一种可以根据废水排放量的大小对设备进行自由组合调整，处理时间短，处理效果好的自动化的电化水处理箱。

　　为了解决上述技术问题，本发明提供了如下的技术方案：

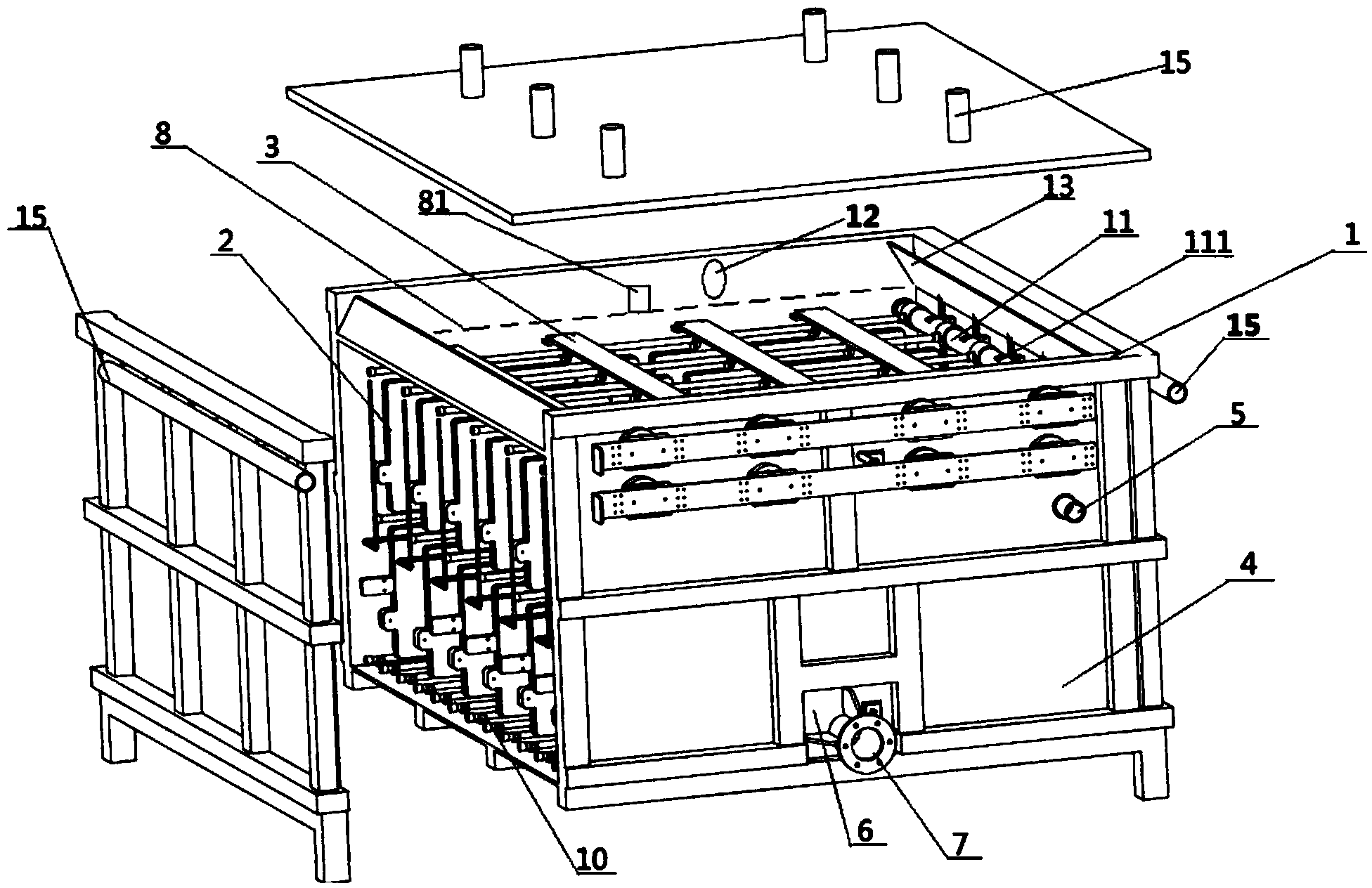

　　本发明一种模块化单体电化水处理箱，包括一箱体，所述箱体内设置有若干电极板;

　　所述电极板通过电极板上位固定板固定于箱体内，所述各电极板平行间隔排列，所述箱体的正板面设置有一进水口和一排水口，所述排水口连接电磁阀;

　　所述箱体内设置有上水位刻度线和下水位刻度线，所述上水位刻度线处设置有上水位传感器，所述下水位刻度线处设置有下水位传感器;

　　在所述箱体外设置一控制器，用于控制所述上水位传感器、所述下水位传感器和所述电磁阀;

　　所述箱体底部设置一冲刷装置;

　　所述箱体顶部设置一喷淋进水冲洗装置。

　　进一步地，所述喷淋进水冲洗装置包括一主流管和与所述主流管垂直设置的若干分流管，所述分流管一一对应设置在所述电极板的上方;所属分流管均布有若干喷淋孔;所述主流管连接有一主进水管，所述主进水管与所述箱体的进水口连接;所述主流管两端设置有主流管封盖，所述分流管末端设置有分流管末端封盖;所述主流管上还设置有若干主流管支架，以防止主流管弯曲变形。

　　如果箱体太大，支架除主进水管处设置外，每个所述分流管末端也均设置一个分流管支架，以防止分流管弯曲变形。

　　优选地，所述喷淋孔的角度设置为平面向下45度。

　　工作时，首先启动设备电源，打开水泵，开始向箱体注入待处理水，待处理水经进水口进入箱体，因为所述箱体的进水口与所述喷淋进水冲洗装置的主进水管连接，因而待处理水进入所述喷淋进水冲洗装置，并经主流管流入各分流管，经喷淋孔喷向其各自下端对应的电极板。

　　待处理箱内的待处理水至处理箱上水位刻度线时，由上水位传感器发送信号至控制器，由控制器下达对水泵停止工作的关闭指令，此时电极板通过直流整流电源供电，并通过控制器预设的处理程序进行工作。当电极工作完成后，控制器再次命令启动电磁阀，由排水口对箱体进行排水，排水至处理箱下水位刻度线时，再由下水位传感器发送信号至控制器，由控制器下达对水泵停止工作的关闭指令，处理箱依次往返进行工作。

　　进一步地，所述冲刷装置包括一进水管，所述进水管两端各连接有一回流管，所述回流管垂直于所述进水管，所述两根回流管之间设置有若干喷水管，所述喷水管一一对应设置在所述电极板的下方，所述喷水管上均布有若干喷水孔。

　　冲刷装置在处理箱排水的同时采用水循环方式对电极板进行冲刷。冲刷装置的工作采用与电极板同时工作的方式进行，当处理箱完成进水动作后开始进行冲刷动作，在电极板完成工作后处理箱开始排水至排水完成前这段时间内停止工作，依次往返重复进行。在工作时，废水经进水管流向回流管，并流入各喷水管，经过各喷水孔喷向其各自上端对应的电极板，并流入箱体的底部，扰动底部的沉淀物。如此，分散的水柱对箱体和电极板进行清洗，防止沉淀物堆积，影响处理箱正常工作。

　　另外，冲刷的方式除了采用水循环方式外，还可以采用气动方式进行冲刷。利用外加气源的气体扰动底部的沉淀物，防止底部沉淀物堆积。冲刷装置在电极工作完成后与电磁阀开环排水同时开始工作，当处理箱排水完成，处理箱开始进水，冲刷装置停止工作。直至处理箱开始第二次电磁阀开环循环排水，冲刷装置又开始工作，依次往返重复进行。

　　气动方式冲刷的外加气源由空气压缩机提供，将空压机的储气罐连接与冲刷装置的进气管(即上述采用水循环方式时的进水管)，当处理箱开始排水时，空压机储气罐的压缩气体开始注入冲刷装置，当液位开关指示箱体液位处于零时，压缩机压缩气体输送停止工作。

　　水循环方式冲刷的动力由水泵提供，采用水循环方式冲刷，除了上述工作周期外，也可以采用和采用气动方式冲刷的工作周期一致，依次往返重复。

　　气动方式冲刷或水循环冲刷均使用上述的冲刷装置。当采用气动方式冲刷时管道内输出的是压缩气体，当采用水循环方式冲刷时管道内输出的是由水泵提供的箱体内的废水，这两种方式均通过控制器进行工作状态控制。

　　优选地，所述喷水孔的角度设置为平面向上90度，这样喷出的水可以直接喷向电极板，可以更好的清除在电化处理过程中产生的废物。

　　进一步地，所述箱体的顶部和两侧均设置有若干空气外排导流管，所述各空气外排导流管之间相互连通，通过空气外排导流管分散释放箱体内部产生的各类气体，防止处理箱爆炸。

　　进一步地，为了防止上水位传感器损坏造成废水外溢，在所述箱体内上水位刻度线的上方设置有一危险报警装置。该危险报警液位装置同样由控制器控制，通过发出警示提示操作人员。

　　进一步地，为了防止处理过程产生的泡沫外溢到箱外，在所述箱体两侧各设置有一遮流板。

　　进一步地，所述箱体内设置有一光敏监控器，光敏监控器可以确保箱体在带电状态时避免未经允许下的干扰，以保证设备和人员的安全，光敏监控器由控制器进行控制。

　　另外，根据处理箱处理水量、水质的差异，电极板可以按一层设置，也可以按上下层设置。设置上下层电极板时，上下电极板之间也应该设置冲刷装置。

　　本发明所达到的有益效果是：

　　(1)可以根据废水排放量的大小对设备进行自由组合调整;当待处理水量较大时，既可以在一个处理箱内设置上下层电极板，也可以将多个处理箱层叠连接起来进行处理，节省空间。

　　(2)进水方式为喷淋进水，待处理水只需很短时间即可与电极板接触，因而处理过程较短，处理效果较好;采用该喷淋方式进水，在处理前先对电极板进行清刷，提高电极板的工作效率。

　　(3)进水出水过程简单，完全实现自动化操作;

　　(4)设置冲刷装置，很好的解决了在水处理过程造成电极板上的污物积累，提高处理箱的工作效率，延长其使用寿命;
