申请日2013.12.05
公开(公告)日2014.03.26
IPC分类号B08B15/00; C08L27/06; C08K13/02; C08K3/22; C08K5/12; C08K5/11; C08K3/26
摘要
本发明涉及一种恶臭气体收集装置，具体是一种可插接GUPVC板污水站废气收集罩，其特征是，所述收集罩由多个插接板插接而成，所述插接板本体为空心的板状结构，其内部设有加强筋，插接板的两端分别设有半筒状连接部，和与半筒状连接部匹配的筒形连接部，半筒状连接部、筒形连接部与插接板本体之间均设有四个互成镜像的第一固定板，第一固定板向内倾斜。本发明无需专业人员即可在现场组装，拆卸简便、施工快速，能迅速应用于各类污水厂、屠宰厂、食品加工厂等，其结构稳定，且具有抗紫外、耐硫化氢，耐酸、耐碱、耐高温、抗氧化、抗变形等特点，使用寿命长达20年。
权利要求书
1.一种可插接GUPVC板污水站废气收集罩，其特征是，所述收集罩由多 个插接板插接而成，所述插接板本体为空心的板状结构，其内部设有加强筋， 插接板的两端分别设有半筒状连接部，和与半筒状连接部匹配的筒形连接部， 半筒状连接部、筒形连接部与插接板本体之间均设有四个互成镜像的第一固定 板，第一固定板向内倾斜。
2.根据权利要求1所述的可插接GUPVC板污水站废气收集罩，其特征是， 还包括紧固装置，所述紧固装置包括水平板和两个互成镜像的第二固定板，第 二固定板向内倾斜，其倾角与第一固定板相匹配。
3.根据权利要求1或2所述的可插接GUPVC板污水站废气收集罩，其特 征是，还包括工型板。
4.根据权利要求1所述的可插接GUPVC板污水站废气收集罩，其特征是， 所述插接板材质为硬质PVC，其由如下重量份的原料制成：
PVC100份，碳酸钙3-10份，DOP3-4份，DOA0-1份，ACR0.5-1 份，石蜡0.2-0.8份，钛白粉0.5-3份，抗紫外剂0.2-1份，钙锌稳定剂2-5 份。
说明书
可插接GUPVC板污水站废气收集罩
技术领域
本发明涉及一种恶臭气体收集装置，具体是一种可插接GUPVC板污水站废 气收集罩。
背景技术
目前，污水处理站(或污水处理厂)的构筑物大多为敞开式水池，污水中 恶臭气体的稀释和扩散，严重影响污水处理站周边环境。
为解决这一问题，通常采用的办法是收集恶臭气体，然后进行集中处理。 《污水处理厂恶臭气体收集及高空集中排放设计》(陈应新《石化技术》 2009.16(3)：37)提出了一种收集罩的方案，其采用阻燃性玻璃钢，氧指数不 小于30，厚度为8～12cm。
据申请人所知，国内厂家一般还采用如下集中方式的收集罩：不锈钢骨架+ 阳光板、不锈钢骨架+玻璃钢板、不锈钢框架+平板防爆玻璃、模块式玻璃钢盖 板、不锈钢骨架+夹心彩钢板等等。
现有技术的收集罩申请人认为，存在如下不足：1)造价高，寿命短，平 均寿命为10年左右;2)维护、拆装不方便;3)需要根据每个污水处理厂的 不同情况单独设计，设计、施工慢。
发明内容
本发明提供一种可插接GUPVC板污水站废气收集罩，其无需专业人员即可 在现场组装，拆卸简便、施工快速，能迅速应用于各类污水厂、屠宰厂、食品 加工厂等，其结构稳定，且具有抗紫外、耐硫化氢，耐酸、耐碱、耐高温、抗 氧化、抗变形等特点，使用寿命长达20年。
本发明具体采用的技术方案是：

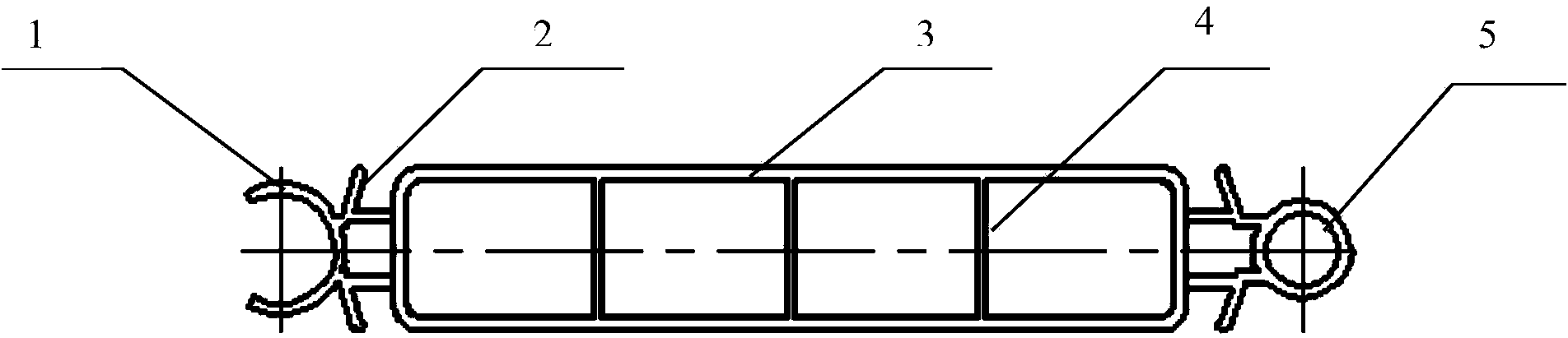

一种可插接GUPVC板污水站废气收集罩，其特征是，所述收集罩由多个插 接板插接而成，所述插接板本体为空心的板状结构，其内部设有加强筋，插接 板的两端分别设有半筒状连接部，和与半筒状连接部匹配的筒形连接部，半筒 状连接部、筒形连接部与插接板本体之间均设有四个互成镜像的第一固定板， 第一固定板向内倾斜。
本发明还包括紧固装置，所述紧固装置包括水平板和两个互成镜像的第二 固定板，第二固定板向内倾斜，其倾角与第一固定板相匹配。
为便于组成多种形状，本发明还包括工型板。
所述插接板材质为硬质PVC(GUPVC)，其由如下重量份的原料制成：
PVC100份，碳酸钙3-10份，DOP3-4份，DOA0-1份，ACR0.5-1 份，石蜡0.2-0.8份，钛白粉0.5-3份，抗紫外剂0.2-1份，钙锌稳定剂2-5 份。
上述原料均为市售商品，其中抗紫外剂可选择UV-531、UV-236、UV-236等， 钙锌稳定剂可选择CZ-1、CZ-2等。
本发明的插接板采用现有技术的工艺制成，其工艺与普通硬质PVC的生产、 成型方法基本相同。
与现有技术相比，本发明的优点是：
(1)本发明使用年限15-20年，与现有技术相比，造价低;
(2)本发明收集罩为白色，能有效折射阳光，控制收集罩内温度基本恒定; 其美观、表面光滑，落尘便于清洗。具有抗紫外、耐硫化氢，耐酸、耐碱、耐 高温、抗氧化等优点。
(3)可以承载人员操作。此种结构设计具有施工周期短，外形美观，而且便 于拆卸，如需要清理池体或检修设备可随时拆卸并可重复拼装使用。
