申请日2013.12.10
公开(公告)日2014.05.07
IPC分类号C02F3/10; C02F3/02
摘要
本实用新型公开了一种膜生物反应污水处理设备，包括中空本体，所述的中空本体顶部安装有鼓风装置和抽吸装置，所述的中空本体内部安装有曝气系统装置，所述的曝气系统装置连接膜组件并置于中空本体内部，所述的中空本体内部还加装有生物填料，其所述的生物填料置于中空本体与膜组件之间，其所述中空本体内部加装能附着生长微生物的填料，能够保证系统具有较高的处理效果并有抵抗冲击负荷的能力,同时又不会使反应器内悬浮污泥浓度过高,影响膜通量，由于微生物的硝化作用，可以提高氨氮的去除率。
权利要求书

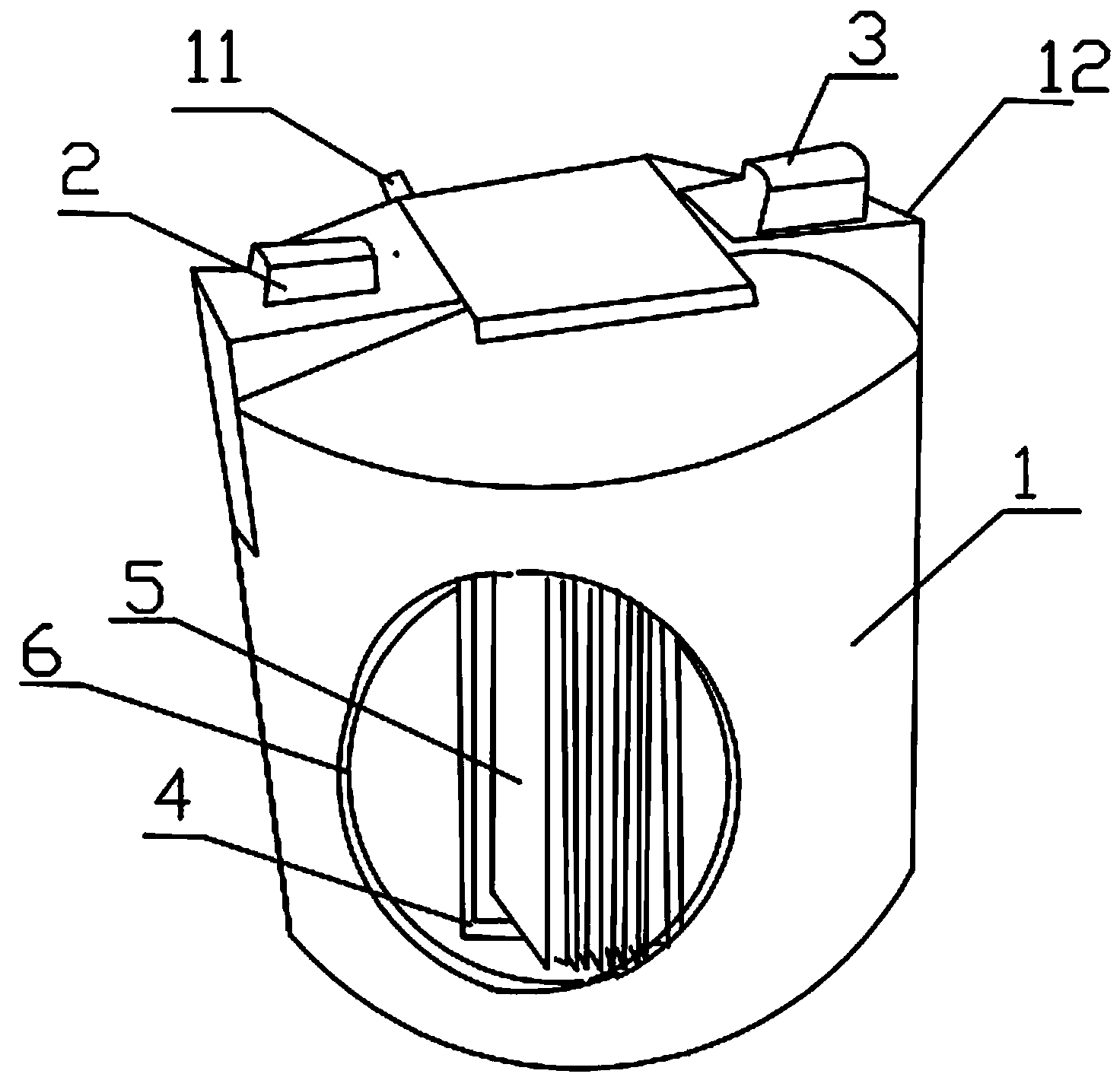

1.一种膜生物反应污水处理设备，包括中空本体(1)，其特征在于：所述的中空本体(1)顶部安装有鼓风装置(2)和抽吸装置(3)，所述的中空本体(1)内部安装有曝气系统(4)，所述的曝气系统(4)连接膜组件(5)并置于中空本体(1)内部，所述的中空本体(1)内部还加装有填料装置(6)，所述的填料装置(6)置于中空本体(1)与膜组件(5)之间。
2. 根据权利要求1所述的一种膜生物反应污水处理设备，其特征在于：所述的填料装置(6)采用能大量附着生长微生物的材料。
3. 根据权利要求1所述的一种膜生物反应污水处理设备，其特征在于：所述的鼓风装置(2)为鼓风机，所述的抽吸装置(3)为抽吸泵，且所述的鼓风机和抽吸泵均采用PLC控制。
4.根据权利要求1所述的一种膜生物反应污水处理设备，其特征在于：所述的中空本体(1)材质为金属材料，所述的中空本体(1)内外均涂有防锈漆。
5. 根据权利要求1所述的一种膜生物反应污水处理设备，其特征在于：所述的膜组件(5)的数量为至少两个。
6.根据权利要求5所述的一种膜生物反应污水处理设备，其特征在于：所述的膜组件包括PVC接头(7)、PVC管(8)、聚丙烯膜(9)和封头PVC件(10)，所述的PVC接头(7)连接PVC管(8)，所述的PVC管(8)连接封头PVC件(10)，所述的聚丙烯膜(9)通过封头PVC件(10)连接于PVC管(8)内部。
说明书
一种膜生物反应污水处理设备
技术领域
本实用新型涉及污水处理设备领域，具体是指一种膜生物反应污水处理设备。
背景技术
环境污染问题是人类面临的严重问题，这已经得到全球的公认。生活污水也是江河湖泊的污染源之一，尤其是在一些中小型城市，民房的生活污水通常是经过化粪池后就直接排放到河流里面。
现有膜生物反应污水处理设备均存在的弊端为：由于膜组件浸没在生物反应器的混合液中，污染较快，而且清洗起来较为麻烦，需要将膜组件从反应器中取出。
实用新型内容
本实用新型的目的在于提供一种处理系统的抗冲击负荷能力和膜通量皆更高的污水处理设备。
本实用新型通过以下技术方案实现：一种膜生物反应污水处理设备，包括中空本体，所述的中空本体顶部安装有鼓风装置和抽吸装置，所述的中空本体内部安装有曝气系统装置，所述的曝气系统连接膜组件并置于中空本体内部，所述的中空本体内部还加装有填料装置，所述的填料装置置于中空本体与膜组件之间。
进一步的，所述的填料装置采用能大量附着生长微生物的材料，中空本体内部加装能附着生长微生物的填料，能够保证系统具有较高的处理效果并有抵抗冲击负荷的能力，同时又不会使反应器内悬浮污泥浓度过高,影响膜通量，由于微生物的硝化作用，可以提高氨氮的去除率。
进一步的，所述的鼓风装置为鼓风机，所述的抽吸装置为抽吸泵，其所述的鼓风机和抽吸泵均采用PLC控制，可以最大限度的提高作业操作效率。
进一步的，所述的中空本体材质为金属材料，所述的中空本体内外均涂有防锈漆，涂抹防锈漆可以增加中空本体的抗氧化时间。
进一步的，所述的膜组件的数量为至少两个，采用膜组件相组合，只需增减膜组件的片数就可完成产水量调整,使用非常简单、方便。
进一步的，所述的膜组件包括PVC接头、PVC管、聚丙烯膜和封头PVC件，所述的PVC接头连接PVC管，所述的PVC管连接封头PVC件，所述的聚丙烯膜通过封头PVC件连接于PVC管内部。
综上所述，本实用新型的有益效果是：
1、中空本体内部加装能附着生长微生物的填料，能够保证系统具有较高的处理效果并有抵抗冲击负荷的能力,同时又不会使反应器内悬浮污泥浓度过高，影响膜通量，由于微生物的硝化作用，可以提高氨氮的去除率。
2、采用PLC控制方式，可以最大限度的提高作业操作效率。
3、涂抹防锈漆可以增加中空本体的抗氧化时间。
4、采用膜组件相组合，只需增减膜组件的片数就可完成产水量调整,使用非常简单、方便。
