申请日2013.10.22
公开(公告)日2014.05.21
IPC分类号C02F9/08
摘要
本实用新型公开了一种高浓度难降解工业废水的综合物化处理装置，本实用新型包括通过管道依次连接的调节池、一级微电解装置、一级光辐射芬顿催化氧化联动装置、二级微电解装置、二级光辐射芬顿催化氧化联动装置、三级微电解装置、微滤陶瓷膜组件、活性炭吸附罐、碳石纤维聚合粒料吸附罐、超滤装置、反渗透装置;所述光辐射芬顿催化氧化联动装置内部设有紫外线灯管;所述活性炭吸附罐内部设置有超声波发射管。本实用新型在行业内首次应用或创新性应用了若干新工艺新设备，能够有针对性的逐级去除和降解水体有害物质，经处理后的高浓度难降解工业废水能达到国家一级排放标准或者是更为严格的地方标准。
权利要求书

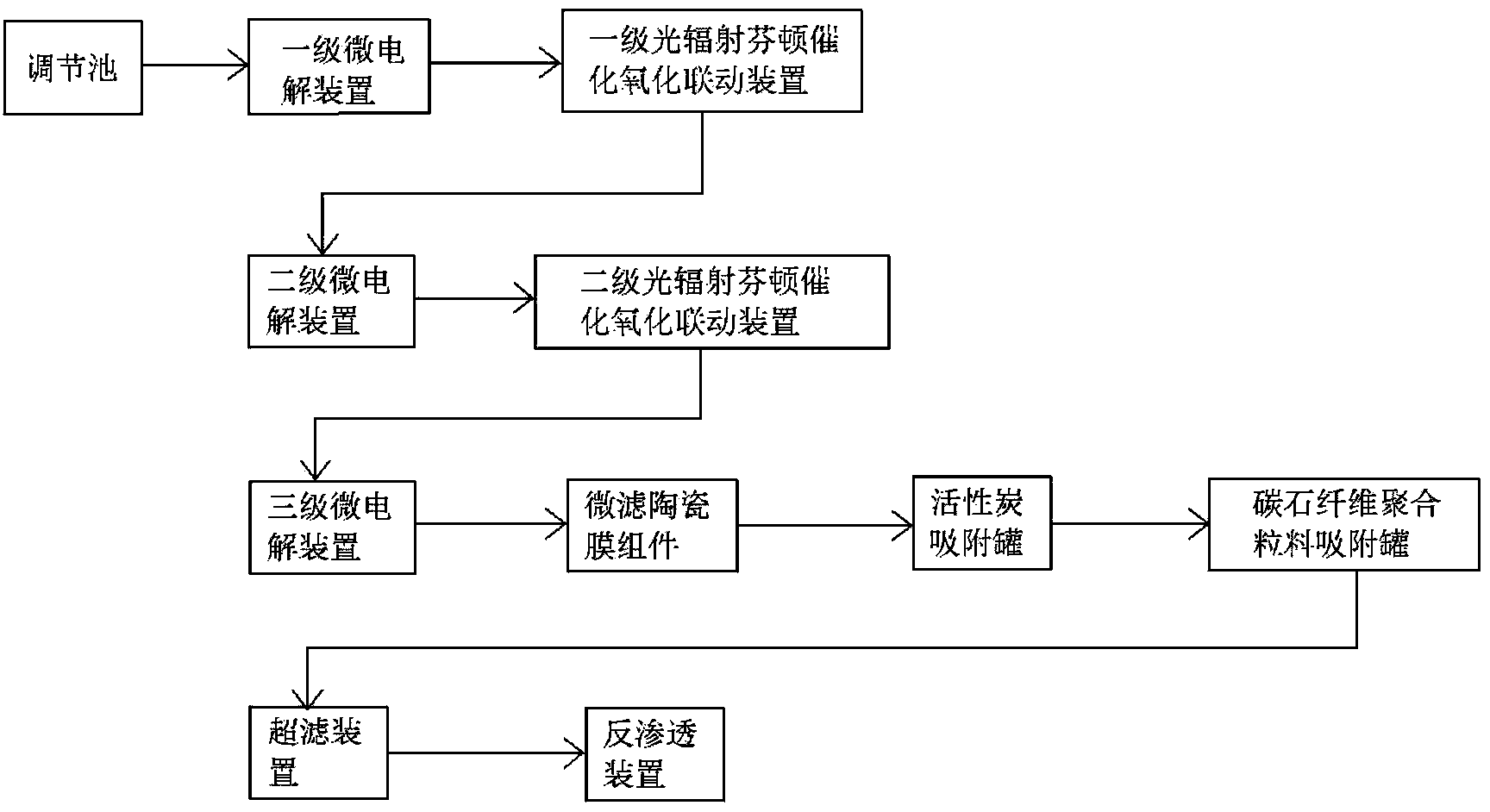

1.一种高浓度难降解工业废水的综合物化处理装置，其特征在于，包括通过管道依次连接的调节池、一级微电解装置、一级光辐射芬顿催化氧化联动装置、二级微电解装置、二级光辐射芬顿催化氧化联动装置、三级微电解装置、微滤陶瓷膜组件、活性炭吸附罐、碳石纤维聚合粒料吸附罐、超滤装置、反渗透装置;所述光辐射芬顿催化氧化联动装置内部设有紫外线灯管;所述活性炭吸附罐内部设置有超声波发射管。
2.根据权利要求1所述的高浓度难降解工业废水的综合物化处理装置，其特征在于，所述紫外线灯管发射的紫外线波长峰值为172nm。
3.根据权利要求2所述的高浓度难降解工业废水的综合物化处理装置，其特征在于，所述紫外线灯管上设置有透明保护套。
4.根据权利要求3所述的高浓度难降解工业废水的综合物化处理装置，其特征在于，所述活性炭采用椰壳活性炭;所述超声波发射管发射的超声波频率20～28Hz，功率1-4kW。
5.根据权利要求4所述的高浓度难降解工业废水的综合物化处理装置，其特征在于，所述碳石纤维聚合粒料是以矿石提取物为骨架，附着极性材料。
说明书
一种高浓度难降解工业废水的综合物化处理装置
技术领域
本实用新型属于工业废水处理技术领域，具体涉及一种综合物化联用工艺处理的高浓度难降解工业废水的综合物化处理装置。
背景技术
化工产品是国家经济发展应用最广的工业产品，广泛应用于航空航天、电子、日化、汽车、建筑等领域，但是化工工业在生产中排放的废水有害物种类繁多，包括有机污染物质污染、化学毒物污染、无机固体悬浮物污染、重金属污染、酸污染、减污染，化学成分复杂，BOD5/CODcr比为0，可生化性差，传统生化降解几乎无法进行。目前国内对高浓度难降解工业废水的处理研究偏少，多采用单一物化蒸汽蒸发处理方法，其效果不理想且处理成本极高，而生化处理方法又存在COD去除率有限，生化处理条件苛刻的缺点。
发明内容
本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提出一种不需要生化处理系统的、工程化可行的高浓度难降解工业废水的综合物化处理装置，使出水达标排放。
本实用新型包括通过管道依次连接的调节池、一级微电解装置、一级光辐射芬顿催化氧化联动装置、二级微电解装置、二级光辐射芬顿催化氧化联动装置、三级微电解装置、微滤陶瓷膜组件、活性炭吸 附罐、碳石纤维聚合粒料吸附罐、超滤装置、反渗透装置;所述光辐射芬顿催化氧化联动装置内部设有紫外线灯管;所述活性炭吸附罐内部设置有超声波发射管。
优选地，所述紫外线灯管发射的紫外线波长峰值为172nm。
优选地，所述紫外线灯管上设置有透明保护套。
优选地，所述活性炭采用椰壳活性炭;所述超声波发射器发射的超声波频率20～28Hz，功率1-4kW。
优选地，所述碳石纤维聚合粒料是以矿石提取物为骨架，附着极性材料。
本实用新型在行业内首次应用或创新性应用了若干新工艺新设备，能够有针对性的逐级去除和降解水体有害物质，经处理后的高浓度难降解工业废水能达到国家一级排放标准或者是更为严格的地方标准(COD≤60mg/L)，同时本实用新型对各行业高浓度难降解工业废水的处理也能达到极佳的效果，出水性能稳定。本实用新型突破了传统的高浓度难降解工业废水处理仅用物化法处理不能达标排放，而采用生化法使用条件苛刻的难题，为各行业高浓度难降解工业废水的处理提供了一条崭新的解决思路和途径。
