申请日2013.10.23
公开(公告)日2014.05.21
IPC分类号C02F9/14
摘要
本实用新型提供一种庭院式人工湿地污水分散处理设备，其特征在于：包括箱体及设置在箱体外壁的进水管、出水管，所述箱体内部用隔板分隔为三个单元，按污水处理顺序依次为隔油除油单元、高效生物处理单元及浸润式潜流湿地单元，每个单元之间依次用联接管联通。本实用新型的设备可以将农村、丘林、山区、旅游景区居住分散的农户、游客、生活活动中产生的污水，在没有收集管网且不便收集的情况，经本设备对污水处理就近处理，处理后的污水可达到国家规定的排放标准，可节约管网工程投资和集中处理运行的成本。
权利要求书
1.一种庭院式人工湿地污水分散处理设备，其特征在于：包括箱体及设置在箱体外壁的进水管、出水管，所述箱体内部用隔板分隔为三个单元，按污水处理顺序依次为隔油除油单元、高效生物处理单元及浸润式潜流湿地单元，每个单元之间依次用联接管联通。
2.根据权利要求1所述的庭院式人工湿地污水分散处理设备，其特征在于，所述隔油除油单元包括两个隔油挡渣板和一个撇油器，所述两个隔油挡渣板和撇油器顺序排列在箱体内。
3.根据权利要求1所述的庭院式人工湿地污水分散处理设备，其特征在于，所述高效生物处理单元包括多级配水器、生物填料系统和集水器，生物填料系统的生物填料分散在多级配水器外围;多级配水器的前端通过联通管与隔油除油单元相联通。
4.根据权利要求1所述的庭院式人工湿地污水分散处理设备，其特征在于，所述浸润式潜流湿地单元包括双管微孔布水装置、湿地水生植物及复合填料;利用双管微孔布水装置将经过高效生物处理单元处理后的污水通过双管微孔布水装置上的微孔布水出水均匀浸润到复合填料、湿地水生植物的植物根须形成的微生物处理系统中;双管微孔布水装置的前端通过联通管与高效生物处理单元相联通。
5.根据权利要求1所述的庭院式人工湿地污水分散处理设备，其特征在于，所述浸润式潜流湿地单元最末端设置排水装置，排水装置与出水管联通，处理后的水经出水管排出。
6.根据权利要求1所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体上设置有反冲洗管，位于出水管所在侧面的下端。
7.根据权利要求1所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体上设置有反冲洗阀、污水控制阀，设置于箱体顶部。
8.根据权利要求1所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体上设置有活动盖板，位于箱体顶部。
9.根据权利要求1所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体侧面设有溢流管。
10.根据权利要求1所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体由PVC塑料材料或金属材料或树脂材料加工成矩形或圆柱形或方型。
说明书

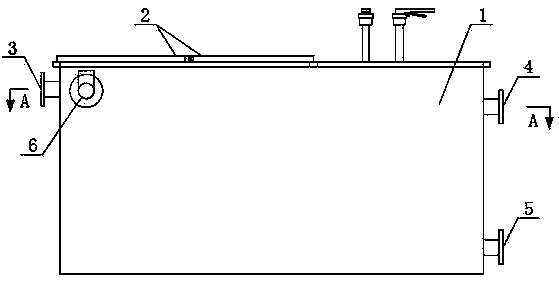

庭院式人工湿地污水分散处理设备
技术领域
本实用新型涉及一种污水分散处理设备，特别涉及一种庭院式人工湿地污水分散处理设备，属于环保污水处理技术领域。
背景技术
由于经济发展、人口增长、废水排放量日益增加、水污染问题的日趋严重，为了人与环境的和谐和经济的可持续性发展，污水的治理工作十分迫切，尤其在农村、丘林、山区、水资源保护区住户居住较为分散、生活污水不便管网收集后集中处理，污水对水环境和水生态的影响日益严重，为了解决上述地区的水污染问题，有必要研究设计相应的污水处理设备。
目前常用的污水处理技术有物化法和生化法两大类。采用生化法、物化法污水处理技术适用于污水便于管网集中收集、集中处理的地区，且工程投资大、耗能高、运行管理要求高。对于污水不便于集中收集处理，居住分散的广大农村来说，用此类技术建设和运行都十分困难。
而人工湿地污水处理技术是利用自然生态系统中的物理、化学和生物的三重协调作用来实现对污水的净化，尤其是庭院式人工生态湿地污水分散处理技术设备对污染物的处理效率高，不用土建施工，克服了工程施工周期长、施工难度大的问题。
专利号为200910243687.0的发明专利申请，公开一种用于农村分散型污水处理的一体式装置，将沉淀池技术、生物接触氧化池技术以及复合垂直潜流人工湿地技术组合成技术体系，物化、生物、生态处理单元相结合，有效净化农村分散型污水。同时以该工艺为基础，经过结构和技术优化，形成一体式装置，以满足实际应用需要。
然而该专利存在的不足是：该专利设备复杂，且处理效率不高，需要耗能向曝气机设备提供工作用，运行费用高，无法大范围推广。
有鉴于此，有必要提供一种无需曝气机设备、无需能耗的庭院式人工湿地污水分散处理设备，以解决上述问题。
发明内容
本实用新型的目的是：提供一种庭院式高效浸润人工湿地就地污水分散处理设备，解决了农村、旅游景区、水资源保护区，尤其是丘林、山区地区人口不集中，住户分散、产生的生活污水分散的问题，实现了对较为分散的污水就近就地处理的治理目标，解决了人口居住分散污水不便收集集中处理的难题。
本实用新型所采用的技术方案是：一种庭院式人工湿地污水分散处理设备，其特征在于：包括箱体及设置在箱体外壁的进水管、出水管，所述箱体内部用隔板分隔为三个单元，按污水处理顺序依次为隔油除油单元、高效生物处理单元及浸润式潜流湿地单元，每个单元之间依次用联接管联通。
如上所述的庭院式人工湿地污水分散处理设备，其特征在于，所述隔油除油单元包括两个隔油挡渣板和一个撇油器，所述两个隔油挡渣板和撇油器顺序排列在箱体内。
如上所述的庭院式人工湿地污水分散处理设备，其特征在于，所述高效生物处理单元包括多级配水器、生物填料系统和集水器，生物填料系统的生物填料分散在多级配水器外围;多级配水器的前端通过联通管与隔油除油单元相联通。
如上所述的庭院式人工湿地污水分散处理设备，其特征在于，所述浸润式潜流湿地单元包括双管微孔布水装置、湿地水生植物及复合填料;利用双管微孔布水装置将经过高效生物处理单元处理后的污水通过双管微孔布水装置上的微孔布水出水均匀浸润到复合填料、湿地水生植物的植物根须形成的微生物处理系统中;双管微孔布水装置的前端通过联通管与高效生物处理单元相联通。
如上所述的庭院式人工湿地污水分散处理设备，其特征在于，所述浸润式潜流湿地单元最末端设置排水装置，排水装置与出水管联通，处理后的水经出水管排出。
如上所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体上设置有反冲洗管，位于出水管所在侧面的下端。
如上所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体上设置有反冲洗阀、污水控制阀，设置于箱体顶部。
如上所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体上设置有活动盖板，位于箱体顶部。
如上所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体侧面设有溢流管。
如上所述的庭院式人工湿地污水分散处理设备，其特征在于，所述箱体由PVC塑料材料或金属材料或树脂材料加工成矩形或圆柱形或方型。
本实用新型的有益效果是：本实用新型的庭院式人工湿地污水分散处理成套设备的优点及主要技术特点是：1、将人工湿地设备化，使污水处理的停留时间缩短、效率提高;2、将污水处理与庭院花园建设结合起来;3、双管微孔布水装置使污水通过生物膜作进一步处理;4、该设备具有反冲洗功能，当污物堵塞设备时，可对系统进行反冲洗。
与专利号为200910243687.0的专利申请的最大的区别在于本设备不用机械曝气机供氧，不用能耗。用重力流实现水的流动和供氧，本设备具有隔油除油功能去除生活污水的各类油脂。
