申请日2013.10.23
公开(公告)日2014.05.21
IPC分类号C02F3/32; C02F9/14
摘要
本实用新型涉及一种针对农村生活污水的生物-生态处理系统，包括集水井和人工湿地，人工湿地表面设有保温覆盖膜，人工湿地一侧设有系统出水口，人工湿地另一侧与布水井一侧连通，布水井另一侧与接触氧化池连通;集水井设有系统进水口，集水井内设有潜水泵，潜水泵的出口与接触氧化池连通。采用本实用新型的结构后，即可确保污水处理效率，不会受季节温度的影响。
权利要求书
1.一种针对农村生活污水的生物-生态处理系统，包括集水井和人工湿 地，其特征是，所述人工湿地表面设有保温覆盖膜，所述人工湿地一侧设有 系统出水口，所述人工湿地另一侧与布水井一侧连通，所述布水井另一侧与 接触氧化池连通;所述集水井设有系统进水口，所述集水井内设有潜水泵， 所述潜水泵的出口与接触氧化池连通。
2.根据权利要求1所述针对农村生活污水的生物-生态处理系统，其特 征是，所述人工湿地包括上部碎石层、中部煤渣层和下部砾石层;所述砾石 层的一端延伸至与布水井相接、另一端延伸至与系统出水口相接。
3.根据权利要求2所述针对农村生活污水的生物-生态处理系统，其特 征是，所述砾石层砾石的直径为5-20cm;所述煤渣层煤渣的直径为2-3cm; 所述碎石层碎石的直径为1-2cm。
4.根据权利要求1所述针对农村生活污水的生物-生态处理系统，其特 征是，所述接触氧化池底部设有曝气装置，所述接触氧化池内在曝气装置上 方悬挂有填料。
5.根据权利要求4所述针对农村生活污水的生物-生态处理系统，其特 征是，所述填料分两部分、并分别位于曝气装置的两侧;所述曝气装置为潜 水曝气机。
6.根据权利要求1所述针对农村生活污水的生物-生态处理系统，其特 征是，所述接触氧化池与布水井相接的一侧上部设有与布水井连通的出水通 道。
7.根据权利要求1至6任一项所述针对农村生活污水的生物-生态处理 系统，其特征是，所述布水井由若干层多孔砖铺设构成。
8.根据权利要求1至6任一项所述针对农村生活污水的生物-生态处理 系统，其特征是，所述集水井、接触氧化池、布水井、人工湿地依次邻接。
9.根据权利要求1至6任一项所述针对农村生活污水的生物-生态处理 系统，其特征是，所述潜水泵位于集水井底部，所述潜水泵出口与管道一端 连通，所述管道另一端通向接触氧化池内下部;所述保温覆盖膜铺设于人工 湿地表面设有的温室骨架上;所述温室骨架上还设有通风窗。
10.根据权利要求1至6任一项所述针对农村生活污水的生物-生态处理 系统，其特征是，每个接触氧化池对应两个布水井，每个布水井对应一个人 工湿地。
说明书
针对农村生活污水的生物-生态处理系统
技术领域
本实用新型涉及一种生物-生态处理系统，尤其是一种针对农村生活污水 的生物-生态处理系统，属于农村生活污水处理技术领域。
背景技术
据申请人所知，农村生活污水主要来源于厨房污水、生活洗涤污水、冲 厕污水及畜禽养殖废水。农村生活污水中，有机物和氮、磷含量较高，一般 不含有毒物质;此外，污水中还含有合成洗涤剂及细菌、病毒、寄生虫卵等。
我国从上世纪80年代起逐步开展农村生活污水处理技术的开发和研究工 作，其中人工湿地处理技术应用最为广泛。然而，人工湿地系统在冬季运行 时受低温影响，处理效果大幅下降，很大地限制了人工湿地的应用。
实用新型内容
本实用新型的目的在于：针对上述现有技术存在的问题，提供一种针对 农村生活污水的生物-生态处理系统，能有效克服现有人工湿地系统存在的不 足，即便在冬季也能照常运行。
为了达到以上目的，本实用新型的技术方案如下：

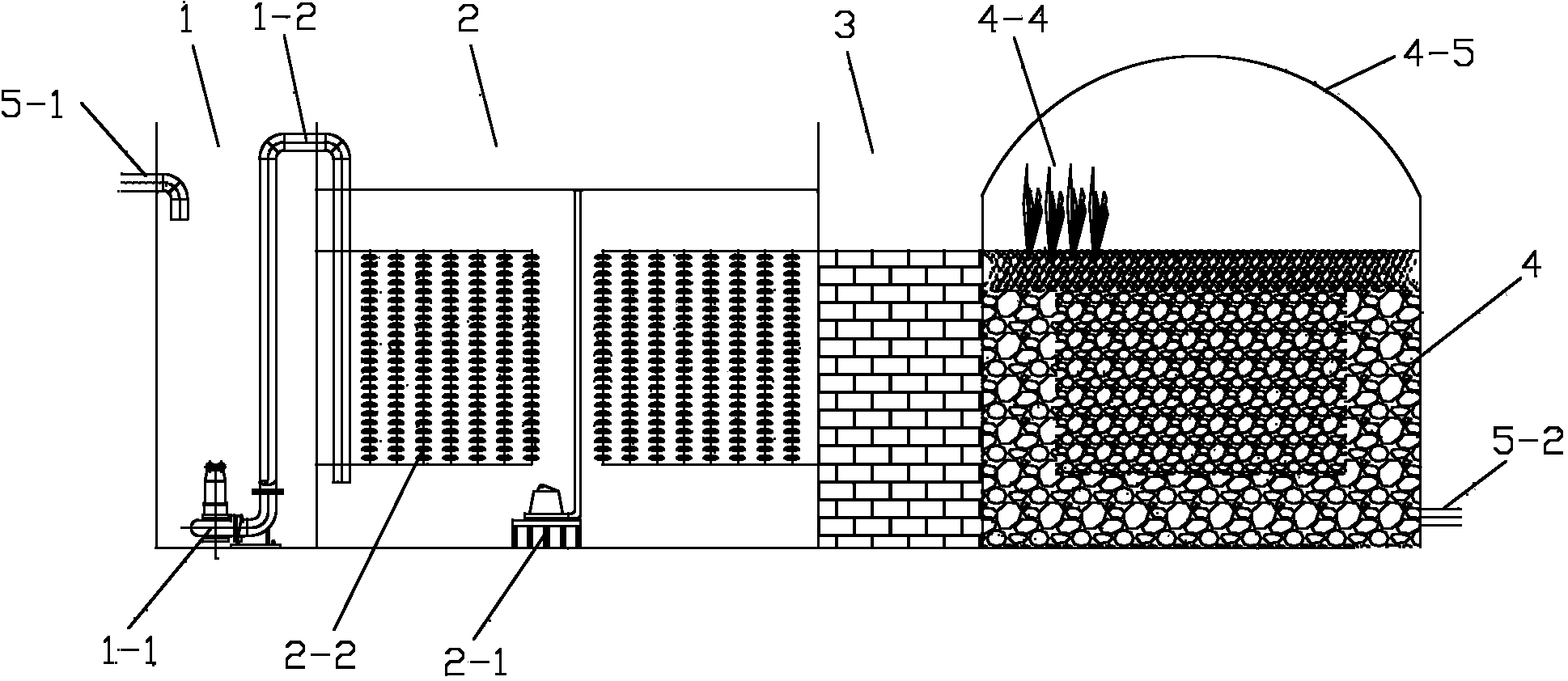

一种针对农村生活污水的生物-生态处理系统，包括集水井和人工湿地， 其特征是，所述人工湿地表面设有保温覆盖膜，所述人工湿地一侧设有系统 出水口，所述人工湿地另一侧与布水井一侧连通，所述布水井另一侧与接触 氧化池连通;所述集水井设有系统进水口，所述集水井内设有潜水泵，所述 潜水泵的出口与接触氧化池连通。
该结构中，保温覆盖膜可起到保温作用，使人工湿地上形成温室，这样 在冬季也不会降低处理效果。该结构在使用时，污水从系统进水口进入集水 井内，再由集水井内的潜水泵将污水抽至接触氧化池内，并进行生物处理， 去除污水中的有机污染物和氨氮等污染物质;然后污水经布水井均匀布水后 进入人工湿地;人工湿地可种植水生植物去除水体中的氮磷等物质，最后将 处理后的水经系统出水口排出即可。
本实用新型进一步完善的技术方案如下：
优选地，所述人工湿地包括上部碎石层、中部煤渣层和下部砾石层;所 述砾石层的一端延伸至与布水井相接、另一端延伸至与系统出水口相接。更 优选地，所述砾石层砾石的直径为5-20cm;所述煤渣层煤渣的直径为2-3cm; 所述碎石层碎石的直径为1-2cm。这样可保持水流通畅，并使人工湿地中形成 潜流;使用时可在上部碎石层中种植水生植物以进一步净化水体，并实现经 济价值。
优选地，所述接触氧化池底部设有曝气装置，所述接触氧化池内在曝气 装置上方悬挂有填料。更优选地，所述填料分两部分、并分别位于曝气装置 的两侧;所述曝气装置为潜水曝气机。这样可进一步保证生物处理效果。
优选地，所述接触氧化池与布水井相接的一侧上部设有与布水井连通的 出水通道。这样，污水在接触氧化池内处理后经出水通道自然跌水进入布水 井。
优选地，所述布水井由若干层多孔砖铺设构成。这样可进一步保证均匀 布水。
优选地，所述集水井、接触氧化池、布水井、人工湿地依次邻接。
优选地，所述潜水泵位于集水井底部，所述潜水泵出口与管道一端连通， 所述管道另一端通向接触氧化池内下部;所述保温覆盖膜铺设于人工湿地表 面设有的温室骨架上;所述温室骨架上还设有通风窗。
优选地，每个接触氧化池对应两个布水井，每个布水井对应一个人工湿 地。
采用本实用新型的结构后，即可确保污水处理效率，不会受季节温度的 影响。
