申请日2013.10.24
公开(公告)日2014.05.14
IPC分类号C02F9/14; C02F1/50; C02F3/02; C02F3/28
摘要
本实用新型公开了一种移动式污水处理装置，其设有箱式机动车，该箱式机动车上装载有污水处理装置;所述污水处理装置中的双电源供电设备为控制系统、取水潜水泵、提升泵、污泥提升泵、鼓风机提供电源;所述鼓风机通过管道与好氧生物处理系统内部连接;污水被取水潜水泵提取至水量调节池，所述提升泵将水量调节池内的污水提升至水解池进行水解酸化，经过水解酸化的污水在一级氧化池、二级氧化池中进行好氧生物处理后流进沉淀池，污水在沉淀池进行污泥和水分离工作，被分离出来的污泥可被污泥提升泵排出至污泥池，被分离出来的水流流向消毒池进行消毒工作，被消毒后的水在清水池中储存。本实用新型能够将污水处理后得到达到国家排放标准的水，具有方便运输，使用简单，机动性强的优点。
权利要求书
1.一种移动式污水处理装置，其特征在于：设有箱式机动车，该箱式机动 车上装载有污水处理装置;所述污水处理装置设有双电源供电设备、控制系统、 取水潜水泵、提升泵、污泥提升泵、鼓风机、水量调节池、水解池、好氧生物 处理系统、沉淀池、污泥池、消毒池、清水池;所述双电源供电设备电性连接 于控制系统、取水潜水泵、提升泵、污泥提升泵、鼓风机;所述取水潜水泵与 水量调节池之间通过管道一连接;所述水量调节池与所述水解池连通;所述水 解池与所述好氧生物处理系统内部连通;所述好氧生物处理系统与所述沉淀池 连通;所述污泥提升泵的污泥入口与所述沉淀池通过污泥输送管道连接;所述 消毒池与所述沉淀池连通;所述清水池与所述消毒池连通。
2.根据权利要求1所述一种移动式污水处理装置，其特征在于：所述水量 调节池内部上端设有用于截留废水中的废渣、漂浮物的格栅池。
3.根据权利要求1所述一种移动式污水处理装置，其特征在于：所述水解 池内装有高效厌氧生物填料。
4.根据权利要求1所述一种移动式污水处理装置，其特征在于：所述好氧 生物处理系统由一级氧化池和二级氧化池依次串联组成;所述一级氧化池内部 和所述二级氧化池内部均装有高效好氧生物填料，所述好氧生物处理系统底部 装有曝气装置;所述曝气装置与所述双电源供电设备电性连接，且所述曝气装 置与所述鼓风机管道连接。
5.根据权利要求1所述一种移动式污水处理装置，其特征在于：所述一级 氧化池顶端设有方便维修的盖板，该盖板一端与一级氧化池顶端铰接或扣接。
6.根据权利要求1所述一种移动式污水处理装置，其特征在于：所述沉淀 池内部设有由若干个斜管整列排布组成的斜管组。
7.根据权利要求1所述一种移动式污水处理装置，其特征在于：所述双电 源供电设备为发电机组。
8.根据权利要求1所述一种移动式污水处理装置，其特征在于：所述箱式 机动车上方设有箱体，该箱体将双电源供电设备、控制系统、取水潜水泵、提 升泵、污泥提升泵、鼓风机、水量调节池、水解池、好氧生物处理系统、沉淀 池、污泥池、消毒池、清水池包裹在内。
9.根据权利要求1所述一种移动式污水处理装置，其特征在于：还包括一 消毒装置，该消毒装置设有次氯酸钠投加器，其中所述次氯酸钠投加器通过管 道二与消毒池内部连接，所述二次氯发生器通过管道三与清水池内部连接。
说明书
一种移动式污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种移动式污水处理装 置。
背景技术
目前传统的污水处理装置均为采用土建或钢制就地固定安装，这种方式从 设计、安装到调试运行的周期很长，占地较多，另外对污水水源变化的灵活性 不够，例如部队野外集训、企业的野外作业，污水总量不少，对环境造成的污 染不可忽视。因为具有临时性、流动性，污水处理难度较高。移动式污水处理 装置可以车载移动，可有效的处理部队野外集训、企业的野外作业等产生的污 水。
实用新型内容
本实用新型的目的在于对上述问题不足之处，提供一种移动式污水处理装 置，能够将污水处理后得到达标的水，具有方便运输，使用简单，机动性强的 优点。
为了达到上述目的，本实用新型采用以下技术方案：

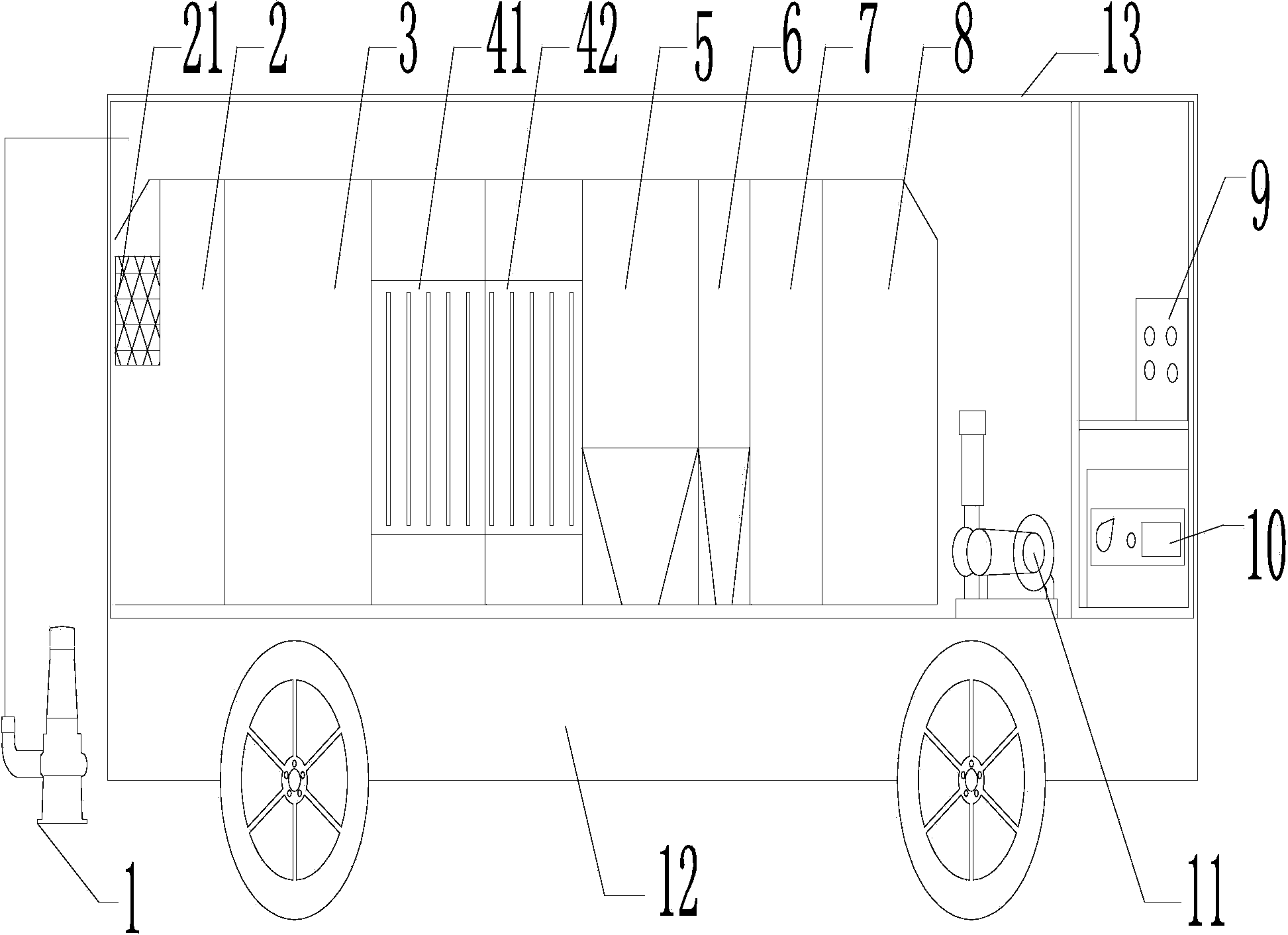

一种移动式污水处理装置，其设有箱式机动车，该箱式机动车上装载有污 水处理装置;所述污水处理装置设有双电源供电设备、控制系统、取水潜水泵、 提升泵、污泥提升泵、鼓风机、水量调节池、水解池、好氧生物处理系统、沉 淀池、污泥池、消毒池、清水池;所述双电源供电设备电性连接于控制系统、 取水潜水泵、提升泵、污泥提升泵、鼓风机;设有箱式机动车，该箱式机动车 上装载有污水处理装置;所述污水处理装置设有双电源供电设备、控制系统、 取水潜水泵、提升泵、污泥提升泵、鼓风机、水量调节池、水解池、好氧生物 处理系统、沉淀池、污泥池、消毒池、清水池;所述双电源供电设备电性连接 于控制系统、取水潜水泵、提升泵、污泥提升泵、鼓风机;所述取水潜水泵与 水量调节池之间通过管道一连接;所述水量调节池与所述水解池连通;所述水 解池与所述好氧生物处理系统内部连通;所述好氧生物处理系统与所述沉淀池 连通;所述污泥提升泵的污泥入口与所述沉淀池通过污泥输送管道连接;所述 消毒池与所述沉淀池连通;所述清水池与所述消毒池连通。
所述水量调节池内部上端设有用于截留废水中的废渣、漂浮物的格栅池。
所述格栅池与取水潜水泵之间通过管道一连接，所述管道一为柔性管道。
所述水解池内装有高效厌氧生物填料。
所述好氧生物处理系统由一级氧化池和二级氧化池依次串联组成;所述一 级氧化池内部和所述二级氧化池内部均装有高效好氧生物填料，所述好氧生物 处理系统底部装有曝气装置;所述曝气装置与所述双电源供电设备电性连接， 且所述曝气装置与所述鼓风机管道连接)。
所述一级氧化池顶端设有方便维修的盖板，该盖板一端与一级氧化池顶端 铰接或扣接。
所述沉淀池内部设有由若干个斜管整列排布组成的斜管组。
所述双电源供电设备为发电机组，所述双电源供电设备可与市电相互切换。
所述箱式机动车上方设有箱体，该箱体将双电源供电设备、控制系统、取 水潜水泵、提升泵、污泥提升泵、鼓风机、水量调节池、水解池、好氧生物处 理系统、沉淀池、污泥池、消毒池、清水池包裹在内。
本实用新型还包括一消毒装置，该消毒装置设有次氯酸钠投加器，其中所 述次氯酸钠投加器通过管道二与消毒池内部连接，所述二次氯发生器通过管道 三与清水池内部连接。
当目的地需要进行污水处理工作时，首先整个小车运输至目的地，其次将 取水潜水泵安置在水源处，然后对发电机组进行打火发电，通过控制系统控制 取水潜水泵、提升泵、污泥提升泵及鼓风机的运行状态，污水被取水潜水泵吸 入，污水经过管道一流入格栅池，截留废水中的废渣和漂浮物，然后进入水量 调节池均衡污水水量，再用提升泵均匀的提升进入水解池进行水解酸化，水解 池出水进入好氧生物处理系统，该好氧生物处理系统由一级氧化池和二级氧化 池串联在一起，进一步降解有机物，接触氧化池出水进入沉淀池进行泥水分离， 沉淀后的上清液达到排放标准，可直接排放。沉淀池沉淀下来的剩余污泥则经 污泥提升器抽至污泥池，进行消化及浓缩处理。由于最终产生污泥量很少。
前段的缺氧段为一级氧化池，后段的好氧段为二级氧化池，所述一级氧化 池和二级氧化池串联在一起。厌氧菌将污水中的淀粉、纤维、碳水化合物等悬 浮污染物和可溶性有机物水解为有机酸，使大分子有机物分解为小分子有机物， 不溶性的有机物转化成可溶性有机物，当这些经缺氧水解的产物进入二级氧化 池进行好氧处理时，提高污水的可生化性，提高氧的效率;厌氧菌将蛋白质、 脂肪等污染物进行氨化游离出氨，在缺氧条件下，厌氧菌的反硝化作用将NO3- 还原为分子态氮(N2)完成C、N、O在生态中的循环，实现污水无害化处理。
污水进入水解池后，与回流污泥混合。活性污泥中的聚磷菌在这一过程中 大量吸收污水中的BOD，并将污泥中的磷以正磷酸盐的形式释放到混合液中。 混合液进入氧化池后，有机物被氧化分解，同时聚磷菌大量吸收混合液中的正 磷酸盐到污泥中。由于聚磷菌在好氧条件下吸收的磷多于厌氧条件下释放的磷， 因此污水经过“厌氧-好氧”的交替作用和沉淀池的污泥分离达到除磷的目的。
本实用新型采用上述结构能够将污水处理后得到达标的水，具有方便运输， 使用简单，机动性强的优点。
