摘要

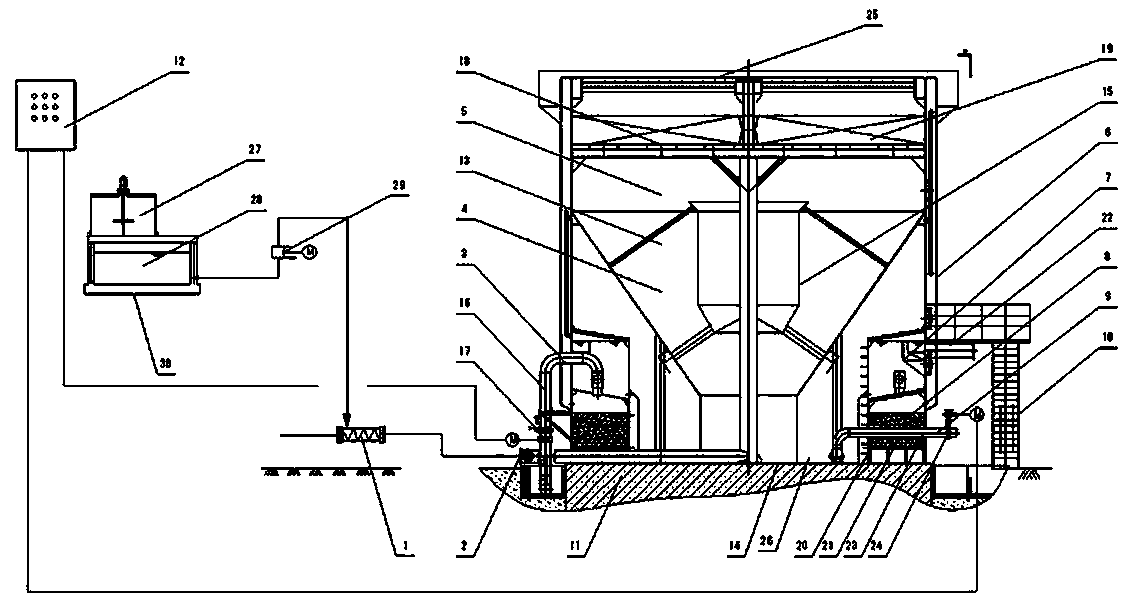

一种高效炭黑废水处理净化装置，是由絮凝剂投加装置、管道混合器、一体化高浊度净水器和PLC控制器组成。一体化高浊度净水器是将旋流反应、悬浮澄清、斜管沉淀、顶部刮渣、污泥浓缩、过滤及清水箱有机地结合起来的一类高浊度水处理设备，一体化高浊度净水器安装在净水器基础(11)上，悬浮澄清池总成(4)焊接在净水器底板(14)上的中央部位，其下部中心筒体(15)径向开孔与进水管总成(2)相连，中心筒体(15)外净水器底板(14)上焊有排泥管(23)，排泥管与排泥阀(24)连接，排泥阀(24)与PLC控制器(12)连接，本装置能处理亲水性和疏水性的炭黑，能有效的取出炭黑和石油类，能耗及药剂消耗低，占地面积小，投资小，净化效率高，出水水质好。
权利要求书
1. 一种高效炭黑废水处理净化装置，由管道混合器、一体化高浊度净水器、PLC控制器、进水管总成、反冲洗系统、悬浮澄清池总成、沉淀池总成、净水器本体、清水箱总成、过滤池总成、排泥总成、旋梯走道总成、净水器基础、顶部刮渣、污泥浓缩池和絮凝剂投加装置构成，其特征在于：一体化高浊度净水器(13)是将旋流反应、悬浮澄清、斜管沉淀、污泥浓缩、顶部刮渣、过滤及清水箱有机地结合起来的一类高浊度水处理设备，一体化高浊度净水器(13)安装在净水器基础(11)上，悬浮澄清池总成(4)焊接在净水器底板(14)上的中央部位，其下部中心筒体(15)径向开孔与进水管总成(2)相连，中心筒体(15)外净水器底板(14)上焊有排泥管(23)，排泥管与排泥阀(24)连接，排泥阀(24)与PLC控制器(12)连接，悬浮澄清池总成(4)与净水器本体(6)之间安装清水箱总成(7)及过滤池总成(8)，悬浮澄清池总成(4)、过滤池总成(8)与底板(14)间安装污泥浓缩池(26)，在过滤池总成(8)顶部装有反冲洗管(16)及反冲洗阀门(17)，反冲洗阀门(17)与PLC控制器(12)连接，斜管托架(18)安装在悬浮澄清池总成(4)上部，与净水器本体(6)焊接，其上铺有斜管(19)，斜管上部安装顶部刮渣装置(25)，滤头板(20)安装在净水器底部(14)或顶部，滤头板(20)上装有滤头，滤头板(20)与斜管之间或滤头板与清水箱之间装有滤料(21)，净水器的出水管(22)从环形清水箱总成(7)的上部引出，旋梯走道总成(10)安装在一体化高浊度净水器(13)的一侧。
2.根据权利要求1所述的高效炭黑废水处理净化装置，其特征在于：絮凝剂投加装置(30)由溶药箱(27)、投药箱(28)、计量泵(29)组成，投药箱(28)通过管道和管道上的计量泵(29)与管道混合器(1)连接。
说明书
一种高效炭黑废水处理净化装置
技术领域
本实用新型涉及一种天然气制乙炔产生的废水处理装置，特别是一种高效炭黑废水处理净化装置。
技术背景
现有流行的炭黑废水处理装置是由预沉池+絮凝反应池+二沉池组成的处理天然气制乙炔产生的炭黑废水处理装置。其缺点有：第一，由于不同的天然气制乙炔产生的炭黑废水中的炭黑比重不一，且含有石油类，处理后的出水炭黑和SS浓度仍然较高，达不到排放要求;第二，常规炭黑废水处理装置一般采用分体式设备组合而成，占地面积大，投资运行成本高;第三，劳动强度大，难以实现自控操作。
发明内容
实用新型的目的在于提供一种高效炭黑废水处理净化装置，本装置利用炭黑废水中炭黑的亲水性和比重的差异性特点，炭黑废水通过投加絮凝剂经过管道混合器高效混合、旋流反应、悬浮澄清、斜管沉淀、顶部刮渣、污泥浓缩以及过滤等工序处理后，出水炭黑浓度≤20mg/L,悬浮物(SS)≤20mg/L，石油类≤1mg/L，远低于《污水综合排放标准》GB8978-1996一级排放标准。本装置具有能耗及药剂消耗低，占地面积小，投资小，净化效率高，出水水质好等特点。
本发明构成：一种高效炭黑废水处理净化装置，由管道混合器、一体化高浊度净水器、PLC控制器、进水管总成、反冲洗系统、悬浮澄清池总成、沉淀池总成、净水器本体、清水箱总成、过滤池总成、排泥总成、旋梯走道总成、净水器基础、顶部刮渣装置、污泥浓缩池和絮凝剂投加装置构成，其特征在于：一体化高浊度净水器是将旋流反应、悬浮澄清、斜管沉淀、污泥浓缩、顶部刮渣、过滤及清水箱有机地结合起来的一类高浊度水处理设备，一体化高浊度净水器安装在净水器基础上，悬浮澄清池总成焊接在净水器底板上的中央部位，其下部中心筒体径向开孔与进水管总成相连，中心筒体外净水器底板上焊有排泥管，排泥管与排泥阀连接，排泥阀与PLC控制器连接，悬浮澄清池总成与净水器本体之间安装清水箱总成及过滤池总成，悬浮澄清池总成、过滤池总成与底板间安装污泥浓缩池，在过滤池总成顶部装有反冲洗管及反冲洗阀门，反冲洗阀门与PLC控制器连接，斜管托架安装在悬浮澄清池总成上部，与净水器本体焊接，其上铺有斜管，斜管上部安装顶部刮渣装置，滤头板安装在净水器底部或顶部，滤头板上装有滤头，滤头板与斜管之间或滤头板与清水箱之间装有滤料，净水器的出水管从环形清水箱总成的上部引出，旋梯走道总成安装在一体化高浊度净水器的一侧。
絮凝剂投加装置由溶药箱、投药箱、计量泵组成，投药箱通过管道和管道上的计量泵与管道混合器连接。
与现有技术比较，本装置是由絮凝剂投加装置、管道混合器、一体化高浊度净水器和PLC控制器组成。絮凝剂投加装置由溶药箱、投药箱、计量泵组成;一体化高浊度净水器装置由旋流反应、悬浮澄清、斜管沉淀、顶部刮渣、污泥浓缩、过滤及清水箱等工序组成。它具有以下优点：第一，由于天然气制乙炔的工艺包装置不同，产生的炭黑废水中的炭黑既有亲水性的，又有疏水性的，而本装置均能够处理废水中的炭黑;第二，由于天然气制乙炔的工艺包装置不同，产生的炭黑比重不一，一般介于0.8×103-1.05×103kg/m3,炭黑浓度高达3000mg/L，且含有石油类浓度达50 mg/L，本装置均能够有效的去除炭黑和石油类;第三，炭黑废水通过投加絮凝剂经过管道混合器高效混合、旋流反应、悬浮澄清、斜管沉淀、顶部刮渣、污泥浓缩以及过滤等工序处理后，出水炭黑浓度≤20mg/L,悬浮物(SS)≤20mg/L，石油类≤1mg/L，远低于《污水综合排放标准》GB8978-1996一级排放标准;第四，本装置具有能耗及药剂消耗低，占地面积小，投资小，净化效率高，出水水质好等特点。
