申请日2014.01.04
公开(公告)日2014.08.13
IPC分类号B65D88/26; B65D90/04; B65D90/54; B65D90/00
摘要

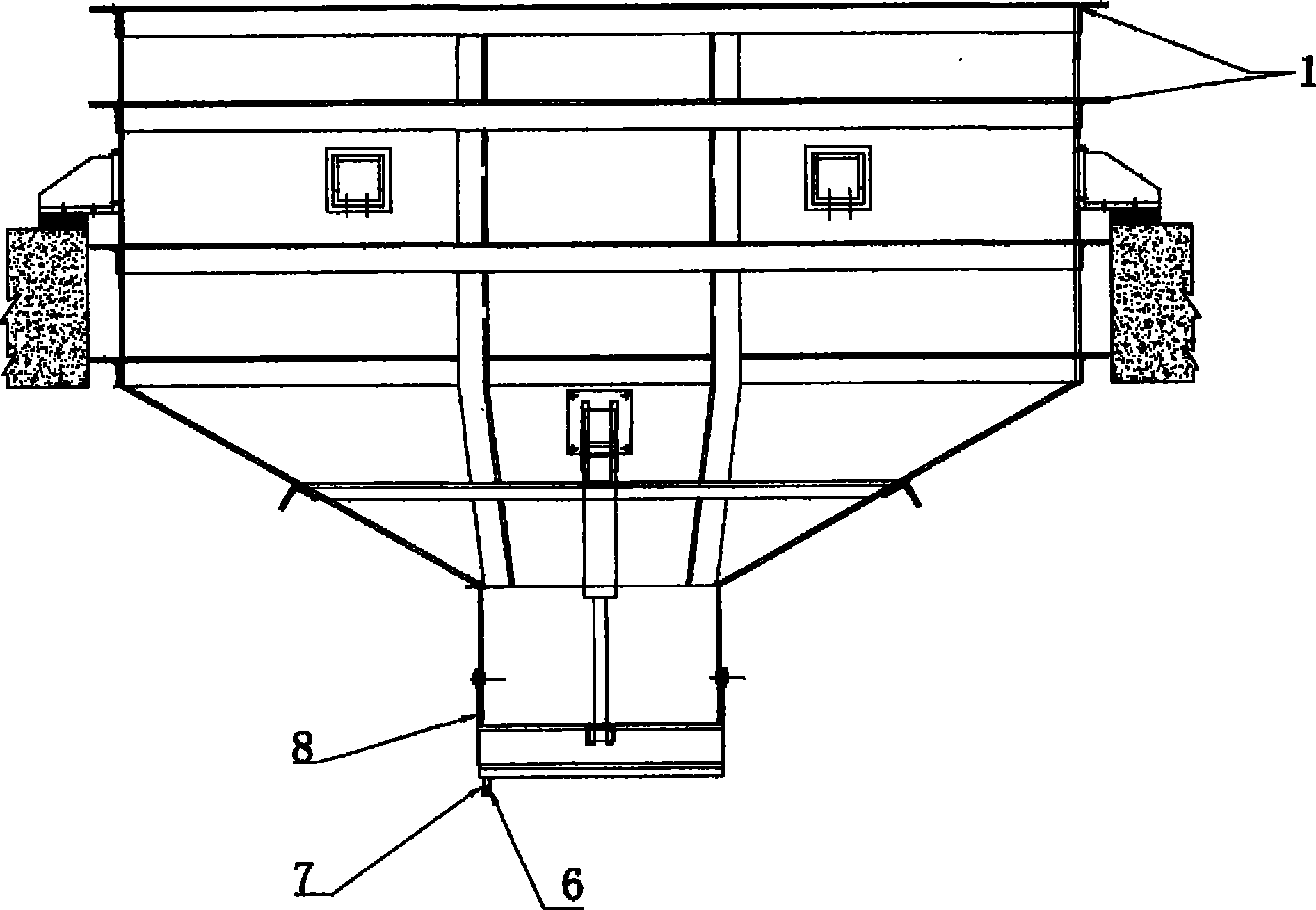

本实用新型公开了一种污泥卸料斗，其具有安装于RC楼板的仓体组件，该仓体组件包括内设污泥存放腔的仓体(2)，所述仓体外壁周向设有多道加强环(1)，该仓体下部设有卸料口且在该卸料口处安装有由气缸组件(5)控制开启与关闭的翻盖拖斗(8)，所述仓体敞口处的边沿周向设置有夹持固定件。本实用新型的有益效果是：该料斗有效的解决了污泥存放和排泄的问题，货车无需等待作业人员将泥土搬运上货车。
权利要求书
1.污泥卸料斗，其具有安装于RC楼板的仓体组件，其特征在于，该仓体组件包括内设污泥存放腔的仓体(2)，所述仓体外壁周向设有多道加强环(1)，该仓体下部设有卸料口且在该卸料口处安装有由气缸组件(5)控制开启与关闭的翻盖拖斗(8)，所述仓体敞口处的边沿周向设置有夹持固定件。
2.根据权利要求1所述的污泥卸料斗，其特征在于，所述仓体组件以SUS304不锈钢制成。
3.根据权利要求1所述的污泥卸料斗，其特征在于，所述加强环为角钢，角钢与仓体外壁之间以焊接连接，且角钢与角钢之间的交错位置进行焊接连接。
4.根据权利要求1所述的污泥卸料斗，其特征在于，所述翻盖拖斗包括左、右开合部件，所述左、右开合部件的接口处安装有盛水皿(6)，该盛水皿(6)安装有控制阀(7)。
5.根据权利要求1所述的污泥卸料斗，其特征在于，所述仓体具有方形的上部、与上部相邻的锥状部分、与锥状部件相邻的方形下部。
6.根据权利要求1所述的污泥卸料斗，其特征在于，所述仓体内表面涂覆有陶瓷耐磨层。
7.根据权利要求1所述的污泥卸料斗，其特征在于，所述夹持固定件为90度角钢。
说明书
污泥卸料斗
技术领域
本实用新型涉及一种污泥卸料斗。
背景技术
在日常生活中，施工现场在运输污泥时，作业车辆需等候作业人员将污泥逐 一运送至货车料斗内。车辆等待工时浪费。特别是装运地点不允许大型铲土机 进入的的情况下，造成的作业等待更加明显。该装置有效的减少了运送污泥和 挖取污泥相互需要等待的时间。污泥可以存储在料斗内。车辆前来运送污泥时 由气控装置打开。
实用新型内容
本实用新型的目的就是为了解决上述问题，提供一种污泥卸料斗。
为了实现上述目的，本实用新型采用如下技术方案：
污泥卸料斗，其具有安装于RC楼板的仓体组件，该仓体组件包括内设污泥 存放腔的仓体(2)，所述仓体外壁周向设有多道加强环(1)，该仓体下部设 有卸料口且在该卸料口处安装有由气缸组件(5)控制开启与关闭的翻盖拖斗 (8)，所述仓体敞口处的边沿周向设置有夹持固定件。
作为对本实用新型的进一步改进在于，所述仓体组件以SUS304不锈钢制成。
作为对本实用新型的进一步改进在于，所述加强环为角钢，角钢与仓体外壁 之间以焊接连接，且角钢与角钢之间的交错位置进行焊接连接。
作为对本实用新型的进一步改进在于，所述翻盖拖斗包括左、右开合部件， 所述左、右开合部件的接口处安装有盛水皿(6)，该盛水皿(6)安装有控制 阀(7)。
作为对本实用新型的进一步改进在于，所述仓体具有方形的上部、与上部相 邻的锥状部分、与锥状部件相邻的方形下部。
作为对本实用新型的进一步改进在于，所述仓体内表面涂覆有陶瓷耐磨层。
作为对本实用新型的进一步改进在于，所述夹持固定件为90度角钢。
本实用新型具有如下有益效果：该料斗有效的解决了污泥存放和排泄的问 题，货车无需等待作业人员将泥土搬运上货车。
该污泥卸料斗具有按需存储，按量排放的功能，作业人员可分工合作，提高 工作效率，大大减少人力搬运污泥的成本。
