申请日2013.10.24
公开(公告)日2014.03.12
IPC分类号B01D21/02; B01D21/26; B01D21/24
摘要

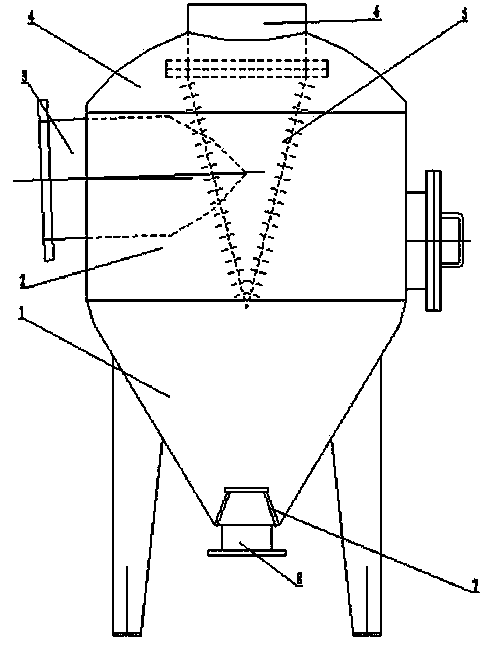

本发明公开了一种管路污水分离装置，包含锥状收集体，直段回旋体，椭圆状封顶，切向进水管，倒锥形微孔集水管，出水管，杂质污物收集罩，排污口，锥状收集体与直段回旋体连接，直段回旋体与椭圆状封顶连接，切向进水管与直段回旋体连接，椭圆状封顶与出水管连接，倒锥形微孔集水管与出水管连接，杂质污物收集罩与锥状收集体连接，排污口与锥状收集体连接，锥状收集体与直段回旋体及椭圆状封顶连接构成一个变向分离空间，切向空间进水管使得水流由直流变向为旋流，倒锥形微孔出水管分离凝结水所含的未分离的悬浮物。本发明具有结构简单合理，分离排污快捷，操作轻松方便，节能降耗，工作环境好，安全可靠等优点。
权利要求书
1.一种管路污水分离装置，包括收集体，回旋体，封顶，切向进水管，微孔集水管，出水管，杂质污物收集罩，排污口等，其特征在于：收集体与回旋体连接，回旋体与封顶连接，切向进水管与回旋体连接，封顶与出水管连接，微孔集水管与出水管连接，杂质污物收集罩与收集体连接，排污口与收集体连接，收集体与回旋体及封顶连接构成一个变向分离空间。
2.根据权利要求1所述的管路污水分离装置，其特征在于：所述收集体为锥状，所述回旋体为圆柱形，所述封顶为椭圆形，所述微孔集水管为倒锥形。
说明书
管路污水分离装置
技术领域
本发明涉及一种分离装置，尤其适用于火力发电厂冷凝水回收系统的管路污水分离装置。
背景技术
现有技术中，能源是人类生存和发展的重要物质基础，能源的人均占有量、能源的构成、能源的使用率往往作为衡量一个国家的现代化发展程度。随着社会的发展和工业的进步，能源危机已成为全世界亟待解决、关系人类生死存亡的大问题。据专家估计，如果不改变能源消耗结构和速度，不开发新能源，在距今200～300年后，世界上的全部能源将消耗殆尽，因此，有效节能已成为全球性能源问题研究的核心之一。
一个高效运行的蒸汽冷凝水回收系统，将会显著提高整个热力系统的效率，节约电、煤、水及污染处理费用，对工厂的节能降耗，提高经济效益有显著的作用。如何设计一套有效、合理的利用冷凝水及其热的回收利用循环系统，达到最佳节能降耗效果是现今值得探讨的问题。
火力发电厂的冷凝水回收系统之中，由于设备老化、冲蚀、密闭不严、水结垢、水处理的杂质等诸多因素，导致水中含有不利于机组运行的悬浮物等杂质。
现代通常采用的都是管道内阀门前加装筛网式过滤器、框架式网格管道除污器或者将凝结水收集沉淀后部分排放。
发明内容
本发明的目的是提供一种结构简单合理，分离排污快捷，操作轻松方便，节能降耗，工作环境好，安全可靠的管路污水分离装置。
本发明是这样达到上述目的，一种管路污水分离装置，包括收集体，回旋体，封顶，切向进水管，微孔集水管，出水管，杂质污物收集罩，排污口等，其特征在于：收集体与回旋体连接，回旋体与封顶连接，切向进水管与回旋体连接，封顶与出水管连接，微孔集水管与出水管连接，杂质污物收集罩与收集体连接，排污口与收集体连接，收集体与回旋体及封顶连接构成一个变向分离空间。
所述收集体为锥状，所述回旋体为圆柱形，所述封顶为椭圆形，所述微孔集水管为倒锥形。
本发明的有益效果是利用水流变向所产生的分离力，使得凝结水所含的悬浮物快速便捷分离，有效的解决了系统凝结水在线不能清除杂质的难题，还节约了凝结水收集沉淀过程所消耗的热量。
