申请日2014.02.27
公开(公告)日2014.06.18
IPC分类号B01D24/16
摘要
污水过滤器，过滤罐内部设有硅藻土室，内填有硅藻土颗粒，硅藻土室的进水端面和出水端面固装有微孔滤网，硅藻土室出水端的一侧是净水室，净水室与净水管连通，硅藻土室进水端的一侧是污水室，污水室与污水管连通，污水管上设有阀门和水泵，污水室的底部设有带阀门的排污管，所述的微孔滤网是不锈钢滤网或无毒的塑料滤网，硅藻土在微孔滤网上形成过滤“膜”层，污水中的大颗粒杂质被微孔滤网阻挡，污水中的细小杂质、油污、化学物质被硅藻土“膜”层阻隔，在水泵的加压下，污水过滤效果好，使用寿命长，硅藻土价格低廉，反洗后的硅藻土可重复利用，能使污水处理成本大幅降低。
权利要求书
1.污水过滤器，包括过滤罐，其特征在于：过滤罐内部设有硅藻土室，硅 藻土室内填充有100～1200目的硅藻土颗粒，硅藻土室的进水端面和出水端面 固装有微孔滤网，硅藻土室通过加料管与设在过滤罐外部的水箱连通，加料管 上设有阀门和水泵，硅藻土室设有排料管，在过滤罐外部的排料管上设有阀门， 硅藻土室出水端的一侧是净水室，净水室与净水管连通，净水管上设有阀门， 净水室通过水管与水箱连通，该水管上设有阀门，净水室通过气管与气泵连接， 硅藻土室进水端的一侧是污水室，污水室与污水管连通，污水管上设有阀门和 水泵，污水室的底部设有带阀门的排污管，所述的水箱上设有储料罐，储料罐 通过料管与水箱连通，该料管上设有阀门。
2.根据权利要求1所述的污水过滤器，其特征在于：所述的微孔滤网是不 锈钢滤网或无毒的塑料滤网，塑料滤网内装有不锈钢支架。
说明书
污水过滤器
技术领域
本发明提供一种污水过滤器，属污水处理设备领域。
背景技术
目前，污水处理多采用沉淀池、用帆布纤维布做过滤网和化学药品处理等方 法，过滤池的占地面积大，过滤污水速度慢，一些悬浮在水中的絮状物无法滤 除，过滤效果差;采用帆布纤维布过滤污水，帆布纤维布耐腐蚀性能差，使用 寿命短;采用化学药品处理污水，处理成本高，残渣需要特殊处理，污染环境， 不环保。
发明内容
本发明的目的是提供一种污水过滤器，本过滤器过滤污水速度快，效果好， 使用环保、寿命长，且成本低。

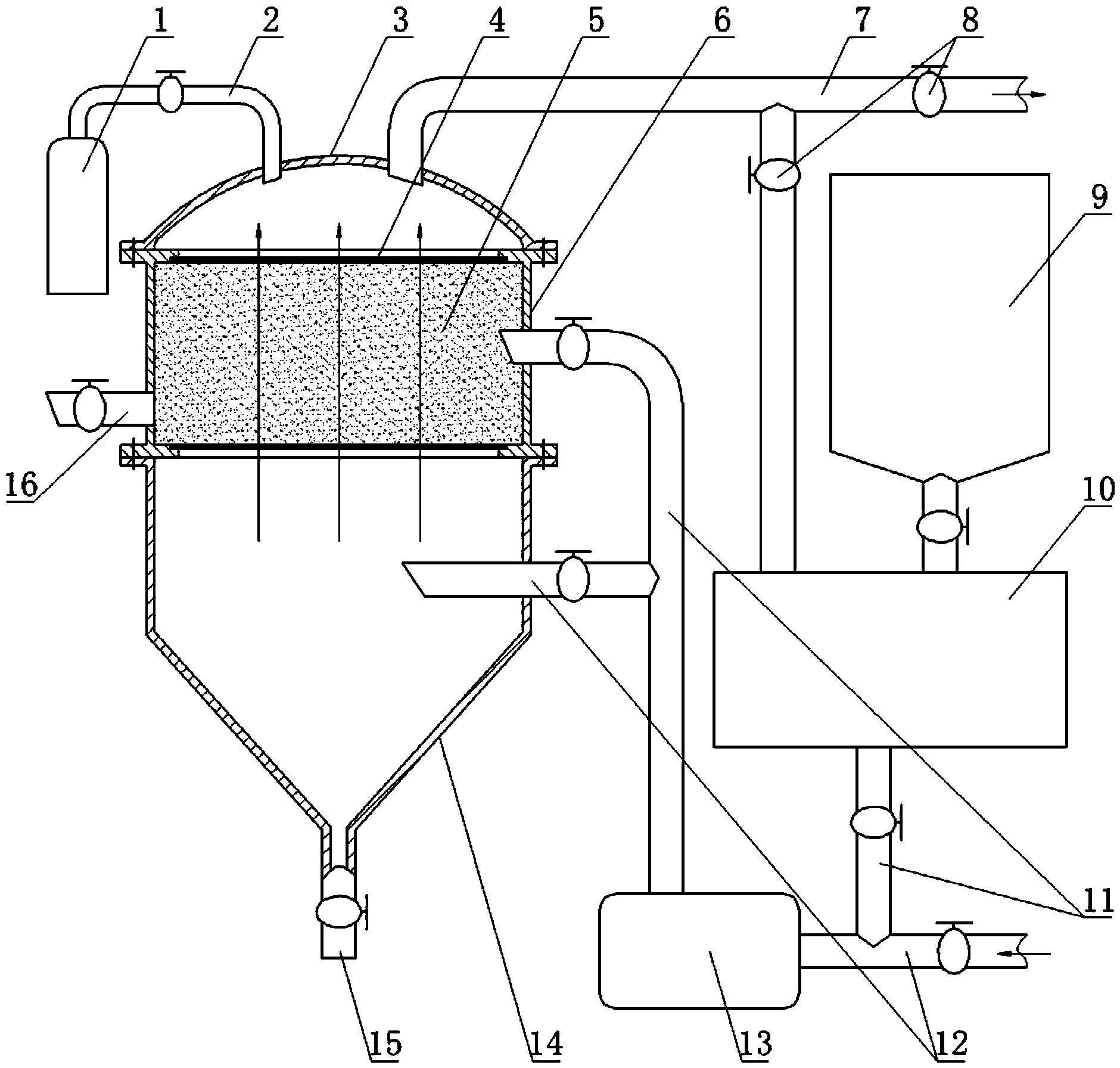

本发明的技术方案是：污水过滤器，包括过滤罐，其特征在于：过滤罐内部 设有硅藻土室，硅藻土室内填充有100～1200目的硅藻土颗粒，硅藻土室的进 水端面和出水端面固装有微孔滤网，硅藻土室通过加料管与设在过滤罐外部的 水箱连通，加料管上设有阀门和水泵，硅藻土室设有排料管，在过滤罐外部的 排料管上设有阀门，硅藻土室出水端的一侧是净水室，净水室与净水管连通， 净水管上设有阀门，净水室通过水管与水箱连通，该水管上设有阀门，净水室 通过气管与气泵连接，硅藻土室进水端的一侧是污水室，污水室与污水管连通， 污水管上设有阀门和水泵，污水室的底部设有带阀门的排污管，所述的水箱上 设有储料罐，储料罐通过料管与水箱连通，该料管上设有阀门。所述的微孔滤 网是不锈钢滤网或无毒的塑料滤网，塑料滤网内装有不锈钢支架。
硅藻土通常呈浅黄色或浅灰色，质软，多孔而轻，工业上常用来作为保温材 料、填料、研磨材料、脱色剂及催化剂载体等。硅藻土的PH值为中性、无毒， 吸附性能强，显微镜下可观察到硅藻土的多孔性构造，这种微孔结构使具有吸 污滤污的特性，以往也用硅藻土进行过污水处理，但由于没有配套、成套的过 滤设备，只是将硅藻土直接倒入滤槽中，形成过滤层，靠水自身的重力或流动 性渗透出滤层，获得高质量的净水，但这种过滤的方法速度较慢，不能满足生 活、生产需要，并且硅藻土内混入大量杂质，使硅藻土的过滤寿命短，且无法 回收再利用，同时一部分流失的硅藻土也造成了浪费。
本发明的技术关键是在过滤罐内部的硅藻土室两端设有微孔的滤网，硅藻土 经过数次内循环后，较大颗粒的硅藻土堵塞了滤网上的微孔，使微孔进一步缩 小，中等颗粒的硅藻土随内循环逐渐堵塞大颗粒硅藻土与滤网微孔间的缝隙， 随后剩余的极细小微孔由更小颗粒的硅藻土阻塞，经过数次内循环后，靠近净 水室一侧的硅藻土颗粒较大，靠近污水室一侧的硅藻土颗粒较小，靠硅藻土优 良的吸附性即形成大颗粒、中颗粒、小颗粒的滤层，当硅藻土中最细小颗粒的 硅藻土吸附在污水室一侧的微孔滤网上形成过滤“膜”层后，关闭内循环，打 开外循环，污水由污水管进入污水室，污水中大颗粒的杂质被滤网过滤，不会 与硅藻土室内的硅藻土混杂，穿过微孔滤网的细小杂质、油污、化学物质等被 靠近污水室一侧表层的细小硅藻土阻隔吸附，在水泵的加压下，可持续不断的 对污水进行快速过滤;
当出水流量小于预算值时，说明靠近污水室一侧的细小硅藻土上的微孔和相 邻硅藻土颗粒的间隙已被杂质添满，此时关闭内、外循环的所有阀门，打开气 泵，向净水室内加压，当过气压力达到规定数值时，迅速打开污水室底部的排 污管，进行反洗，携带有杂质表层的细小硅藻土和污水室内的杂质在高压下随 过滤罐中的存水迅速从排污管中排出，而硅藻土室内的绝大部分硅藻土则在微 孔滤网的阻隔下留在了硅藻土室内，当反洗完成后，关闭排污阀和气泵，打开 内循环，使硅藻土重新微孔滤网上形成过滤“膜”层，再关闭内循环，打开外 循环，便可继续进行污水处理，当多次反洗后，硅藻土室内高目数的硅藻土部 分流失，可在内循环时通过储料罐向水箱内添加一定量的高目数硅藻土向硅藻 土室内进行补充，当全部硅藻土实效时，可通过排料管将硅藻土室内的硅藻土 全部用水冲洗排出，由储料罐经加料管填充新土。
本发明的优点是：使硅藻土在微孔滤网上形成过滤“膜”层，污水中的大颗 粒杂质被微孔滤网阻挡，污水中的细小杂质、油污、化学物质被硅藻土“膜” 层阻隔，在水泵的加压下，污水过滤效果好，使用寿命长，硅藻土价格低廉， 反洗后的硅藻土可重复利用，能使污水处理成本大幅降低。
