申请日2010.04.20
公开(公告)日2010.12.08
IPC分类号C02F1/44
摘要
本实用新型公开了一种家用膜水处理净化器。它包括第一封头、嵌入式布水器、超滤膜、筒体、第二封头、挡块、滤芯封头、进水导流管、导流板、净水器进水口、超滤膜产水口、超滤膜浓水口;筒体内一端设有第一封头，第一封头上设有超滤膜产水口和净水器进水口，净水器进水口一侧设有进水导流管，进水导流管上套有滤芯封头，滤芯封头一侧中心设有嵌入式布水器，滤芯封头上设有U型超滤膜，筒体内另一端设有第二封头，第二封头一侧设有导流板，第二封头设有超滤膜浓水口，第一封头和第二封头通过挡块固定在筒体内，第一封头和第二封头与筒体之间设有密封圈。本实用新型设计合理，结构简单，造价更低，是家庭用水理想的净水设备。
摘要附图
权利要求书
1.一种家用膜水处理净化器，其特征在于包括第一封头(1)、嵌入式布水器(2)、超滤膜(3)、筒体(4)、第二封头(5)、挡块(6)、滤芯封头(7)、进水导流管(8)、导流板(9)、净水器进水口(10)、超滤膜产水口(11)、超滤膜浓水口(12);筒体(4)内一端设有第一封头(1)，第一封头(1)上设有超滤膜产水口(11)和净水器进水口(10)，净水器进水口(10)一侧设有进水导流管(8)，进水导流管(8)上套有滤芯封头(7)，滤芯封头(7)一侧中心设有嵌入式布水器(2)，滤芯封头(7)上设有U型超滤膜(3)，筒体(4)内另一端设有第二封头(5)，第二封头(5)一侧设有导流板(9)，第二封头(5)设有超滤膜浓水口(12)，第一封头(1)和第二封头(5)通过挡块(6)固定在筒体(4)内，第一封头(1)和第二封头(5)与筒体(4)之间设有密封圈。
说明书
家用膜水处理净化器
技术领域
本实用新型涉及净化器，尤其涉及一种家用膜水处理净化器。
背景技术
目前家庭生活中现有的家用膜净水器种类比较多，对家庭用水的净化效果、净化程度深浅不一。对于目前市场上销售的同类家用膜存在以下几点问题：一、家用膜将膜丝装在相应的外壳即滤筒中，再将整个滤筒作为一个元件装在外壳体中，进行过滤，这样做造成的结果是结构复杂、材料浪费、空间没有得到充分利用、有效面积小;二、普遍的家用膜采用的是内压式净水，即外来水源先进入膜丝，经过内压方式，透过膜壁产水，内压式结构容易引起内孔堵塞，对进水水质要求高，其产品抗堵塞能力较差，使用寿命较短;三、普遍内压式结构家用膜承压范围较小，水压高容易破裂，抗压能力较差。
发明内容
本实用新型目的是克服现有技术缺点，提供一种家用膜水处理净化器。

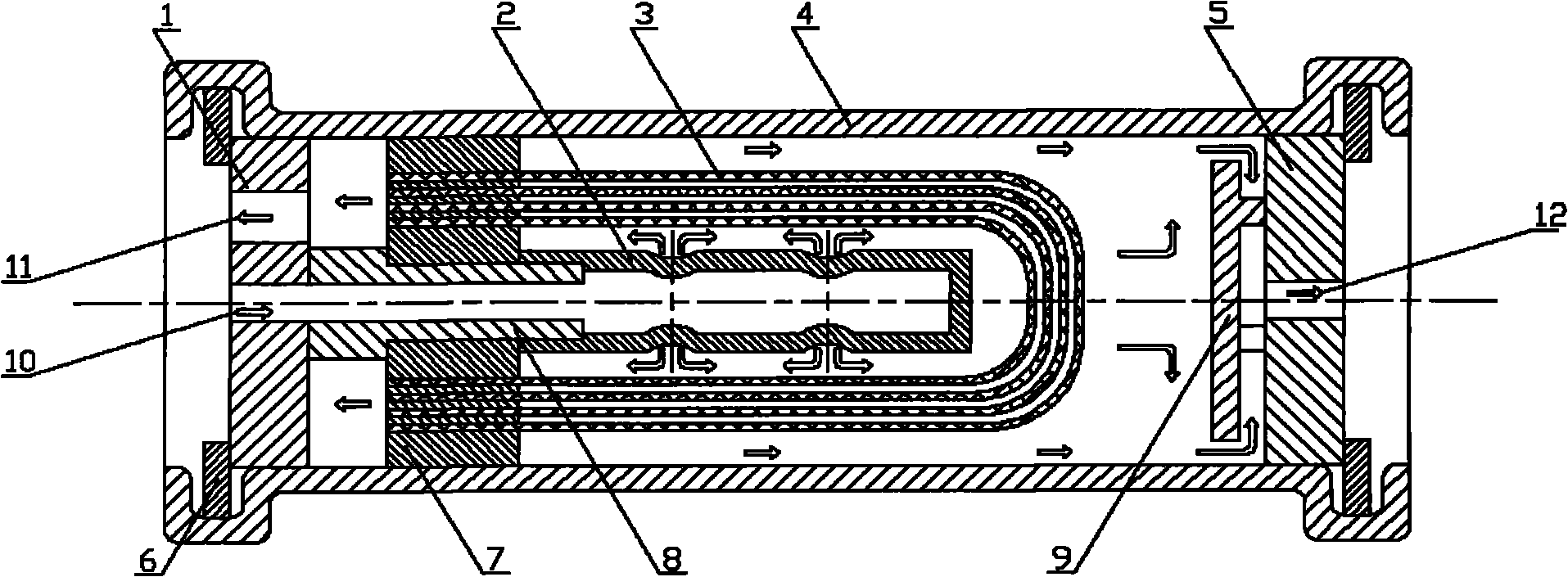

家用膜水处理净化器包括第一封头、嵌入式布水器、超滤膜、筒体、第二封头、挡块、滤芯封头、进水导流管、导流板、净水器进水口、超滤膜产水口、超滤膜浓水口;筒体内一端设有第一封头，第一封头上设有超滤膜产水口和净水器进水口，净水器进水口一侧设有进水导流管，进水导流管上套有滤芯封头，滤芯封头一侧中心设有嵌入式布水器，滤芯封头上设有U型超滤膜，筒体内另一端设有第二封头，第二封头一侧设有导流板，第二封头设有超滤膜浓水口，第一封头和第二封头通过挡块固定在筒体内，第一封头和第二封头与筒体之间设有密封圈。
本实用新型采用外压超滤膜，外压膜膜丝不易堵塞，使用周期长;膜丝强度高，抗压性能好，承压范围可达到0.1-0.6Mpa;膜丝断裂后，可自动封闭，不会混水;外压膜有效面积大，水通量可达到同类内压膜的180%。
本实用新型将超滤膜直接置于滤筒中。超滤膜采用高通量、高品质的中空纤维膜，在同样大小的滤筒中，可以存放更多的膜丝，有效面积更大，达到更大的通量;超滤膜采用外压式过滤，不易堵塞，冲洗更加方便，使整个净水器使用周期更长久;嵌入式布水器，进水经布水器均匀分布于滤筒内部，布水没有死角，这样使整个净化器布水更均匀，净化效果更明显;另外，这个布水增加错流，从另一方面提升冲洗效果，延长膜寿命;超滤膜丝直接放入滤筒中，简化结构，减少浪费，造价更低，进一步提高净水器有效面积。
本实用新型设计合理，结构简单，造价更低，是家庭用水理想的净水设备。
