申请日2010.04.20
公开(公告)日2010.08.18
IPC分类号B01D53/78; B01D53/56
摘要
本发明公开一种用漂白废水对烟气进行脱硝的吸收塔及其脱硝的方法。吸收塔包含一塔体，其中塔的顶部有烟气出口，底部设有溢流口，塔体自下而上依次有向下倾斜的烟气入口、浆液喷淋区、除雾器区。本发明的一种用漂白废水对烟气进行脱硝的方法，由于利用漂泊废水脱除烟气中的NOx，既可使烟气达标排放，又可节省排放漂白废水时所要加入的酸性物质，并且漂白废水脱硝后的化学耗氧量(COD)也可大幅降低，有利于漂白废水在污水处理站的进一步处理，从而使废水和废气得到综合治理，大大降低了治理废水、废气的运行成本。
摘要附图
权利要求书
1.一种用漂白废水对烟气脱硝的吸收塔，包括吸收塔(6)，所述的吸收塔(6)含有烟气入口(2)、烟气出口(5)、溢流口(1)、浆液喷淋区(3)、除雾器区(4);
所述的烟气出口(5)开在吸收塔(6)的顶部，吸收塔(6)的底部侧边开有溢流口(1);
吸收塔(6)的塔体自下而上依次有向下倾斜的烟气入口(2)、浆液喷淋区(3)、除雾器区(4)，
其特征在于所述的烟气入口(2)向下与水平面之间的倾斜角度为10～20°。
2.如权利要求1所述的用漂白废水对烟气脱硝的吸收塔，其特征在于所述溢流口(1)是一U型出液通道。
3.如权利要求1所述的用漂白废水对烟气脱硝的吸收塔，其特征在于所述浆液喷淋区(3)为3层交错布置的喷淋层。
4.如权利要求1所述的用漂白废水对烟气脱硝的吸收塔对烟气进行脱硝的方法，其特征在于包括如下步骤：
(1)、烟气的预处理
对需要脱硝的烟气首先经过电除尘预处理，除去烟气中绝大部分固体颗粒物;
(2)、烟气的脱硝
步骤(1)经过预除尘处理后的烟气经吸收塔(6)下部烟气入口(2)送入吸收塔(6)，然后烟气流经脱硫塔中上方交错布置的喷淋区(3)并与喷淋区(3)的喷淋层喷出的漂白废水液滴逆流接触，完成脱硝;
(3)、烟气的除雾
步骤(2)中经脱硝后的烟气流经吸收塔(6)上部除雾器区(4)的除雾器时，脱除烟气中所携带的液滴，脱除液滴落入吸收塔(6)的底部，从吸收塔(6)的底部侧边的溢流口(1)排出，所得的洁净烟气从吸收塔(6)顶部烟气出口(5)引出排入烟囱。
5.如权利要求4所述的用漂白废水对烟气脱硝的吸收塔进行烟气脱硝的方法，其特征在于所述的漂白废水的pH为9～10。
说明书
一种用漂白废水对烟气进行脱硝的吸收塔及其脱硝的方法
技术领域
本发明涉及对废水废气处理设备技术领域，具体涉及一种用漂白废水对烟气进行脱硝的吸收塔及其脱硝的方法。
背景技术
近年来，我国经济快速发展，电力需求和供应持续增长。我国的发电总装机容量及火电装机容量也一直呈上升趋势;在今后相当长的时间内，我国都将保持以煤炭为主要能源的基本格局。而煤炭燃烧会产生大量有害的污染物：氮氧化物(NOx)、重金属汞、二氧化硫和烟尘等。造纸行业作为高耗能的用电大户，往往设有自备电厂，造纸过程中产生的漂白废水和发电过程中产生的NOx污染给环境带来了巨大的危害。
传统的烟气脱硝装置大都采用选择性催化还原方法进行脱硝，存在催化剂价格昂贵且容易中毒失活，运行维护费用高，容易排放NH3和N2O等造成二次污染等问题。而本发明利用传统的烟气脱硫装置，采用造纸厂漂白废水进行脱硝，可以实现污染物的综合处理，而且具有较高的脱硝效率。
发明内容
本发明的目的为了解决传统的脱硝装置进行脱硝的运行成本高，且容易造成二次污染等问题，提供一种利用造纸厂的漂白废水来脱除其锅炉烟气中NOx的吸收塔装置，以达到以废制废的，降低运行成本的目的。
本发明的技术原理
漂白废水与烟气逆流接触，使微溶的NO部分溶于浆液中，而浆液中的次氯酸离子具有氧化性，能够将NO氧化为NO2，NO2的溶解性较好，在碱性条件下转化为稳定的硝酸根离子，随着反应的不断进行，促进NO不断的被浆液所吸收。
其脱硝的工艺技术所涉及的化学反应式如下：
本发明的技术方案
一种用漂白废水对烟气脱硝的吸收塔

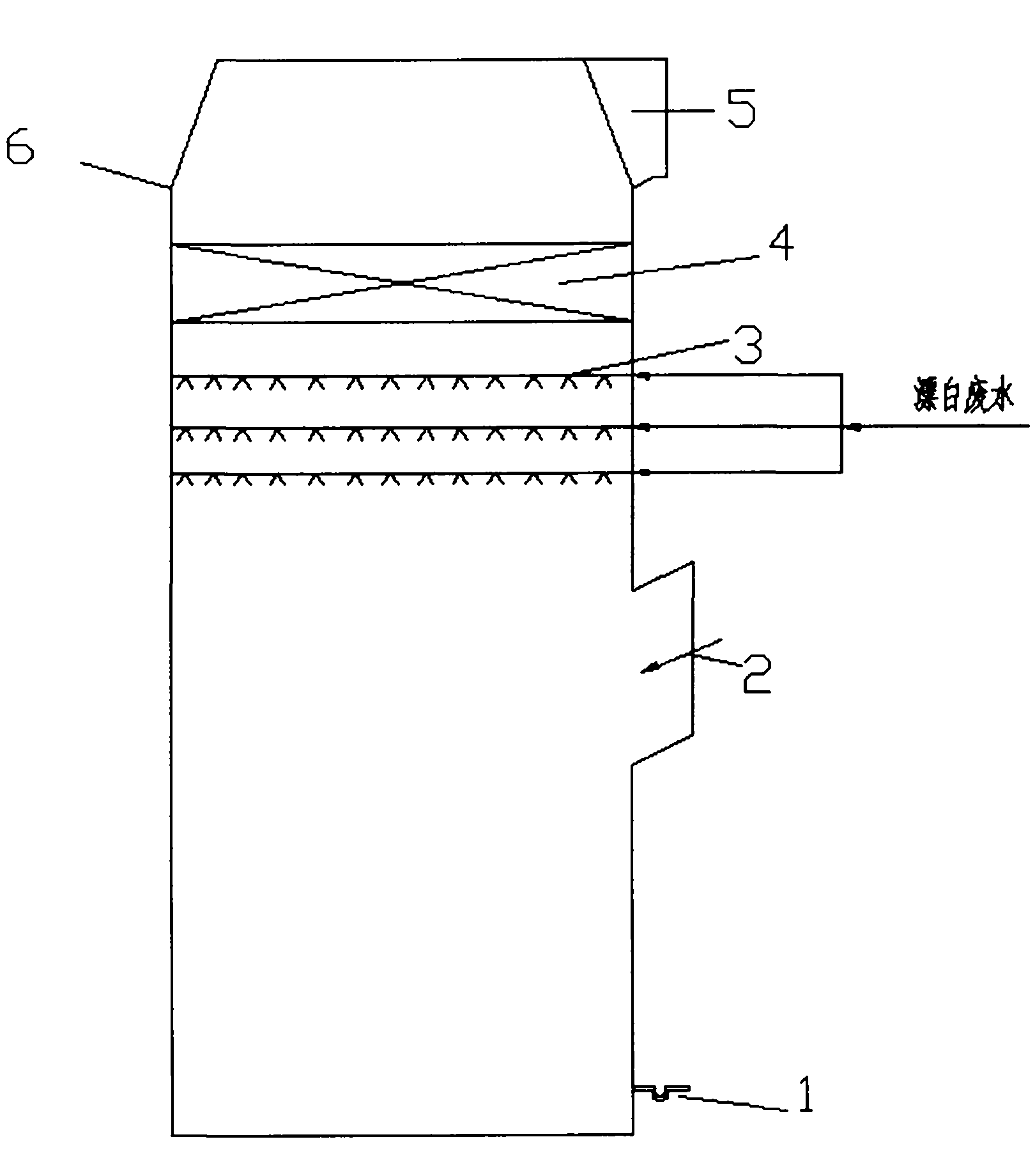

一种用漂白废水对烟气脱硝的吸收塔，包括吸收塔6，所述的吸收塔6含有烟气入口2、烟气出口5、溢流口1、浆液喷淋区3、除雾器区4;
所述的烟气出口5开在吸收塔6的顶部，吸收塔6的底部侧边开有溢流口1;
吸收塔6的塔体自下而上依次有向下倾斜的烟气入口2、浆液喷淋区3、除雾器区4;
所述的烟气入口2向下与水平面之间的倾斜角度为10～20°，这样可以使烟气进入吸收塔后流程增长，一方面使得烟气对对侧塔壁的冲击减弱，且使得烟气流向发生偏转整理的时间延长，有利于烟气流场的均匀分布;另一方面也延长了气液两相在塔内的接触时间，有利于脱硝反应的进行;
所述溢流口1是一U型出液通道;
浆液喷淋区3为3层交错布置的漂白废水喷淋层;所述每层喷淋层中置有喷淋管和与之连接的若干喷嘴。
吸收塔6的上部除雾器区4可以除去烟气中的液滴。
用漂白废水对烟气进行脱硝的方法，包括如下步骤：
(1)、烟气的预处理
对需要脱硝的烟气首先经过电除尘预处理，除尘效率一般达到95%以上，除去烟气中绝大部分固体颗粒物;
(2)、烟气的脱硝
步骤(1)经过预除尘处理后的烟气经吸收塔(6)下部烟气入口(2)送入吸收塔，然后烟气流经脱硫塔中上方交错布置的喷淋区(3)并与喷淋区(3)的喷淋层喷出的漂白废水液滴逆流接触，完成脱硝;
所述的漂白废水的pH为9～10;
(3)、烟气的除雾
步骤(2)中经脱硝后的烟气流经吸收塔(6)上部除雾器区(4)的除雾器时，脱除烟气中所携带的液滴，脱除液滴落入吸收塔(6)的底部，从吸收塔(6)的底部侧边的溢流口(1)排出，所得的洁净烟气从吸收塔(6)顶部烟气出口(5)引出排入烟囱。
(3)、烟气的除雾
脱硝后的净烟气流经吸收塔上部区域的除雾器，脱除烟气中所携带的液滴，所得的洁净烟气从吸收塔顶部出口引出排入烟囱。
本发明的有益效果
本发明的一种用漂白废水对烟气脱硝的吸收塔，由于吸收塔的烟气入口向下与水平面之间有一10～20°的倾斜角度，这样可以使烟气进入吸收塔后流程增长，一方面使得烟气对对侧塔壁的冲击减弱，且使得烟气流向发生偏转整理的时间延长，有利于烟气流场的均匀分布;另一方面也延长了气液两相在塔内的接触时间，有利于脱硝反应的进行。
本发明的一种用漂白废水对烟气脱硝的吸收塔对烟气进行脱硝的方法由于吸收塔利用漂泊废水脱除烟气中的NOx，既可使烟气达标排放，又可节省排放漂白废水时所要加入的酸性物质，并且漂白废水脱硝后的化学耗氧量(COD)也可大幅降低，有利于漂白废水在污水处理站的进一步处理，使废水和废气得到综合治理，大大降低了治理废气、废水的运行成本，提升了企业的经济效益，促进企业自觉实施对废水废气的治理，有利于节约资源和环境保护。
