申请日2010.04.21
公开(公告)日2011.01.19
IPC分类号G01N27/30
摘要
本实用新型是一种污水水质自动监测设备。其结构是由去离子水桶、电解液桶、再生液桶、标定液桶、采样单元、恒温加热器及电磁阀、泵组成传送系统，由反应器、电磁搅拌、计数电极、工作电极、参比电极、温控电极组成测量系统，由工业计算机系统、电路处理系统、显示装置、通讯模块等组成数据处理系统，传送系统通过管路连接测量系统中的反应器，测量系统中的四电极与采集控制电路连接。本实用新型能耗低、维护简单、无二次污染、测量速度快，可实现对污水的自动检测。

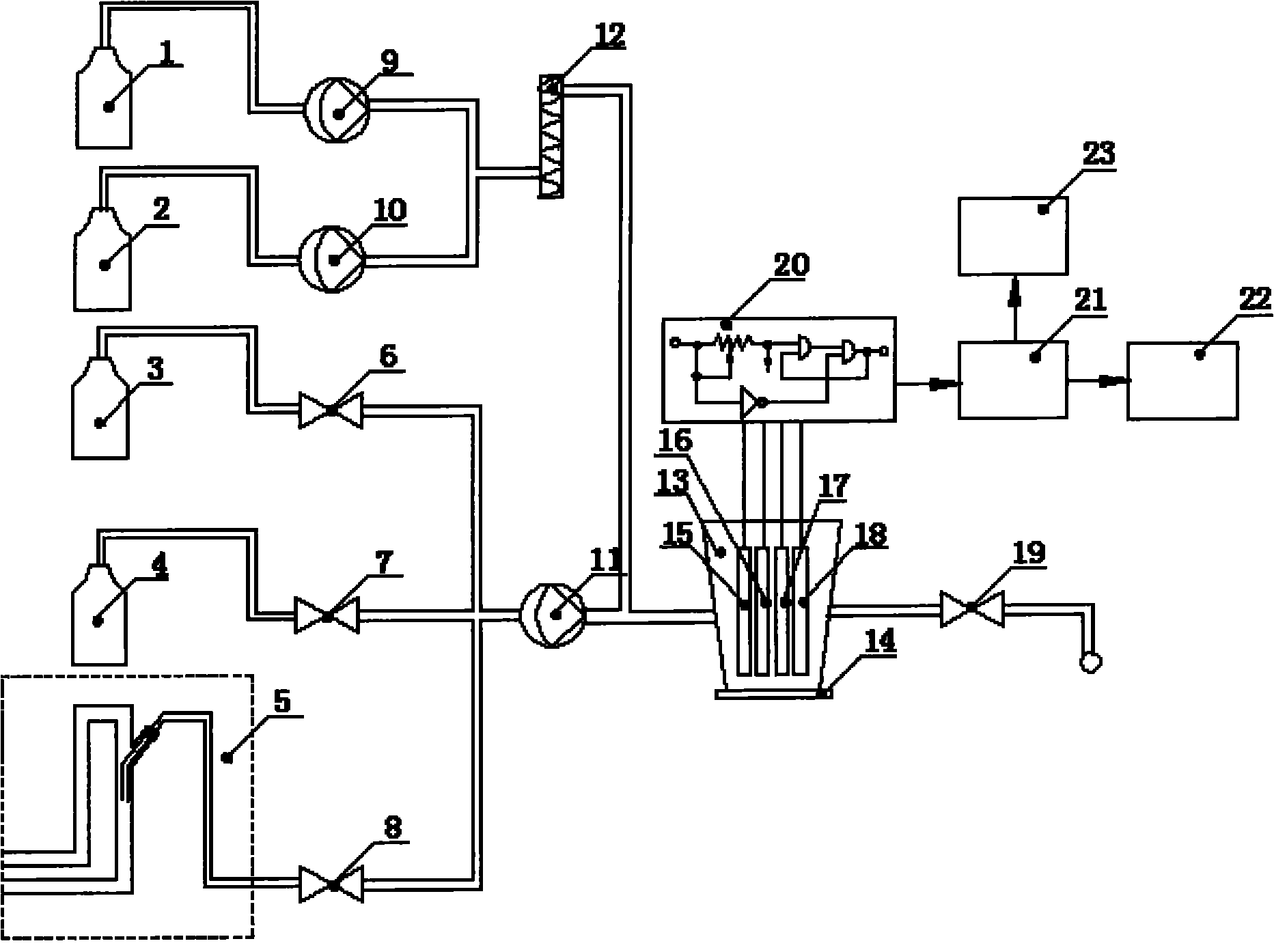

摘要附图
权利要求书
1.一种污水水质自动监测设备，其特征在于所述的设备由去离子水桶(1)、电解液桶(2)、再生液桶(3)、标定液桶(4)、采样单元(5)、恒温加热器(12)及电磁阀(6)、(7)、(8)和泵(9)、(10)、(11)组成传送系统，由反应器(13)、电磁搅拌(14)、计数电极(15)、工作电极(16)、参比电极(17)、温控电极(18)组成测量系统，由工业计算机系统(21)、采集控制电路(20)、显示装置(22)、通讯模块(23)等组成数据处理系统，传送系统通过管路连接测量系统中的反应器(13)，测量系统中的四电极与采集控制电路(20)连接，去离子水桶(1)通过泵(9)、电解液桶(2)通过泵(10)经加热器(12)连接反应器(13)，再生液桶(3)、标定液桶(4)、采样单元(5)分别经电磁阀(6)、(7)、(8)和泵(11)与反应器(13)连接。
2.根据权利要求1所述的污水水质自动监测设备，其特征在于所说的采样单元是免过滤取样系统，由潜水泵、循环管路和反吸管组成。
3.根据权利要求1所述的污水水质自动监测设备，其特征在于所说的泵(9、10、11)为具有自吸功能的计量泵。
4.根据权利要求1所述的污水水质自动监测设备，其特征在于所说的反应器(13)底部有电磁搅拌(14)。
说明书
一种污水水质自动监测设备
技术领域
本实用新型涉及环境监测装置，即一种污水水质自动监测设备。
背景技术
化学需氧量是检测污水污染程度的重要指标。目前主要使用依据国标检测方法设计制成的监测设备，其分析过程复杂，需使用有毒化学物质，不仅能耗高，而且每次检测耗时较长，影响监测效果，致使自动监测难于实现。随着环保监测的广泛开展和力度的加强，对污水水质自动监测装置的技术要求已越来越高。
发明内容
本实用新型的目的就是要提供一种具有样品处理简单，分析操作便捷，单次测量时间短，能实现自动测量化学需氧量的监测设备。
本实用新型污水水质自动监测设备，由去离子水桶、电解液桶、再生液桶、标定液桶、采样单元、恒温加热器及电磁阀和泵组成传送系统，由反应器、电磁搅拌、计数电极、工作电极、参比电极、温控电极组成测量系统，由工业计算机系统、采集控制电路、显示装置、通讯模块等组成数据处理系统，传送系统通过管路连接测量系统中的反应器，测量系统中的四电极与采集控制电路连接，去离子水桶通过泵、电解液桶通过泵经加热器连接反应器，再生液桶、标定液桶、采样单元分别经电磁阀和泵与反应器连接。
本实用新型的测量原理是：在过电压条件下，电极将电解水产生羟基。羟基的氧化电位比其它氧化剂高，因而可以氧化难以氧化的水中组份。待测溶液中的有机物消耗电极周围的羟基，新羟基的形成将在电极系统中产生电流。由于工作电极的电位保持恒定，则每秒电负荷与有机物浓度和它们的氧化电极的氧化剂消耗量相关，这样测量电极的电流强度，就能监测有机物浓度，即水质。本实用新型污水水质自动监测设备由去离子水桶、电解液桶、再生液桶、标定液桶、采样单元、恒温加热器及电磁阀、泵组成传送系统，由反应器、电磁搅拌、计数电极、工作电极、参比电极、温控电极组成测量系统，由工业计算机系统、电路处理系统、显示装置、通讯模块等组成数据处理系统。传送系统通过管路连接测量系统中的反应器，测量系统中的四电极与采集控制电路连接。反应器设有排水阀，泵采用具有自吸功能计量泵。参比电极内充饱和硫酸钾溶液，计数电极为金属铂电极，工作电极为表面有过氧化铅涂层的铂电极。监测过程完全由计算机软件 自动控制。
本实用新型污水水质自动监测设备，可顺序批式测量水样，测定的结果与当前水样相关。其高频率的测量可跟上测试值的快速变化，一分钟后可得测量结果。该监测仪能耗低，平均功率30瓦，最大功率150瓦;操作成本低，使用试剂主要为硫酸钠溶液;使用维护简单，体积小，易于安装使用。
本实用新型污水水质自动监测设备的采样单元采用免过滤取样系统，由潜水泵、循环管路和反吸管组成。潜水泵使污水在循环管路中流动，水样从污水流中间反方向抽取。这样可避免对大颗粒的抽取，而不影响对污水流中间小颗粒的采集，使采集的水样具有代表性。
