申请日2010.06.02
公开(公告)日2011.02.09
IPC分类号C02F1/44
摘要
一种污水双膜错流精细过滤装置，包括循环罐、提升泵组、双膜组、反冲装置、供气装置、化学清洗单元、传感、采集及控制系统，其特点在于所述循环罐顺次与提升泵组、化学清洗泵单元、双膜组、反冲装置、供气装置通过连接管道相连接，上述各单元及组件与传感、采集及控制系统相连接并受其控制。本实用新型具有处理水一键切换完成最佳滤膜类型选择，操作简单、采用模块化结构，自动和手动控制、参数可调节、动力充足、对双膜组可实现单一气、正向气水混合、反向气水混合、单一水反冲洗，速度快效率高，可实现长期运行、化学清洗单元可进行碱性、中性及酸性多样化清洗等特点，广泛在油田注采工艺中应用。

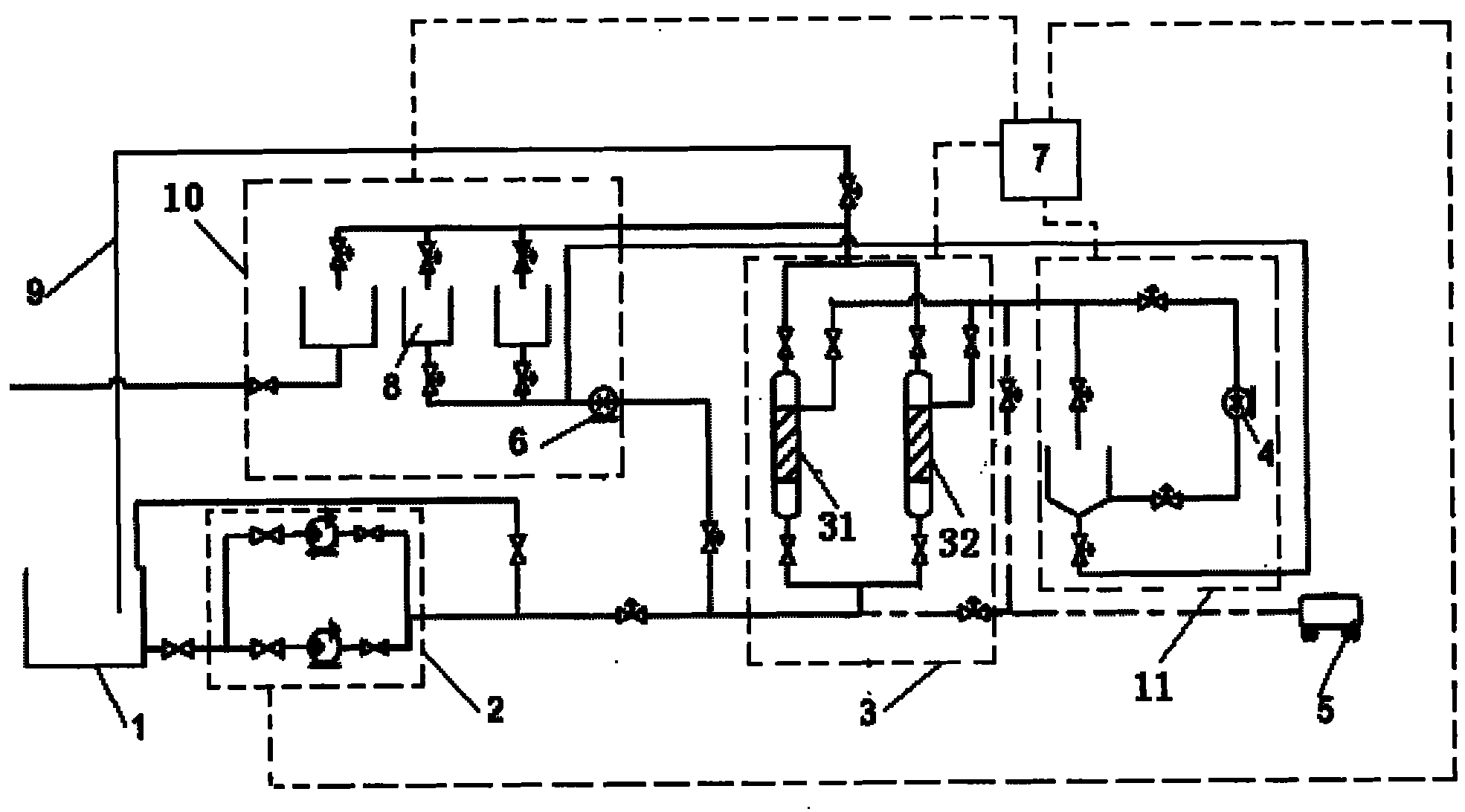

摘要附图
权利要求书
1.一种污水双膜错流精细过滤装置，包括循环罐、提升泵组、双膜组、反冲装置、供气装置、化学清洗单元、传感、采集及控制系统，其特点在于所述循环罐顺次与提升泵组、化学清洗泵单元、双膜组、反冲装置、供气装置通过连接管道相连接，上述各单元和组件与传感、采集及控制系统相连接并受其控制。
2.权利要求1所述的污水双膜错流精细过滤装置，其特征在于所述化学清洗单元包括由连接管道连接在一起的清洗泵和清洗药剂罐。
3.根据权利要求1或2所述的污水双膜错流精细过滤装置，其特征在于所述化学清洗单元下部与清洗泵相连接，顶部与双膜组和循环罐相连接。
4.根据权利要求1所述的污水双膜错流精细过滤装置，其特征在于所述双膜组包括无机膜和有机膜，两种膜为相互错流式结构。
5.根据权利要求1所述的污水双膜错流精细过滤装置，其特征在于所述提升泵组为双泵并联式安装结构。
说明书
污水双膜错流精细过滤装置
一、技术领域
本实用新型涉及油田污水回注或其它工业污水处理设备，特别所述一种污水双膜错流精细过滤装置。
二、背景技术
传统的油田注水开发方式，一般采用经过滤的标准清水，随着开发技术的发展及节约水资源，油田往往采取污水回注的方法，但由于一些油田渗透率低、孔喉半径小，对注水水质要求高，尤其是对悬浮物含量和粒径中值有着严格要求，需经严格的水处理才能进行污水回注。目前油田在精细过滤中一般采用终端过滤方式，但这种过滤方式存在如下的缺点或不足：①滤膜类型单一，过滤精度低;②堵塞快;③反洗周期短;④滤膜恢复难，经过一段时间后，悬浮物含量、粒径中值大幅增大，给低渗透油田的有效开发带来巨大困难。
三、发明内容
本实用新型的目的是提供一种污水双膜错流精细过滤装置，采用模块化双膜错流精细过滤结构及自动和手动控制，有效地克服或避免上述现有技术中存在的缺点或不足。
本实用新型所述的污水双膜错流精细过滤装置，包括循环罐、提升泵组、双膜组、反冲装置、供气装置、化学清洗单元、传感、采集及控制系统。所述循环罐顺次与提升泵组、化学清洗泵单元、双膜组、反冲装置、供气装置通过连接管道相连接，上述各单元和组件与传感、采集及控制系统相连接并受其控制。
其中，所述化学清洗单元包括由连接管道连接在一起的清洗泵和清洗药剂罐。所述化学清洗单元下部与清洗泵相连接，顶部与双膜组和循环罐相连接。所述双膜组包括无机膜和有机膜，两种膜为相互错流式结构。所述提升泵组为双泵并联式安装结构。
本实用新型与现有技术相比较具有如下优点：
1、采用双膜错流过滤处理系统，可根据处理水性一键切换完成最佳滤膜类型选择，操作简单;
2、采用模块化结构，自动和手动控制，具有参数调节及优化功能;
3、采用两个变频控制的提升泵，分别为系统所需的高低两级压力，提供充足动力;
4、采用供气装置提供一定压力的空气流，通过自动化控制来实现对双膜组的反冲洗动作，可实现单一气、正向气水混合、反向气水混合、单一水反冲方式，速度快效率高，可实现长期运行;
5、化学清洗单元由清洗泵与清洗药剂罐配合，实现碱性、中性及酸性多样化清洗。
