申请日2013.12.13
公开(公告)日2014.05.21
IPC分类号B01D21/24
摘要
一种用于处理非稳态废水的行车式泵吸泥机,包括工作桥、吸泥管、排泥管、无堵塞排污泵、驱动机构、电控箱、道轨以及滑块式电缆,其特征在于,还包括耦合器和清理管,所述耦合器设在无堵塞排污泵下部,清理管焊接在吸泥管进口反方向一端,清理管延伸至水面以上。本实用新型除了具备传统结构简单、安全可靠,运行费用低的特性外,还能够在无堵塞排污泵发生故障时,不用清理污泥水就可以实施维修,及时恢复行车式泵吸泥机的正常运行。
权利要求书
1.一种用于处理非稳态废水的行车式泵吸泥机,包括工作桥、吸泥管、排 泥管、无堵塞排污泵、驱动机构、电控箱、道轨以及滑块式电缆,其特征在于, 还包括耦合器和清理管,所述耦合器设在无堵塞排污泵下部,清理管焊接在吸 泥管进口反方向一端,清理管延伸至水面以上。
2.根据权利要求1所述的用于处理非稳态废水的行车式泵吸泥机,其特征 在于,所述耦合器与无堵塞排污泵为活动连接。
3.根据权利要求1所述的用于处理非稳态废水的行车式泵吸泥机,其特征 在于,所述清理管延伸至水面上的一端设有盲板。
说明书
一种用于处理非稳态 废水的行车式泵吸泥机
技术领域
本实用新型涉及一种吸泥设备,特别涉及到一种用于处理非稳态废水的行车式泵吸泥机。
背景技术
行车式泵吸泥机,由工作桥、吸泥管、排泥管、无堵塞排污泵、驱动机构、电控箱、道轨、滑块式电缆组成,用于废水处理中的平流沉淀池除泥。工作时,吸泥机的传动机构带动铸铁钢车轮在池边轻轨上滚动不停地来回行走,并将沉降在池底上的污泥刮到泵吸泥口,通过泵吸,一边行走一边吸泥,然后将污泥排出池外,达到排泥目的。
行车式泵吸泥机的减速机采用轴装式减速机,电子元件均采用户外型,具有结构简单,运行费用低,安装方便,结构紧措,效率高,安全可靠,可远程控制优点。
传统的行车式泵吸泥机存在明显的缺点:首先,用于抽泥的无堵塞排污泵是固定于行车式泵吸泥机上的,如果无堵塞排污泵出现故障需要排除时,必须排干沉淀池中的污泥废水,维修人员才能对设备进行维修以便于排除故障,这种维修方式工作量大,时间长,费时费力,严重影响生产的正常进行;其次:当吸泥管嘴被异物堵塞时,清理工作也相当麻烦,由于行车式泵吸泥机的吸泥管全部位于液面以下,连接呈密封状,必须将整套管道拉出液面才能清理,人 员辛苦,工作效率低。
发明内容
本实用新型的目的是提供一种用于处理非稳态废水的行车式泵吸泥机。

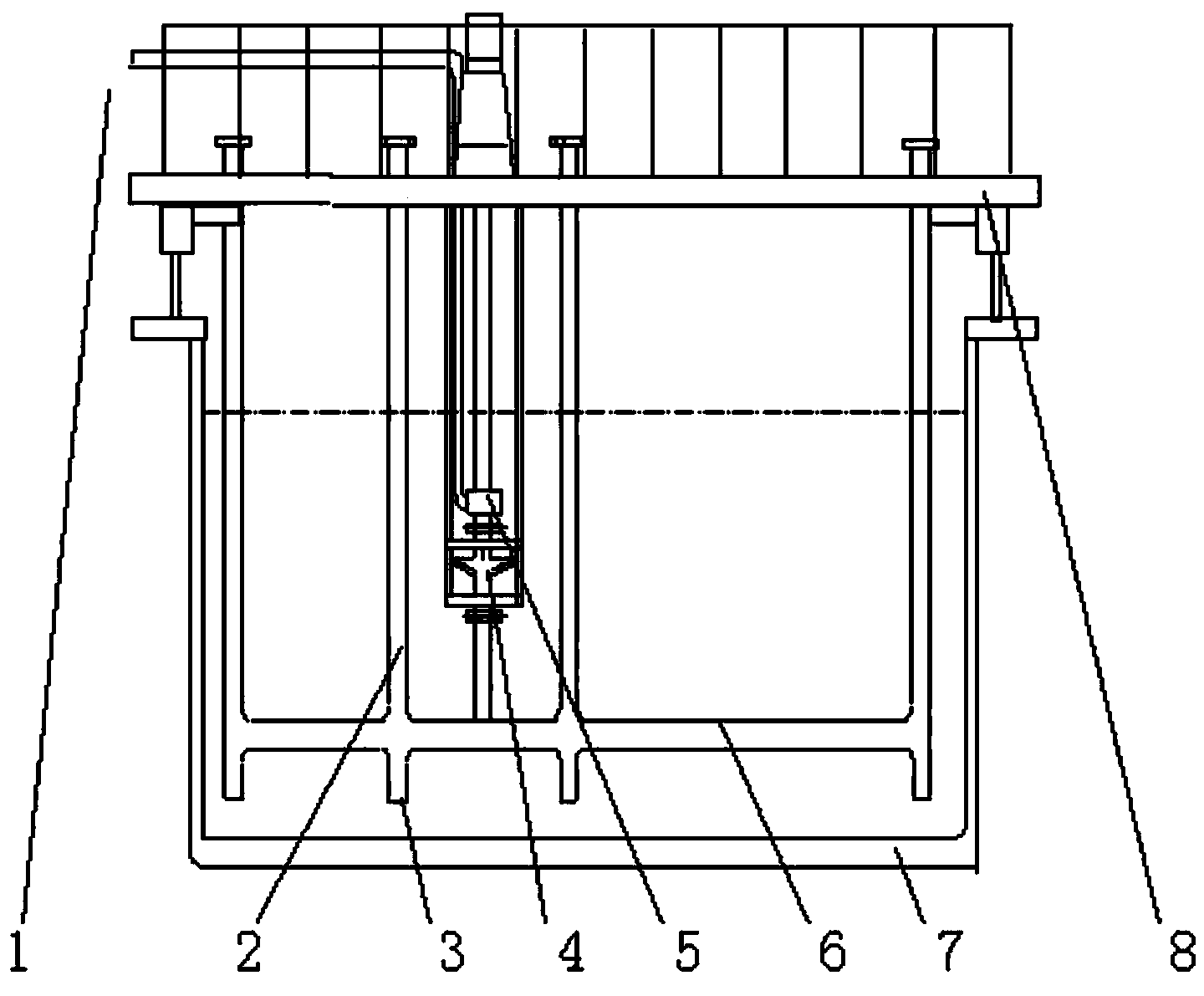

本实用新型通过以下技术方案达到上述目的:一种用于处理非稳态废水的行车式泵吸泥机,包括工作桥、吸泥管、排泥管、无堵塞排污泵、驱动机构、电控箱、道轨以及滑块式电缆,其特征在于,还包括耦合器和清理管,所述耦合器设在无堵塞排污泵下部,清理管焊接在吸泥管进口反方向一端,清理管延伸至水面以上。
所述耦合器与无堵塞排污泵为活动连接。
所述清理管延伸至水面上的一端设有盲板,平时用盲板盖好。
本实用新型的突出优点在于:
不仅具备传统行车式泵吸泥机的结构简单,安全性能好,抽泥效果好优点。同时,由于在液体里的无堵塞排污泵下部设有耦合器,使无堵塞排污泵由固定式连接改为活动式连接,在无堵塞排污泵发生故障需要排除时,直接通过耦合器将无堵塞排污泵吊出水面,就可以实施维修,不用清理沉淀池污泥水,无堵塞排污泵故障排除后再通过耦合器和本身重量实现自动原位定置,无堵塞排污泵就可以恢复正常工作,达到高效排除故障的目的,省时省力。
另外,由于在吸泥口反方向焊接有清理管,当吸泥管嘴被异物堵塞时,直接拆除清理管盲板,就可以清除异物,不用将管道拉出液面,也不用折除管道,提高了异物清除效率。
