申请日2010.06.22
公开(公告)日2011.02.09
IPC分类号C02F1/72; C02F1/32
摘要

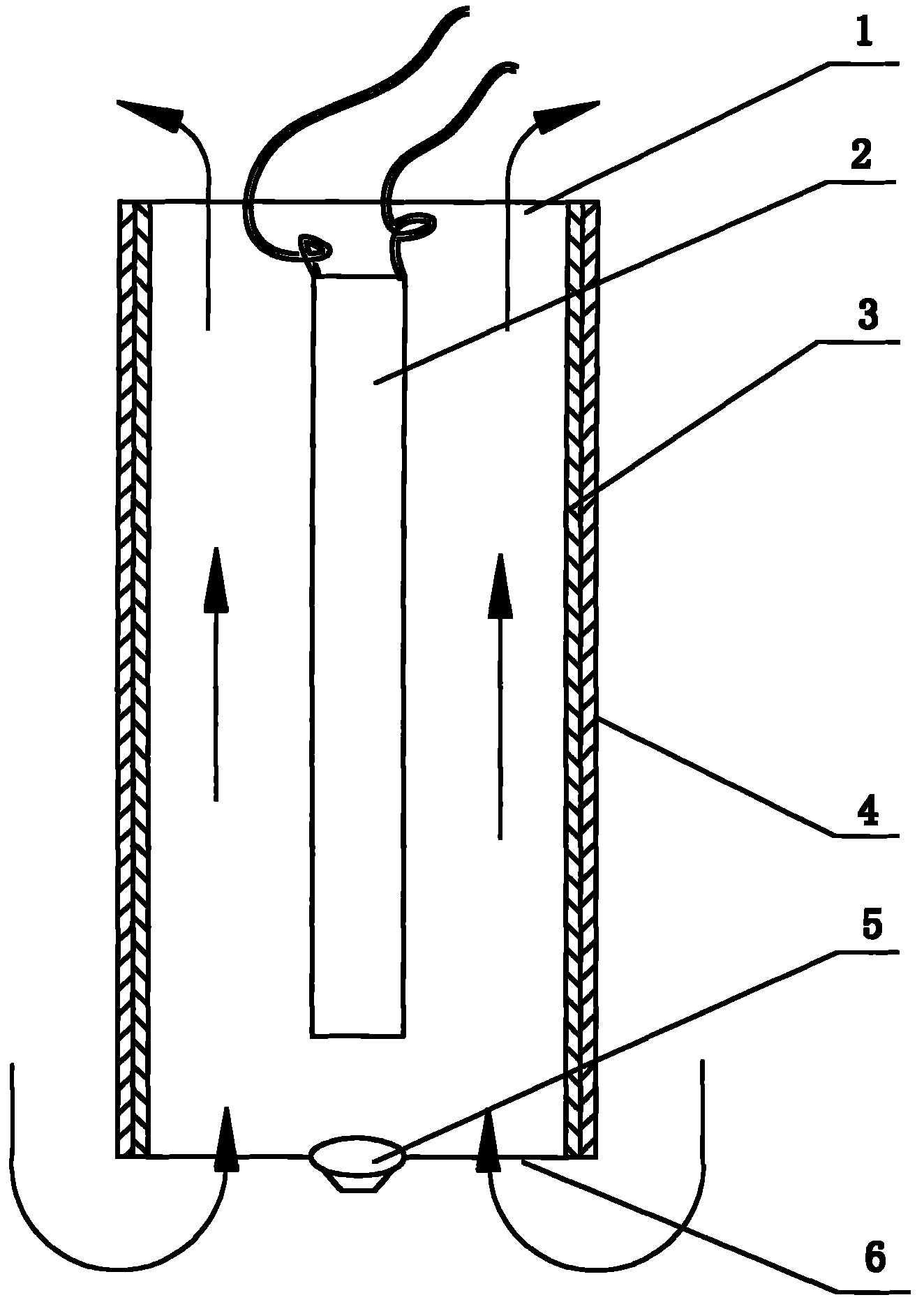

本实用新型涉及水处理技术领域，具体涉及一种光催化的水处理装置。一种气流驱动内循环光催化圆筒式水处理装置，在一个立式的圆筒(4)内壁涂覆纳米TiO2(3)，在圆筒(4)的中央竖直设置紫外灯管(2)，在圆筒(4)的下部设置曝气器(5)，圆筒(4)的上下端呈开口状，上口为出水口(1)，下口为进水口(6)。所述圆筒(4)为玻璃圆筒(4)、陶瓷圆筒(4)或者不锈钢圆筒(4)。通过本技术方案，可以很容易地实现将高级氧化技术(光催化氧化)与生物膜处理技术结合为一个整体，实现高效率地降解难降解有机污染物。高效快速的处理方法，对保护环境具有十分重要的意义。
摘要附图
权利要求书
1.一种气流驱动内循环光催化圆筒式水处理装置，其特征在于：
在一个立式的圆筒(4)内壁涂覆纳米TiO2(3)，在圆筒(4)的中央竖直设置紫外灯管(2)，在圆筒(4)的下部设置曝气器(5)，圆筒(4)的上下端呈开口状，上口为出水口(1)，下口为进水口(6)。
2.根据权利要求1所述气流驱动内循环光催化圆筒式水处理装置，其特征在于所述圆筒(4)为玻璃圆筒(4)、陶瓷圆筒(4)或者不锈钢圆筒(4)。
说明书
一种气流驱动内循环光催化圆筒式水处理装置
技术领域
本实用新型涉及水处理技术领域，具体涉及一种光催化的水处理装置。
背景技术
随着工农业生产的不断发展和人们生活水平的不断提高，许多工业废水的大量产生，许多难以生物降解的化合物排入到了天然水体，从而导致了严重的水环境的污染。
通常采用的废水治理方法是生物处理的方法，由于通常的生物方法无法有效地对其进行降解，而单独采用高级氧化方法，包括光催化氧化、臭氧氧化、芬顿试剂等其效率较低且又不能使其完全矿化，导致该类废水排放到自然环境中，对自然环境造成严重污染。
本领域在寻找和改进提高生物处理方法的效果的举措和方法。
发明内容
本实用新型的目的是针对现有单纯生物处理方法效果不佳的基础上，提供一种与生物反应器配套的辅助装置。
本实用新型的实用新型目的是通过如下技术方案实现的：
一种气流驱动内循环光催化圆筒式水处理装置，其特征在于：
在一个立式的圆筒内壁涂覆纳米TiO2，在圆筒的中央竖直设置紫外灯管，在圆筒的下部设置曝气器，圆筒的上下端呈开口状，上口为出水口，下口为进水口。
进一步，所述圆筒为玻璃圆筒、陶瓷圆筒或者不锈钢圆筒。
使用时，将该装置浸没于全混合型的生物反应器的一端，在生物反应器内部形成一个光催化氧化区。通过底部曝气器中气流的驱动，废水循环流过圆筒内部，当含有难降解有机污染物的废水通过圆筒内部时，在紫外灯和TiO2的光催化氧化作用下，有机物结构被破坏，然后废水又通过生物反应器的生物反应区，使有机污染物得到进一步的降解，大大提高了降解处理效果。
本实用新型的优越性和有益效果是，采用装置可以根据需要配置在生物反应器的一端，或者其它位置，启动本装置的曝气器和紫外灯，在生物反应器中自然形成一个圆筒内循环流场，在生物处理的基础上，增加了光催化氧化处理。通过本技术方案，可以很容易地实现将高级氧化技术(光催化氧化)与生物膜处理技术结合为一个整体，实现高效率地降解难降解有机污染物。高效快速的处理方法，对保护环境具有十分重要的意义。
