申请日2010.06.22
公开(公告)日2011.01.12
IPC分类号E03D1/012; E03D1/30; E03C1/12; E03C1/264; E03C1/182; E03C1/122; E03C1/14
摘要

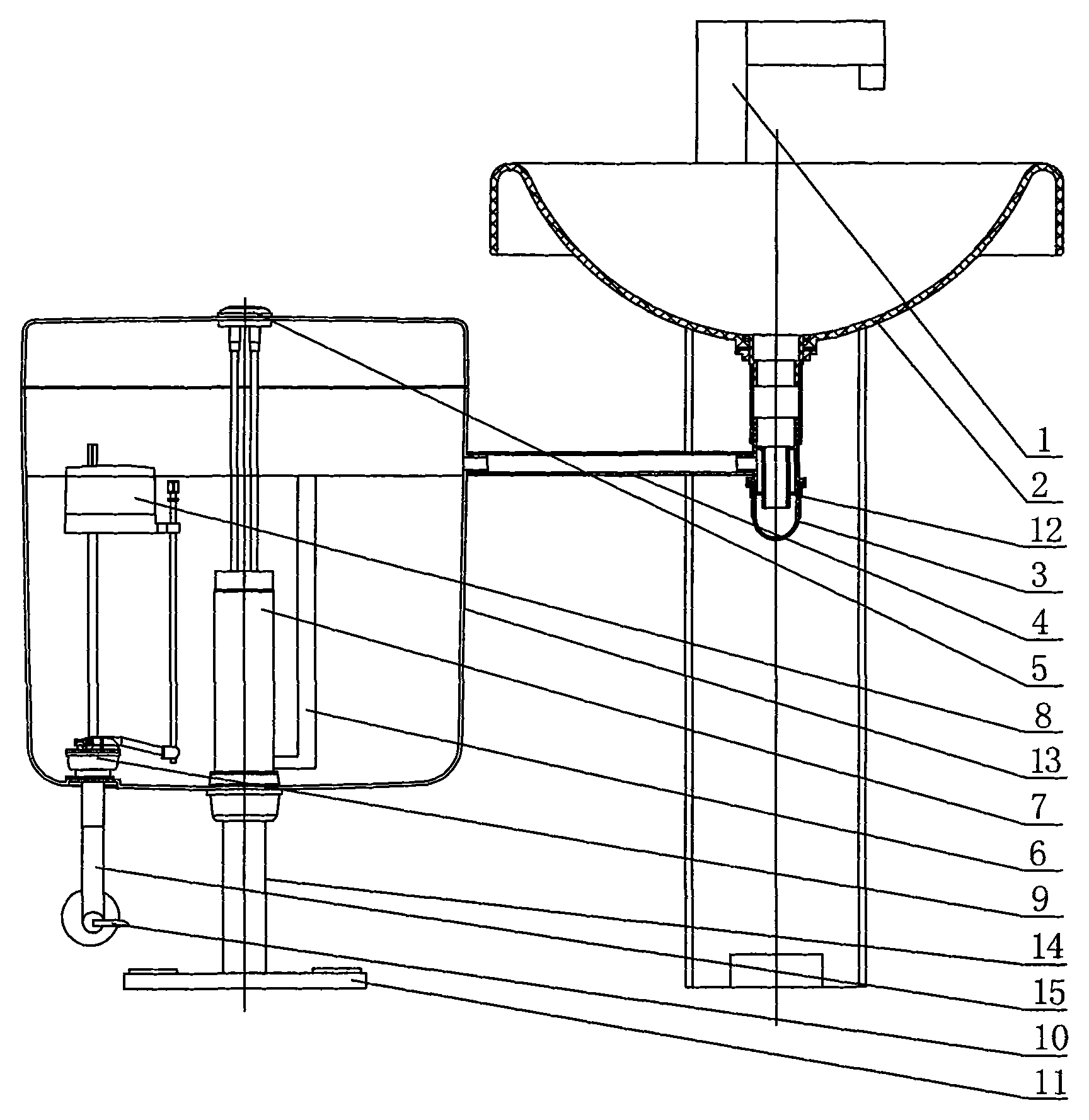

一种使用废水的冲厕水箱，包括水箱体，进水装置，连通冲水管的冲水系统。引水管的一端连接水箱体，另一端通过带有过滤器的接头连接洗涤物品器具的排水管。溢水管的上端口位于水箱内的最高水位处，其下端口连接冲水管。进水装置连接水箱外的进水引管，进水引管上设有进水阀门，进水引管连接供水管道。水箱直接与洗涤物品器具的排水管连接，冲水系统结构简单;利用废水冲厕，节约水资源。在水箱内没有可供冲厕废水时，利用进水装置，水箱可以照常使用。
摘要附图
权利要求书
1.一种使用废水的冲厕水箱，包括水箱体(13)，进水装置(9)，连通冲水管(14)的冲水系统(7)，其特征在于引水管(4)的一端连接水箱体(13)，另一端通过带有过滤器的接头(3)连接洗涤物品器具的排水管;溢水管(6)的上端口位于水箱内的最高水位处，其下端口连接冲水管(14);进水装置(9)连接水箱外的进水引管(15)，进水引管(15)上设有进水阀门(10)，进水引管(15)连接供水管道。
2.根据权利要求1所述的使用废水的冲厕水箱，其特征在于接头(3)与洗涤物品器具排水管和引水管(4)可拆卸连接。
3.根据权利要求1或2所述的使用废水的冲厕水箱，其特征在于接头(3)内的水道中有过滤网(12)。
说明书
使用废水的冲厕水箱
技术领域
本实用新型属于厕所冲洗洁具，具体的讲是一种使用废水的冲厕水箱。
背景技术
冲洗厕所消耗大量的水资源。现在各种节水型的冲厕水箱虽然减少了用水量，但是还是使用干净水来冲厕;利用洗涤其它物品后的废水的冲厕水箱虽然提高了水的利用率，但是需另外配置一个储存废水的容器，使冲水系统异常臃肿。
实用新型内容
本实用新型要解决现在利用废水的冲厕水箱需配置废水容器，致使冲水系统臃肿的技术问题，提供一种无需配置储存废水容器的利用废水的冲厕水箱。
为了解决上述技术问题，本实用新型采取的技术方案是：一种使用废水的冲厕水箱，包括水箱体，进水装置，连通冲水管的冲水系统，引水管的一端连接水箱体，另一端通过带有过滤器的接头连接洗涤物品器具的排水管;溢水管的上端口位于水箱内的最高水位处，其下端口连接冲水管;进水装置连接水箱外的进水引管，进水引管上设有进水阀门，进水引管连接供水管道。
使用废水的冲厕水箱直接与洗手盆、洗菜盆、洗衣机等洗涤物品器具的排水管连接，利用废水冲洗厕所，节约水资源;冲水系统结构简单。洗涤物品器具排出的废水经过带有过滤器的接头进入水箱内，超过水箱内最高水位的废水进入溢水管的上端口，经溢水管从冲水管排入蹲、座便器。在水箱内没有可供冲厕废水时，通过供水管道向水箱内供水，以保证水箱使用。供水管道可能是自来水管道或中水管道等。本实用新型的冲厕水箱可以采用下面的方式使用：如厕时，首先开启进水阀门。如果水箱内有可供冲厕废水，进水装置保持关闭状态，不会向水箱内注水，随即将进水阀门关闭，如厕后操作冲水系统，用水箱内废水冲厕;如果水箱内没有可供冲厕废水，进水装置开启向水箱内注水，如厕后操作冲水系统，用水箱内来自供水管道的水冲厕，随即关闭进水阀门。
接头与洗涤物品器具排水管和引水管可拆卸连接。接头可以拆卸，便于对接头内的过滤部件进行清洗。
接头内的水道中有过滤网。洗涤物品器具排出的废水经过过滤网过滤后进入引水管。
本实用新型的优点是：水箱直接与洗涤物品器具的排水管连接，冲水系统结构简单;利用废水冲厕，节约水资源。水箱有连接供水管道的进水装置，在水箱内没有可供冲厕废水时，水箱可以照常使用。
