申请日2010.07.19
公开(公告)日2010.11.24
IPC分类号C02F1/00
摘要
用于污水处理系统的防堵布水头，现有污水处理布水采用布水管上开若干个布水孔直接喷出污水，这样因布水孔表面不光滑，易截流污水中的残渣，使其堵塞，又因长期通过污水，周围长菌膜，逐步加厚，最后完全堵塞。由硅胶或氟胶整体注塑的防堵布水头外圆开有凹形卡口、小前台阶和大后台阶，可将布水头紧密的卡入布水孔内，且安装、维护和更换均方便。在出水侧，开有一个轴向和多个侧向喷水孔，使布水更均匀有效。在进水侧设一块振动片，污水通过时，振动片和整个布水头均产生震动，污水形成湍流，其残渣等物便难以停留在布水孔上，即使有菌膜堵塞，也可用提高水压使震动加剧，疏通堵塞。本发明还提供了振动片优化匹配的尺寸及取值范围。

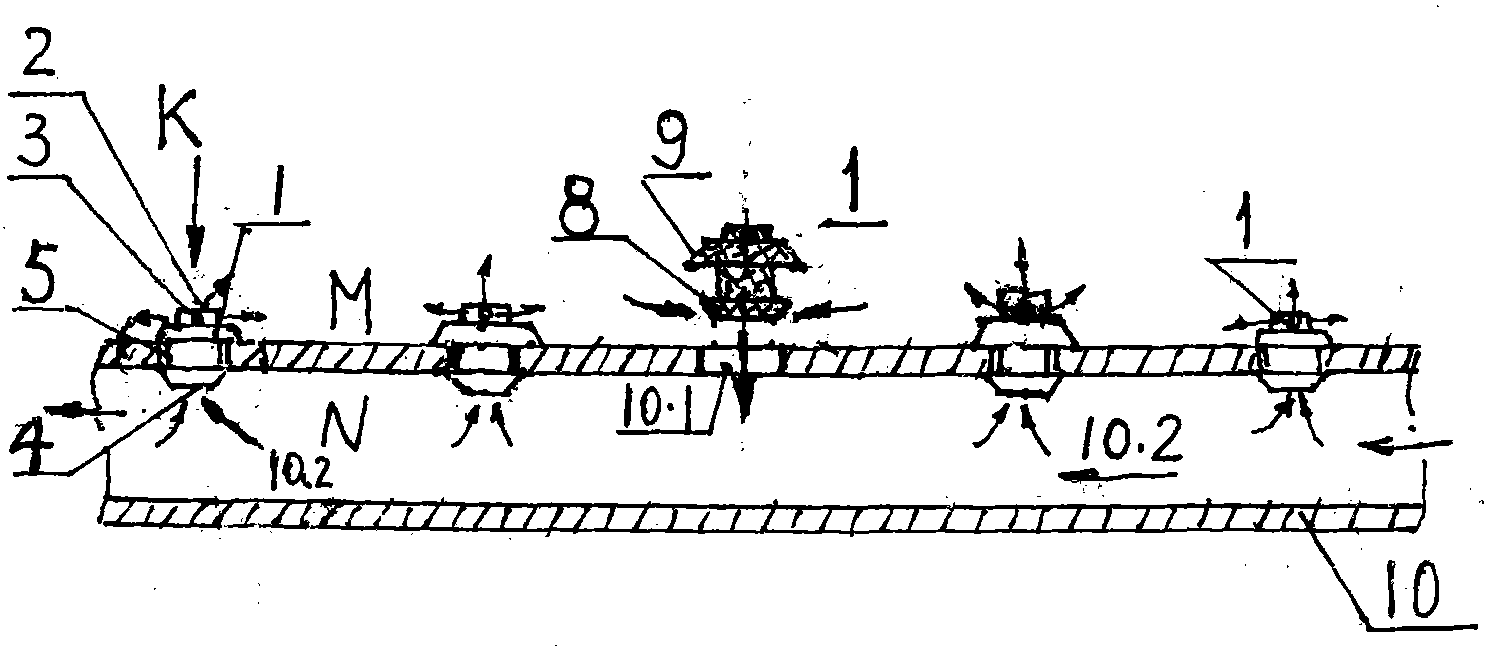

摘要附图
权利要求书
1.用于污水处理系统的防堵布水头，其特征是：
1)由柔性材质整体注塑的防堵布水头(1)外圆面开有凹形环槽形成的卡口(5);卡口前端为具有前端面(8.1)的前锥形前台阶(8)，卡口后端为具有后端面(9.1)的后锥形后台阶(9)，且前台阶尺寸小于后台阶，前端面尺寸小于后端面，卡口、前台阶和后台阶用于将防堵布水头安装固定在污水处理系统的布水管(10)上开的布水孔(10.1)内;
2)在布水管(10)和布水头(1)出水侧M，布水头上开有一个轴向喷水孔(2)和多个均布的侧向喷水孔(3);该轴向和侧向喷水孔通过布水头内腔孔(6)与布水头进水侧N水流连通;
3)在进水侧N，布水头环状端面(7)内设置一块振动片(4)，在该布水头内腔孔(6)通径d6在2～20mm时，振动片的厚度(Δ4)取值范围在0.3-1.0mm，振动片宽度(b4)取值范围在2-20mm，振动片长度(l4)取值范围在2-20mm，布水头进水侧N水压控制范围为0.3～4kg/cm2。
2.按权利要求1所述用于污水处理系统的防堵布水头，其特征整体注塑布水头的柔性材质为硅胶或氟胶。
3.按权利要求1或2所述用于污水处理系统的防堵布水头，其特征是布水管通径(D8)为50mm，布水头内腔孔(6)通径(d6)取为8mm时，振动片的厚度(Δ4)取为0.7mm，振动片宽度(b4)取为8mm，振动片长度(l4)取为5mm。
说明书
用于污水处理系统的防堵布水头
(一)技术领域：本发明用于污水处理系统的防堵布水头，属取水集水装置类(E03B)和污水处理类。
(二)背景技术：目前国内已用于污水处理系统的布水方式是：见图1，在污水处理系统的布水管10上开若干个布水孔10.1，由布水孔直接喷出。这样的布水方式，因布水孔表面不光滑，易截流污水中的残渣，造成布水孔堵塞;再者因布水孔长期通过污水，有可能在布水孔的周围生长出菌膜，并逐步加厚，最后完全堵塞布水孔，从而影响整个污水处理系统的工艺质量。
(三)发明内容：本发明提供的用于污水处理系统的防堵布水头，就是解决现有布水管上直接开孔喷污水的方式易堵塞，易长菌膜，影响整个水处理系统工艺质量的问题。其技术方案如下：
用于污水处理系统的防堵布水头，其特征是：
1)由柔性材质整体注塑的防堵布水头1外圆面开有凹形环槽形成的卡口5;卡口前端为具有前端面的前锥形前台阶8，卡口后端为具有后端面的后锥形后台阶9，且前台阶尺寸小于后台阶，前端面尺寸小于后端面，卡口、前台阶和后台阶用于将防堵布水头安装固定在污水处理系统的布水管10上开的布水孔10.1内。2)在布水管和布水头出水侧M，布水头上开有一个轴向喷水孔2和多个均布的侧向喷水孔3;该轴向和侧向喷水孔通过布水头内腔孔6与布水头进水侧N水流连通;3)在进水侧N，布水头环状端面7内设置一块振动片4，在该布水头内腔孔6通径d6在2～20mm时，振动片的厚度Δ4取值范围在0.3-1.0mm，振动片宽度b4取值范围在2-20mm，振动片长度l4取值范围在2-20mm，布水头进水侧N水压控制范围为0.3～4kg/cm2。
上述整体注塑布水头的柔性材质取为硅胶和氟胶。上述振动片的优化尺寸选择如下：布水管通径D8=50mm，布水头内腔孔6通径d6取为8mm时，振动片的厚度Δ4取为0.7mm，振动片宽度b4取为8mm，振动片长度l4取为5mm。
本发明有益效果：1)进水处设振动片，只要有水流，振动片就产生擅动。污水通过布水头内腔孔时，振动片发生一定频率的震动，污水形成湍流，使整个布水头也发生震动，污水中残渣等固体物便不容易停留在布水口上，即使长有菌膜所发生的堵塞，也可通过提高系统水压，使震动加剧，疏通堵塞的布水头，从而达到保持布水的畅通，不易堵塞的目的。2)本发明提供的振动片尺寸取值范围是与污水处理系统工艺要求相匹配，提供的水压控制范围是保证振动片发挥最佳效果，提供的一种振动片优化尺寸是使水流通过率及振动效率等各项指标为最佳。3)设轴向一个喷水孔和多个均布的侧向喷水孔，使布水更为均匀有效。4)整体注塑布水头通过卡口直接卡在布水管上，因选择前台阶和前端面比后台阶和后端面小的优化设计，使防堵布水头安装、维护和更换均方便。5)整体注塑的柔性材质可采用橡胶、塑料、硅胶或氟胶制作，因橡胶易老化，塑料硬度大，经试验，当采用硅胶或氟胶制作时，经久耐用，效果更佳。
