申请日2010.07.21
公开(公告)日2011.03.23
IPC分类号C02F9/14
摘要
本实用新型公开一种用于处理小城镇生活污水的处理系统，属污水处理领域。该系统包括：预处理区、生物强化处理区和后处理区;所述预处理区依次与生物强化处理区和后处理区连接;所述预处理区由拦污设备和初沉池连接而成，拦污设备设有引入处理污水的进水口;所述生物强化处理区设有生物处理设备;所述后处理区由二沉池、过滤池和消毒池连接而成，消毒池上设有排出处理水的出水口。该处理系统可有效去除生活污水中的有机污染物、氮、磷、悬浮物及色度。并且，具有处理规模小、占地面积小、基建投资省、设备简单且易于实现自动化、管理简便、易于维护等特点，非常适用于小规模城镇生活污水的处理。

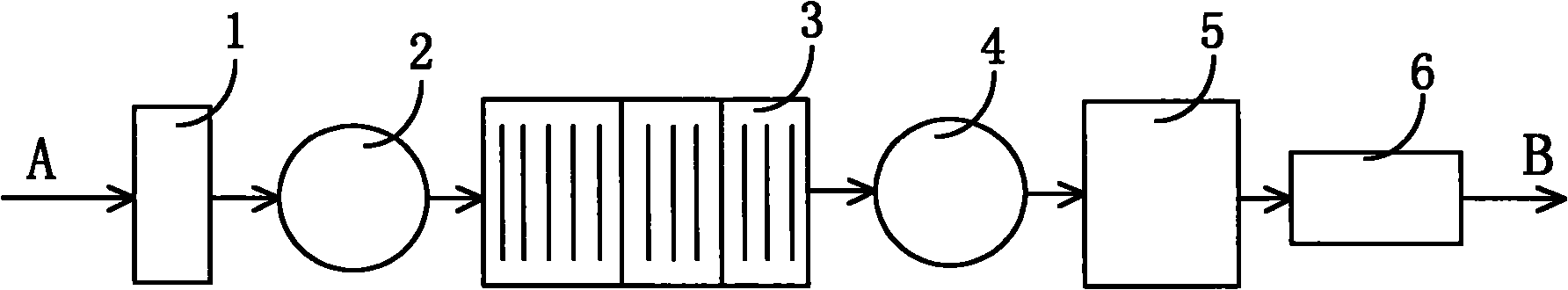

摘要附图
权利要求书
1.一种用于处理小城镇生活污水的处理系统，其特征在于，包括：
预处理区、生物强化处理区和后处理区;
所述预处理区依次与生物强化处理区和后处理区连接;
所述预处理区由拦污设备和初沉池连接而成，拦污设备设有引入处理污水的进水口;
所述生物强化处理区设有生物处理设备;
所述后处理区由二沉池、过滤池和消毒池连接而成，消毒池上设有排出处理水的出水口。
2.如权利要求1所述的用于处理小城镇生活污水的处理系统，其特征在于，所述预处理区的拦污设备采用格栅栅隙为1～3mm的细格栅除污机。
3.如权利要求1所述的用于处理小城镇生活污水的处理系统，其特征在于，所述预处理区的初沉池采用斜管沉淀池。
4.如权利要求1所述的用于处理小城镇生活污水的处理系统，其特征在于，所述生物强化处理区的生物处理设备采用生物转盘设备。
5.如权利要求1所述的用于处理小城镇生活污水的处理系统，其特征在于，所述生物转盘设备采用单轴单级式生物转盘、单轴多级式生物转盘、多轴多级式生物转盘中的任一种。
6.如权利要求1所述的用于处理小城镇生活污水的处理系统，其特征在于，所述后处理区的二沉池采用竖池沉淀池。
7.如权利要求1所述的用于处理小城镇生活污水的处理系统，其特征在于，所述处理区的过滤池采用其内设置微孔纤维滤布，通过微孔纤维滤布进行过滤的纤维滤池。
8.如权利要求1所述的用于处理小城镇生活污水的处理系统，其特征在于，所述消毒池采用其内设置紫外消毒设备的紫外消毒池。
说明书
用于处理小城镇生活污水的处理系统
技术领域
本实用新型涉及污水处理领域，特别是涉及一种用于处理小城镇生活污水的处理系统。
背景技术
我国处于城镇化快速发展的阶段，小城镇及农村地区的排污量增长迅速，由于缺乏必要的污水收集和处理设施，已成为区域性水环境的重要污染源头，因此，小城镇污水处理已成为我国水污染控制的重点。
小城镇污水处理设施的建设已经成为继大中城市污水治理之后的新热点，其成效如何将直接影响我国水环境状况和社会可持续发展。针对我国小城镇社会经济发展特性及其污水产生特点，污水处理工艺技术的选择，既不能完全照搬目前在大、中城市中广泛采用的传统城市污水处理工艺技术，也不能完全采用村庄居民点的污水处理方式，而必须按照经济、高效、简便、易行的原则进行选择。
国外发达国家在小城镇及农村多采用分散式污水处理系统，如挪威根据本国人口稀少的特点，分别建立了服务人口少于35人(或7户)的微型处理厂和服务人口为35～500人的小型处理厂，均采用集成式污水处理装置，处理工艺与集中处理相同，即物理法、化学法、生物法及其之间的联合。
日本在没有排水系统的乡村，采用净化槽对生活污水进行就地处理，包括“tandoku-shori”净化槽和“gappei-shori”净化槽，前者仅用于厕所冲洗水的处理，后者用于混合生活污水处理。净化槽的结构主要由厌氧滤池、接触氧化池、沉淀池和消毒池组成，在厌氧滤池和接触氧化池中加有填料。
自然处理系统(NTSW)在美国应用较为普遍，其主要形式是土地处理系统，包括慢速渗滤、地表漫流、快速渗滤以及各种用于处理化粪池出水的现场土壤吸收系统，在美国有超过2000万个土壤吸收系统用于就地污水处理。此外，人工温地系统及氧化塘也是分散式污水处理的重要形式，在美国有7000多个稳定塘用于处理生活污水和工业废水，它可以单独使用或和其他废水处理工艺联合使用。
我国小城镇污水处理在工艺技术路线选择上，大多仍采用与大、中城市污水处理类似的传统工艺技术，如一级强化处理技术、厌氧水解-高负荷生物滤池组合工艺、SBR及具改进工艺、AAATM工艺以及生态处理系统等，而针对小城镇社会经济发展状况与管理水平、污水水量水质特点、地形地势条件等具体情况的经济适用型处理工艺的技术开发和应用仍然较为滞后。活性污泥法、生物膜法等传统工艺已被证明为行之有效的处理技术，但将其直接照搬到小城镇是不可行的，一方面传统工艺工程投资较大、运行费用较高，加剧了小城镇原本就严重不足的财政资金状况;另一方面，小城镇管理水平难以达到传统处理工艺对设施运行与维护管理的要求，不利于污水处理设施的正常运行和处理效益的充分发挥。
发明内容
基于现有技术所存在的问题，本实用新型实施例提供一种用于处理小城镇生活污水的处理系统，可实现以生物转盘为核心、结合物理化学处理对小城镇生活污水进行处理。
本实用新型的目的是通过下述技术方案实现的：
本实用新型实施例提供一种用于处理小城镇生活污水的处理系统，包括：
预处理区、生物强化处理区和后处理区;
所述预处理区依次与生物强化处理区和后处理区连接;
所述预处理区由拦污设备和初沉池连接而成，拦污设备设有引入处理污水的进水口;
所述生物强化处理区设有生物处理设备;
所述后处理区由二沉池、过滤池和消毒池连接而成，消毒池上设有排出处理水的出水口。
通过本实用新型实施例的技术方案可以看出，本实用新型实施例中通过预处理区、生物强化处理区和后处理区的有机配合构成污水的处理系统，特别是在生物强化处理区内设置生物处理设备，使得利用该处理系统可有效去除生活污水中的有机污染物、氮、磷、悬浮物及色度。并且，该处理系统在处理污水过程运行稳定，耐冲击负荷能力较强，技术风险小，具有良好的社会效益和环境效益;该处理系统适用于处理规模小、占地面积小、基建投资省、设备简单且易于实现自动化、管理简便、易于维护等场景下应用，非常适合于处理小城镇的生活污水。
