申请日2014.01.16
公开(公告)日2014.09.24
IPC分类号E03F7/10
摘要

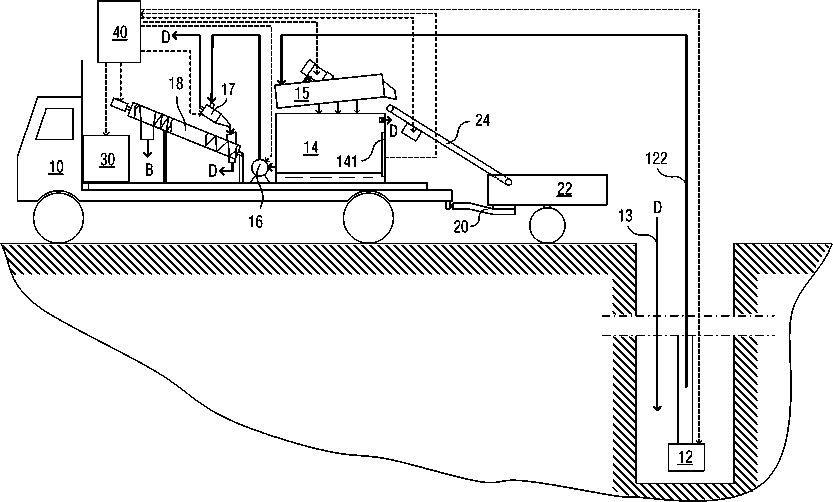

移动式的污泥处理设备，包括车辆(10)、吸污装置、筛分脱水装置、拖斗(20)、输送带(24)和螺旋输送机(18)。吸污装置包括吸污泵(12)和吸污管(122);筛分脱水装置包括存浆箱(14)、振动筛(15)、渣浆泵(16)、旋流分离器(17)和回流管(13);拖斗设有渣料箱(22);输送带与振动筛的出口和渣料箱的进口相连通;螺旋输送机的进口与旋流分离器的出口相通，该螺旋输送机的出口可与输送带相通。本实用新型的目的是提供一种移动式的污泥处理设备，其具有良好的脱水能力，且操作方便安全。
权利要求书
1.移动式的污泥处理设备，包括：
一个车辆(10);
一个吸污装置，其包括一个吸污泵(12)和一个与所述吸污泵相连的吸污管(122);
一个筛分脱水装置，其包括一个设置于所述车辆(10)的存浆箱(14)，一个设置于所述存浆箱(14)上方的振动筛(15)，一个其进口可与所述存浆箱(14)相通的渣浆泵(16)，一个其进口与所述渣浆泵(16)的出口相通的旋流分离器(17)，和一个可与所述旋流分离器(17)的回流口相通的回流管(13);
其特征在于所述的污泥处理装置还包括：
一个与所述车辆(10)可拖挂连接的拖斗(20)，且所述拖斗(20)设有一个渣料箱(22);
一个与所述振动筛(15)的出口和所述渣料箱(22)的进口相连通的输送带(24);和
一个螺旋输送机(18)，其进口与所述旋流分离器(17)的出口相通，该螺旋输送机(18)的出口可与所述输送带(24)相通。
2.如权利要求1所述的移动式的污泥处理设备，其中螺旋输送机(18)为变螺距的螺旋输送机。
3.如权利要求1所述的移动式的污泥处理设备，其中还包括：
一个设置于所述存浆箱(14)的液位传感器(141)，该液位传感器(141)具有一个高液位感测部和一个低液位感测部;
一个控制装置(40)，其与所述液位传感器(141)和所述渣浆泵(16)可信号连接;
当所述高液位感测部感测到液位时，所述控制装置(40)根据收到的所述液位传感器(141)的输出信号，向所述渣浆泵(16)输出一个启动信号;
当所述低液位感测部感测到液位时，所述控制装置(40)根据收到的所述液位传感器(141)的输出信号，向所述渣浆泵(16)输出一个停止信号。
4.如权利要求3所述的移动式的污泥处理设备，其中还包括一个设置于所述车辆(10)的发电机(30)，所述发电机(30)与所述吸污泵(12)、所述振动筛(15)、所述渣浆泵(16)、所述旋流分离器(17)、所述螺旋输送机(18)和所述输送带(24)可电性连接。
5.如权利要求4所述的移动式的污泥处理设备，其中所述控制装置(40)可与所述发电机(30)电性连接，并可与所述发电机(30)、所述吸污泵(12)、所述振动筛(15)、所述渣浆泵(16)、所述旋流分离器(17)、所述螺旋输送机(18)和所述输送带(24)可信号连接。
6.如权利要求1所述的移动式的污泥处理设备，其中所述吸污泵为潜污泵，所述潜污泵的出口与所述吸污管(122)的进口相通。
说明书
移动式的污泥处理设备
技术领域
本实用新型涉及污泥处理设备，特别是一种可装设于车辆等的移动式的污泥处理设备。
背景技术
城市排水管道往往会在沉积井淤积大量泥沙和垃圾，如不及时清理，极易造成管网堵塞，一旦遇到暴雨，容易形成内涝，严重影响人们生产生活。国内在进行排水管道沉积井的清理时，较常见的是采用人工掏挖，此方法劳动强度大且存在一定危险性(主要是沉积井内有毒、有害气体挥发造成)，且会对地面造成污染。
中国专利申请201210502336.9，提供了一种城市管网淤泥抽吸车，包括车辆，以及设置在车辆上的吸污泵、双层筛、淤泥箱、渣浆泵、旋流器、渣斗、溢流管和发电机。但仅用筛分及旋流分离器脱水，其分离出的渣料含水率仍然较高，可能导致渣料运输途中水分渗漏，污染道路，填埋时则可能污染地下水。
实用新型内容
本实用新型的目的是提供一种移动式的污泥处理设备，其具有良好的脱水能力，且操作方便安全。
本实用新型提供了移动式的污泥处理设备，包括车辆、吸污装置、筛分脱水装置、拖斗、输送带和螺旋输送机;吸污装置包括一个吸污泵和一个与吸污泵相连的吸污管;筛分脱水装置包括一个设置于车辆的存浆箱、一个置于存浆箱上方的振动筛、一个其进口可与存浆箱相通的渣浆泵、一个其进口与渣浆泵的出口相通的旋流分离器、和一个可与旋流分离器的回流口相通的回流管;拖斗设有一个渣料箱;输送带与振动筛的出口和渣料箱的进口相连通;螺旋输送机的进口与旋流分离器的出口相通，该螺旋输送机的出口可与输送带相通。
在移动式的污泥处理设备的再一种示意性实施方式中，螺旋输送机为变螺距的螺旋输送机。
在移动式的污泥处理设备的另一种示意性实施方式中，还包括液位传感器和控制装置，液位传感器设置于存浆箱，其具有一个高液位感测部和一个低液位感测部;控制装置与液位传感器和渣浆泵可信号连接;当高液位感测部感测到液位时，控制装置根据收到的液位传感器的输出信号，向渣浆泵输出一个启动信号;当低液位感测部感测到液位时，控制装置根据收到的液位传感器的输出信号，向渣浆泵输出一个停止信号。
在移动式的污泥处理设备的又一种示意性实施方式中还包括一个设置于车辆的发电机，发电机与吸污泵、振动筛、渣浆泵、旋流分离器、螺旋输送机和输送带可电性连接。
在移动式的污泥处理设备的又一种示意性实施方式中，控制装置可与发电机电性连接，并可与发电机、吸污泵、振动筛、渣浆泵、旋流分离器、螺旋输送机和输送带可信号连接。
在移动式的污泥处理设备的又一种示意性实施方式中，吸污泵为潜污泵，潜污泵的出口与吸污管的进口相通。
采用本实用新型的移动式的污泥处理设备，其具有良好的脱水能力，可以避免从沉积井内抽吸出的污泥造成二次污染，且这种设备操作方便安全。
