申请日2014.02.13
公开(公告)日2014.07.16
IPC分类号C02F11/12; C02F11/00
摘要
本实用新型涉及到化粪池及污水污物分离处理设备领域，是一种污水污物过滤清理机。变速箱、真空吸污泵、排水泵、清洗泵、液压转向座总成、密封罐体固定在汽车底盘上，变速箱与夹心取力器相连，夹心取力器与传动轴一端相连，传动轴另一端与液压泵总成I相连，液压泵总成I与分配阀I相连，分配阀I通过油管分别与液压泵总成II、真空吸污泵马达、排水泵马达、过滤旋转马达、清洗泵马达相连，液压泵总成II与分配阀II相连，分配阀II通过油管分别与液压缸I、液压缸II、搅拌器马达相连，搅拌器马达与搅拌器相连，搅拌器与搅拌器定位装置相连;过滤筒安装在密封罐体内上方。由于采取了本技术方案，化粪池的污物经吸入密封罐体内，经过滤，污水不在运走，池内不需下人作业，取代了人工清理，安全卫生，节约人力财力。
权利要求书
1.一种污水污物过滤清理机，其特征是变速箱(2)、真空吸污泵(6)、排 水泵(9)、清洗泵(15)、液压转向座总成(19)、密封罐体(36)固定在汽车 底盘(1)上，变速箱(2)与夹心取力器(3)相连，夹心取力器(3)与传动 轴(4)一端相连，传动轴(4)另一端与液压泵总成I(5)相连，液压泵总成 I(5)与分配阀I(18)相连，分配阀I(18)通过油管分别与液压泵总成II(10)、 真空吸污泵马达(7)、排水泵马达(8)、过滤旋转马达(17)、清洗泵马达(16) 相连，液压泵总成II(10)与分配阀II(13)相连，分配阀II(13)通过油管 分别与液压缸I(11)、液压缸II(12)、搅拌器马达(14)相连，搅拌器马达(14) 与搅拌器(31)相连，搅拌器(31)与搅拌器定位装置(32)相连;过滤筒(35) 安装在密封罐体(36)内上方，过滤筒(35)设有过滤孔(34)、清洗进水口(26)、 过滤转动轴(25)和进水管(20)，过滤旋转马达(17)与皮带轮(28)相连， 皮带轮(28)与过滤转动轴(25)相连，过滤转动轴(25)与刮刀(27)相连， 刮刀(27)随过滤转动轴(25)转动，真空吸污泵马达(7)与真空吸污泵(6) 相连，排水泵马达(8)与排水泵(9)相连，清洗泵马达(16)与清洗泵(15) 相连;液压转向座总成(19)，由转向座、液压转向座盖(22)、万向固定架(23)、 管道万向接头(24)、管道(20)组成，万向固定架(23)由万向接头、支架、 液压缸I(11)、液压缸II(12)、液压缸座I(29)、液压缸座II(30)组成，液 压转向座盖(22)与液压转向座总成(19)相连：万向固定架(23)与液压转 向座盖(22)相连，管子万向接头(24)与进水管(20)相连，进水管(20) 另一端与进水管转向接头(21)相连，进水管万向接头(24)、进水管(20)固 定在万向固定架(23)上，液压缸I(11)，液压缸II(12)分别与液压缸座I(29)、 液压缸座II(30)与万向固定架(23)相连。
说明书
一种污水污物过滤清理机
技术领域
本实用新型涉及到化粪池及污水污物分离处理设备领域，是一种污水污物 过滤清理机。
背景技术
目前，我国化粪池清理还是以吸粪车、吸污车为主，存在成本高、污染大， 另一种是化粪池硬化处理机和污水污物分离机，该机为整体式，安装在运输车 上，并配有发电机组，体积大、噪音大，成本很高，大型化粪池还清理不尽， 还靠人下池才能完成，化粪池内都存在大浓度沼气，下池清理人员除脏、臭、 累之外还很不安全，一不小心就会中毒，甚至死亡。
发明内容
本实用新型的目的是要提供一种新型化粪池过滤清理机，一是通过液压传 动系统带动搅拌器将池内硬块粉碎，再由真空吸污泵马达带动真空吸污泵完成 吸污作业，污水污物进入密封罐体内进入过滤，污水就地从下水道排出，不需 外运，垃圾集中处理。二是通过液压转向座总成，万向固定架，管子万向接头， 管子在池内能上、下调整移动，平面360度转动，不需要人下池清理，保证人 身安全，减轻劳动强度，节约费用。

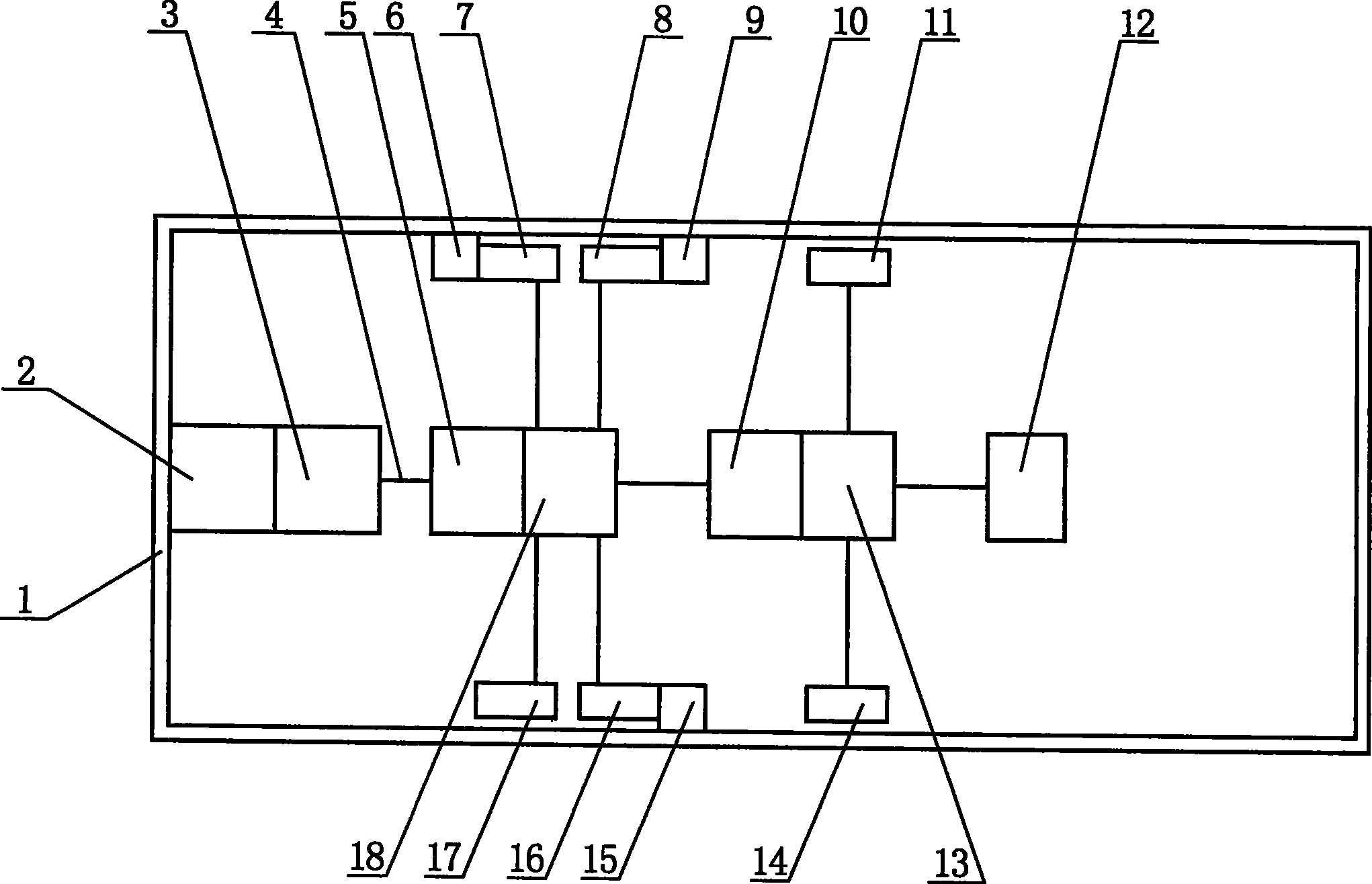

本实用新型的技术方案是：一种污水污物过滤清理机，其特征是变速箱2、 真空吸污泵6、排水泵9、清洗泵15、液压转向座总成19、密封罐体36固定在 汽车底盘1上，变速箱2与夹心取力器3相连，夹心取力器3与传动轴4一端 相连，传动轴4另一端与液压泵总成I5相连，液压泵总成I5与分配阀I18相连， 分配阀I18通过油管分别与液压泵总成II10、真空吸污泵马达7、排水泵马达8、 过滤旋转马达17、清洗泵马达16相连，液压泵总成II10与分配阀II13相连， 分配阀II13通过油管分别与液压缸I11、液压缸II12、搅拌器马达14相连，搅 拌器马达14与搅拌器31相连，搅拌器31与搅拌器定位装置32相连;过滤筒 35安装在密封罐体36内上方，过滤筒35设有过滤孔34、清洗进水口26、过滤 转动轴25和进水管20，过滤旋转马达17与皮带轮28相连，皮带轮28与过滤 转动轴25相连，过滤转动轴25与刮刀27相连，刮刀27随过滤转动轴25转动， 真空吸污泵马达7与真空吸污泵6相连，排水泵马达8与排水泵9相连，清洗 泵马达16与清洗泵15相连;液压转向座总成19，由转向座、液压转向座盖22、 万向固定架23、管道万向接头24、管道20组成，万向固定架23由万向接头、 支架、液压缸I11、液压缸II12、液压缸座I29、液压缸座II30组成，液压转向 座盖22与液压转向座总成19相连：万向固定架23与液压转向座盖22相连， 管子万向接头24与进水管20相连，进水管20另一端与进水管转向接头21相 连，进水管万向接头24、进水管20固定在万向固定架23上，液压缸I11，液压 缸II12分别与液压缸座I29、液压缸座II30与万向固定架23相连。
由于采取了上述技术方案，化粪池的污物经吸入密封罐体内，经过滤，污 水不在运走，池内不需下人作业，取代了人工清理，安全卫生，节约人力财力。
