申请日2014.02.13
公开(公告)日2014.10.15
IPC分类号C02F11/12
摘要
一种利用吸附解析的污泥干燥系统，包括风路、换热设备、污泥干燥装置、吸附解析设备，其特征在于：包括从管道中输送的工厂高温废水、废气，进入吸附解析设备及换热设备中;所述的吸附解析设备为一种吸附从干燥装置出来的湿空气中的水分，并通过高温废水废气进行解析的设备;所述的换热设备包括，工厂的高温废气废水、通过吸附解析设备被吸收水分后的干空气，在换热设备中进行换热，使干空气加热到干燥污泥所需的温度的设备;所述的污泥干燥装置为一种直接接触式中低温污泥干燥装置，例如带式污泥干燥机。本系统利用高温工厂高温废气、废水的能量实现污泥干化。
权利要求书

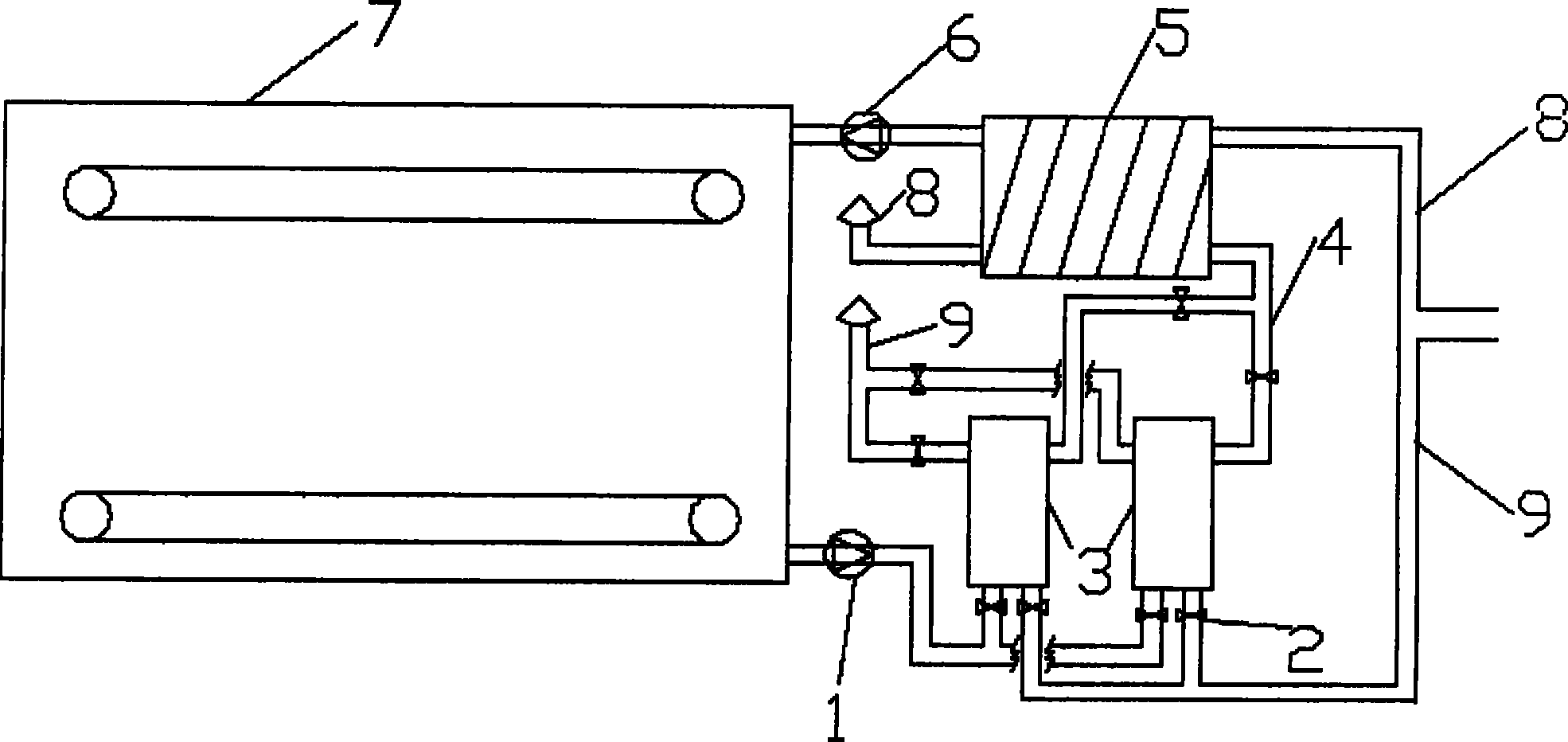

1.一种利用工厂高温废气或废水的污泥干燥系统，包括引风机(1)、管道阀门(2)、吸附解析设备(3)、风管(4)、高温废气或废水的管路(8、9)、换热设备(5)、鼓风机(6)、污泥干燥装置(7)，其特征在于：包括利用引风机(1)从污泥干燥装置(7)中通过风管(4)引出高含湿量的空气，通过吸附解析设备(3)吸收空气中的水分，然后进入换热设备(5)加热到污泥干燥装置(7)所需要的温度，最后通过鼓风机(6)重新进入污泥干燥装置干燥污泥;利用高温废气或废水的管路(8)所引入的高温废气或废水提供给换热设备(5)中所需的换热热量;利用管道(9)所引入的高温废气或废水提供给吸附解析设备(3)中解析时所需的能量，以便达到循环重复使用。
2.根据权利要求1所述的利用工厂高温废气或废水的污泥干燥系统，其特征在于所述的换热设备(5)，选择热管换热器或管翅式换热器。
说明书
一种利用吸附解析的污泥干燥系统
技术领域
本实用新型涉及一种干燥污泥系统，特别是涉及一种利用工厂高温废气 或废水的污泥干燥系统。
背景技术
在工厂中往往存在高温的废气，特别是印染企业中，存在着大量的锅炉 尾气、定型机废热，在生产过程中，由于这部分能量难以收集再利用，所以出 现大量的能量浪费。
污泥干燥系统中采用高温废气进行污泥干燥的技术普遍存在较大的问题， 主要是采用高温干燥，使污泥中的有毒有害气体大量分解出，造成严重的：次 污染;直接和污泥接触干燥，干燥过后的大量气体不能进入锅炉燃烧，产生巨 大的尾气处理成本;又或者经过换热之后进行干燥，由于干燥后温度低，不能 重复利用，效率低下;而且如果这部分高温废气进行直接排放会对环境造成严 重的热污染。如何有效利用这部分高温废气成为当前面临的重要问题。
发明内容
本实用新型的目的就是为了解决上面提到的问题，提供一种高效的利用高 温工厂高温废气的能量实现污泥干化，同时利用吸附、解析系统对污泥干化之后 的尾气进行除湿。
具体的提供一种利用工厂高温废气或废水的污泥干燥系统，包括引风机(1)、 管道阀门(2)、吸附解析设备(3)、风管(4)、高温废气或废水的管路(8、9)、 换热设备(5)、鼓风机(6)、污泥干燥装置(7)，其特征在于：包括利用引风机 (1)从污泥干燥装置(7)中通过风管(4)引出高舍湿量的空气，通过吸附解 析设备(3)吸收空气中的水分，然后进行换热设备(5)加热到污泥干燥装置(7) 所需要的温度，然后通过鼓风机(6)重新进入干燥污泥;利用高温废气或废水 的管路(8)所引入的高温废气或废水提供给换热设备(5)中所需的换热热量; 利用管道(9)所引入的高温废气或废水提供给吸附解析设备(3)中解析时所需 的能量，以便达到循环重复使用。
所述的工厂高温废气为排气温度在120℃以上的废气或温度在95℃以上的废 水，该废气或废水来自锅炉或者印染企业的定型机。
所述的换热设备(5)，选择热管换热器或管翅式换热器。
所述的经过换热设备(5)之后进入污泥干燥装置(7)的工质空气的温度在 80℃及以下。
所述的工质空气经过污泥干燥装置(7)之后，进入吸附解析设备(3)，经 过吸附除湿之后，重新进入换热设备(5)加热。
所述的工质空气在系统的密闭管道中循环利用。
本实用新型采用高温工厂高温废气或废水作为主要能源，一方面可以有效 的利用高温工厂高温废气、废水中的能量进行污泥干化，另一方面，干燥污泥 之后的高焓值湿热工质空气，通过吸附解析设备进行除湿，被除湿后的空气只 是含湿量降低，但其温度变化不大，故其能量能得以有效的保存并再次利用， 极大地提高了资源的利用率。
