申请日2010.07.29
公开(公告)日2011.02.16
IPC分类号C02F9/08; C02F1/32; C02F1/28; C02F1/44; C02F1/78
摘要
本实用新型公开一种高浊度水处理装置，由潜污泵、保安过滤器、混合过滤器、沉淀罐、第一级储水箱、臭氧消毒器、高压泵，超渗透膜、第二级储水箱、纯水泵、活性炭吸附装置、树脂软化装置、第三级储水箱、高压泵、反渗透膜、紫外线消毒器、纯净水箱依次连接而成。本实用新型改成在潜污泵前加入混凝剂，通过潜污泵的叶片强烈搅拌，使混凝剂与高浊水瞬间混合均匀，浊水中的胶体颗粒迅速脱稳，相互凝聚形成大的絮体，在沉淀罐中沉淀下来，减少了旋转器处理工序，提高了处理效率，可将高浊度水转为可供生活饮用的水，各处理阶段组合在一个箱体中，占地面积小，可以随运输工具自由转移使用，对于农村、远离城市供水区域的工矿企业、洪灾发生地等水源差、建设水处理站又不划算的地区非常实用。

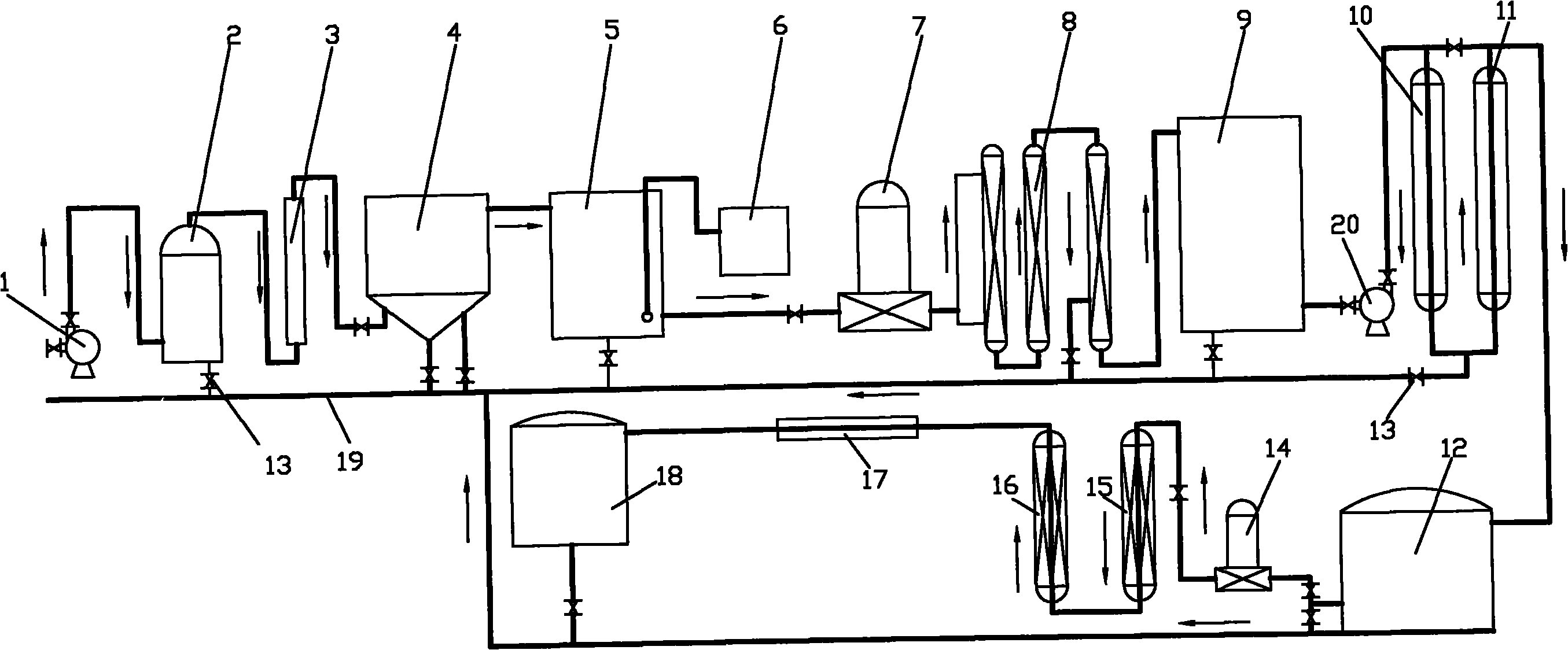

摘要附图
权利要求书
1.一种高浊度水处理装置，包括有过滤器、渗透膜、储水箱、活性炭吸附装置、树脂吸附装置、消毒器以及输送泵、连接管道和阀门，其特征在于：由潜污泵、保安过滤器、混合过滤器、沉淀罐、第一级储水箱、臭氧消毒器、高压泵，超渗透膜、第二级储水箱、纯水泵、活性炭吸附装置、树脂软化装置、第三级储水箱、高压泵、反渗透膜、紫外线消毒器、纯净水箱依次连接而成;在混合过滤器与沉淀罐连接管道上安装有阀门，第一级储水箱与高压泵连接管道上安装有阀门，第二级储水箱与纯水泵连接管道上安装有阀门，纯水泵与活性炭吸附装置连接管道上安装有阀门，活性炭吸附装置与树脂软化装置上部连接管道上安装有阀门，第三级储水箱与高压泵连接管道上安装有阀门，高压泵与反渗透膜连接管道上安装有阀门;保安过滤器、沉淀罐、第一级储水箱、超渗透膜、第二级储水箱、活性炭吸附装置、树脂软化装置、第三级储水箱、纯净水箱底部设有带阀门的连接管与排出水管道连接。
说明书
高浊度水处理装置
所属技术领域
本实用新型涉及一种水处理装置，具体涉及高浊度水的处理装置。
背景技术
在中国专利公布的专利号为00225304.6的《高浊度水处理装置》，由水泵、沉淀罐、反应罐、树脂软化装置、活性炭吸附装置、过滤装置、第一级清水储箱、Ro反渗透膜处理装置、第二级清水储箱、第三级清水储箱和臭氧消毒器、紫外线消毒器和精滤装置用管道顺序串连而成。这种水处理装置可对浊水进行处理，转为可供生活饮用的水，各处理阶段组合在一个箱体中，占地面积小，可以随运输工具自由转移使用，对于一些农村、远离城市供水区域的部分工矿企业、洪灾发生地等水源差、建设水处理站又不划算的地区非常实用。
但其存在以下缺陷：
1、由于旋转器对混凝药剂和高浊度水的混合很不均匀，严重影响沉淀效果，不利于后续处理。
2、高浊度水未经充分过滤就送入活性炭吸附装置、树脂软化装置、Ro反渗透膜装置进行处理，增加了装置使用成本，对浊水的处理效果不高。
3、现有技术的臭氧消毒器在第三级清水储箱后，臭氧难以有效发挥，而使处理的水存有异味。
发明内容
本实用新型的目的在于一种针对上述高浊度水处理装置的改进型高浊度水处理装置，装置对混凝药剂和高浊度水的混合更均匀，制造成本更低。
为了达到上述目的，本实用新型具体处理浊水的结构是：
由潜污泵、保安过滤器、混合过滤器、沉淀罐、第一级储水箱、臭氧消毒器、高压泵，超渗透膜、第二级储水箱、纯水泵、活性炭吸附装置、树脂软化装置、第三级储水箱、高压泵、反渗透膜、紫外线消毒器、纯净水箱依次连接而成。在混合过滤器与沉淀罐连接管道上安装有阀门，第一级储水箱与高压泵连接管道上安装有阀门，第二级储水箱与纯水泵连接管道上安装有阀门，纯水泵与活性炭吸附装置连接管道上安装有阀门，活性炭吸附装置与树脂软化装置上部连接管道上安装有阀门，第三级储水箱与高压泵连接管道上安装有阀门，高压泵与反渗透膜连接管道上安装有阀门。其中保安过滤器、沉淀罐、第一级储水箱、超渗透膜、第二级储水箱、活性炭吸附装置、树脂软化装置、第三级储水箱、纯净水箱底部设有带阀门的连接管与排出水管道连接。
本实用新型与上述高浊度水处理装置相比，具有如下实施效果：
1、取消了原高浊度水处理装置中的旋转器，改成在潜污泵前加入混凝剂，通过潜污泵的叶片强烈搅拌，使混凝剂与高浊度水瞬间混合均匀，浊水中的胶体颗粒迅速脱稳，进而相互凝聚形成大的絮体，在沉淀罐中沉淀下来，减少了旋转器处理工序，提高了处理效率。
2、调整了高浊度水处理流程。原处理装置高浊度水初步过滤后就送入树脂软化装置、活性炭吸附装置、反渗透膜装置等进行处理;本处理装置经充分过滤净化后才送入树脂软化装置、活性炭吸附装置、反渗透膜装置等进行处理，减轻了净化成本，延长了树脂软化装置、活性炭吸附装置、反渗透膜装置使用周期。
3、提高了出水质量。本使用新型在第一级储水箱后就设置臭氧消毒器，再经过后续处理，臭氧得以有效发挥，处理后的水不存有异味。
