申请日2010.07.30
公开(公告)日2012.02.08
IPC分类号E03D1/00; E03C1/12
摘要
一种日常废水再利用系统，无需人工费力或者额外耗电，就能将日常洗涤收集好的废水从地位提升倒高位蓄水池中备用。本发明采用在自来水进水管路与自来水出水管路之间安装有水轮水泵联动器，该水轮水泵联动器内部的水泵叶轮与水轮机叶轮是由同一根轴连接并直接依靠自来水进出压力差的附带动能来传动。本发明的优点是克服了将收集到的废水从低处提升到高处的繁琐费力工作，实现了真正意义上的节水而不耗电、不费力。
摘要附图
权利要求书

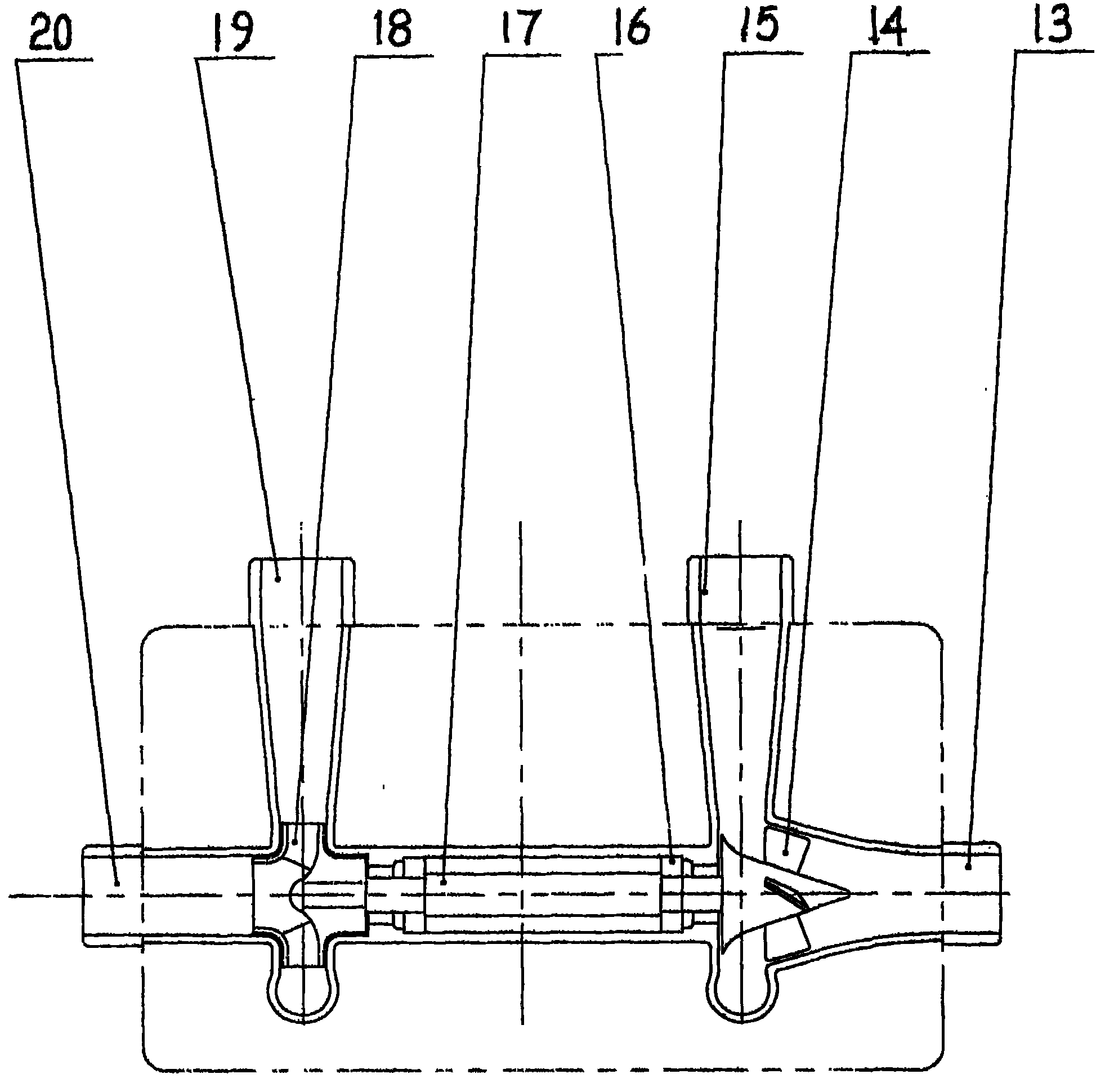

1.一种日常废水再利用系统，它是由自来水进水管路(1)、水轮水泵联动 器(2)、带止回阀的提水管路(3)、地面下方废水收集槽(4)、供给冲水马 桶用水管路(5)、地面下方废水收集槽的溢流管路(6)、废水收集槽的采集 管路(7)、高位蓄水池的溢流管路(8)、高位蓄水池(9)、废水提水管路(10)、 高位蓄水池的备用进水截止阀(11)、自来水出水管路(12)等所组成，其特 征是：在自来水进水管路(1)与自来水出水管路(12)之间安装有水轮水泵 联动器(2)，且该水轮水泵联动器(2)内部的水泵叶轮(18)与水轮机叶轮 (14)是由同一根联动轴(17)直接连接的。
说明书
一种日常废水再利用系统
所属技术领域
本发明涉及一种日常废水再利用系统，属于环保节能类技术领域。
背景技术
节约用水的口号众所周知，特别是全球提倡低碳生活的今天，据一项不完 全调查统计显示，在都市居民和办公场所等日常用水中，冲水马桶用水被认为 是最浪费的，也是最具备可再节省潜力的项目之一。现有的各类常见节水办法 中，最简单的办法是将洗涤下来的废水用空桶装好以备下次冲刷所用，或将洗 涤下来的废水送往高处专门蓄水池中备用，但耗时耗力太遭罪，费时费力还占 地方，早已不适应时代发展要求。用机械设施提升废水要另外增设水泵，虽节 水但费电，多此一举，得不偿失。
发明内容
本发明的目的是提供一种日常废水再利用系统，无需人工费力或者额外耗 电，就能将日常洗涤收集好的废水从地位提升倒高位蓄水池中备用。
本发明采取如下技术方案：由自来水进水管路、水轮水泵联动器、带止回 阀的提水管路、地面下方废水收集槽、供给冲水马桶用水管路、地面下方废水 收集槽的溢流管路、废水收集槽的采集管路、高位蓄水池的溢流管路、高位蓄 水池、废水提水管路、高位蓄水池的备用进水截止阀、自来水出水管路等所组 成，其特别之处是：在自来水进水管路与自来水出水管路之间安装有水轮水泵 联动器，且该水轮水泵联动器内部的水泵叶轮与水轮机叶轮是由同一根联动轴 直接连接的。
本发明的优点是克服了将收集到的废水从低处提升到高处的繁琐费力工 作，实现了真正意义上的节水而不耗电、不费力。
