申请日2014.09.02
公开(公告)日2016.03.30
IPC分类号C02F9/08; C02F103/42
摘要
本发明涉及一种洗澡废水综合处理系统，包括储水箱、吸附器、细过滤器、粗过滤器、臭氧发生器，粗过滤器的输入端通过一水泵连接排水口，粗过滤器的输出端连接细过滤器的输入端，细过滤器的输出端连接吸附器的输入端，吸附器的输出端连接储水箱的输入端，储水箱的输出端连接厕所冲水蓄水箱和灌溉蓄水箱。本发明设计合理，利用粗过滤器、细过滤器和吸附器去除污水中的较大颗粒型杂质，利用光触媒净化器和臭氧分解污水中的洗涤剂、人体的有机污垢、细菌、病毒等污染物，二者相互结合，无污染、低能耗，对洗浴污水的净化效果好，处理后的水可以用于厕所的冲水、花园的灌溉等，节省了宝贵的水资源。
权利要求书

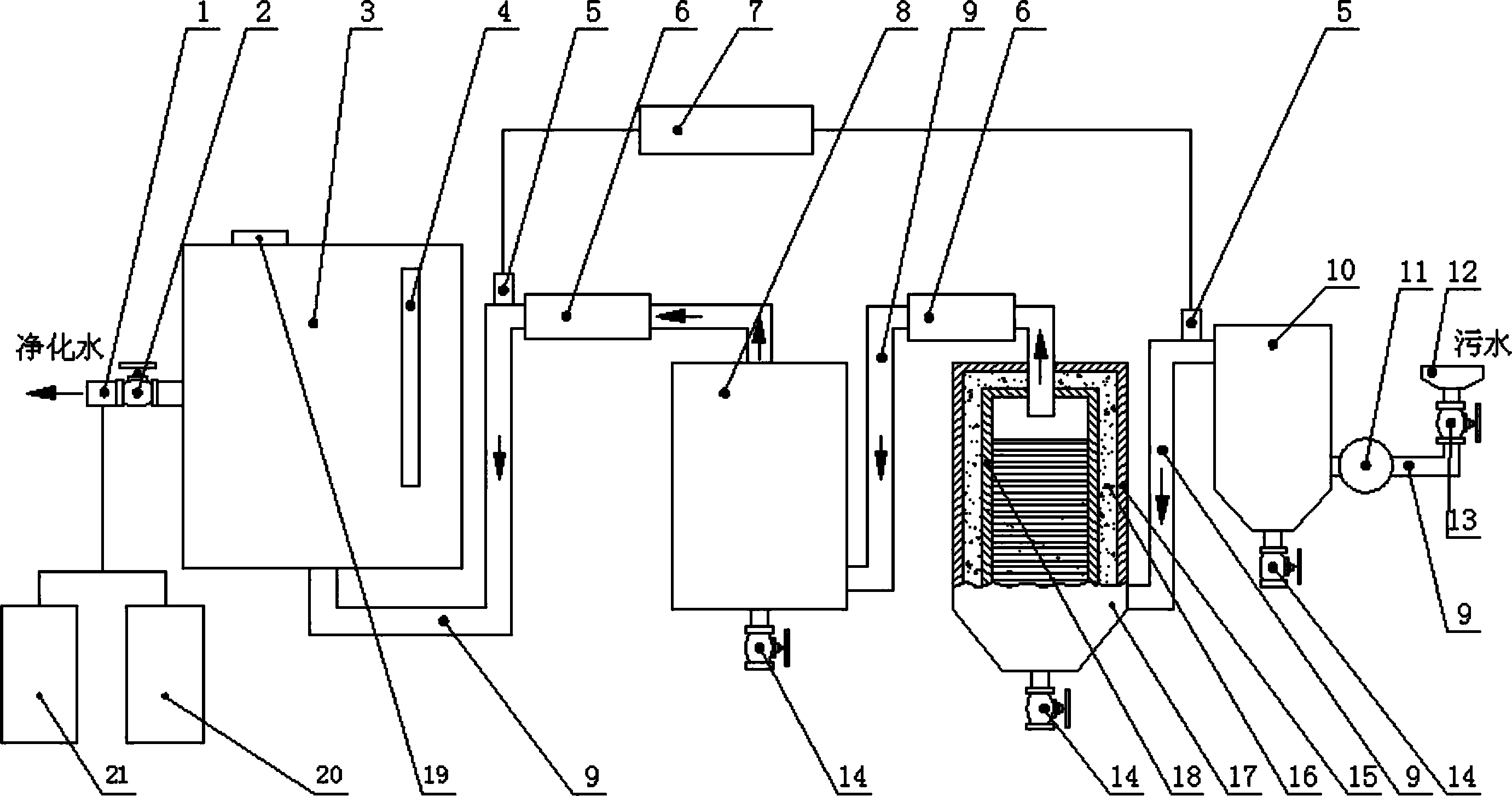

1.一种洗澡废水综合处理系统，其特征在于：包括储水箱、吸附器、细过滤器、粗过滤器、臭氧发生器，粗过滤器的输入端通过一水泵连接排水口，粗过滤器的输出端连接细过滤器的输入端，细过滤器的输出端连接吸附器的输入端，吸附器的输出端连接储水箱的输入端，储水箱的输出端连接厕所冲水蓄水箱和灌溉蓄水箱;
粗过滤器和细过滤器之间的管路上串联一前置射流器，该前置射流器的输入端连接所述臭氧发生器的一个输出端;细过滤器和吸附器之间的管路上串联一前置光触媒净化器。
2.根据权利要求1所述的一种洗澡废水综合处理系统，其特征在于：所述吸附器和储水箱之间的管路上串联一后置光触媒净化器。
3.根据权利要求2所述的一种洗澡废水综合处理系统，其特征在于：所述后置光触媒净化器和储水箱之间的管路上串联一后置射流器，该后置射流器的输入端连接所述臭氧发生器的另一个输出端。
4.根据权利要求3所述的一种洗澡废水综合处理系统，其特征在于：所述储水箱、吸附器、粗过滤器的壳体结构是：包括外层、内层及安装在二者之间的填充层，外层和内层由不锈钢或玻璃钢制成，所述填充层使用聚苯乙烯泡沫塑料。
5.根据权利要求3所述的一种洗澡废水综合处理系统，其特征在于：所述光触媒净化器的结构是：包括外壳，在外壳一侧和另一侧分别安装出水管和进水管，在外壳内部上端水平嵌装一透明板，该透明板与外壳内部上端面之间均布安装多个紫外光灯，与进水管相对的透明板底面安装一竖直向下的隔板，与出水管相对的外壳底部端面安装一竖直向上的隔板，该两个隔板之间以及两个隔板与同侧的外壳之间均安装一光触媒板且使外壳和透明板之间的腔体内形成一水流道。
6.根据权利要求3所述的一种洗澡废水综合处理系统，其特征在于：所述储水箱上端部安装一自动泄压阀。
说明书
一种洗澡废水综合处理系统
技术领域
本发明属于洗澡水净化技术领域，尤其是一种洗澡废水综合处理系统。
背景技术
水是一种重要的生活资源，人们的生活工作均离不开水，而我国是一个水资源紧张的国家，随着社会的发展，缺水的情况越来越严重，目前我国人均淡水资源是国际标准水平的几十分之一，可见水资源的紧缺已经严重影响了社会的发展。经过统计，在人们生活工作中，除了饮用、食用等处的消耗，洗澡用水的消耗量占总用水量的三分之一，大量的水被排入污水管道中，导致了极大地浪费。
在一些较大的工厂为工人提供了免费的洗澡，但为了节约用水，将排水口收集的洗澡水进行后期处理，比如：采用滤布的过滤器、采用活性炭的吸附器等，但效果均不明显，尤其是洗澡水中含有的大量洗发水、沐浴露或肥皂等残留的洗涤物难以清除干净，同时洗澡水中含有的大量细菌等有害物质也不能清除干净。
发明内容
本发明的目的在于克服现有技术的不足，提供多种处理手段相互搭配且处理效果好的一种洗澡废水综合处理系统。
本发明采取的技术方案是：
一种洗澡废水综合处理系统，其特征在于：包括储水箱、吸附器、细过滤器、粗过滤器、臭氧发生器，粗过滤器的输入端通过一水泵连接排水口，粗过滤器的输出端连接细过滤器的输入端，细过滤器的输出端连接吸附器的输入端，吸附器的输出端连接储水箱的输入端，储水箱的输出端连接厕所冲水蓄水箱和灌溉蓄水箱;
粗过滤器和细过滤器之间的管路上串联一前置射流器，该前置射流器的输入端连接所述臭氧发生器的一个输出端;细过滤器和吸附器之间的管路上串联一前置光触媒净化器。
而且，所述吸附器和储水箱之间的管路上串联一后置光触媒净化器。
而且，所述后置光触媒净化器和储水箱之间的管路上串联一后置射流器，该后置射流器的输入端连接所述臭氧发生器的另一个输出端。
而且，所述储水箱、吸附器、粗过滤器的壳体结构是：包括外层、内层及安装在二者之间的填充层，外层和内层由不锈钢或玻璃钢制成，所述填充层使用聚苯乙烯泡沫塑料。
而且，所述光触媒净化器的结构是：包括外壳，在外壳一侧和另一侧分别安装出水管和进水管，在外壳内部上端水平嵌装一透明板，该透明板与外壳内部上端面之间均布安装多个紫外光灯，与进水管相对的透明板底面安装一竖直向下的隔板，与出水管相对的外壳底部端面安装一竖直向上的隔板，该两个隔板之间以及两个隔板与同侧的外壳之间均安装一光触媒板且使外壳和透明板之间的腔体内形成一水流道。
而且，所述储水箱上端部安装一自动泄压阀。
本发明的优点和积极效果是：
1.本系统的前置光触媒净化器首先对洗澡水进行分解，后置中光触媒净化器对洗澡水进行二次分解，能有效地将洗涤剂和人体的有机污垢分解为二氧化碳和水，净化效果好。
2.本系统中，臭氧发生器的输出通过前置射流器和后置射流器进入管路中，利用臭氧的杀菌特性对洗澡水进行处理，促进了光触媒净化器的分解效果，而且储水箱内的水中溶解有大量的臭氧，能有效的杀灭水中的细菌。
3.本发明设计合理，利用粗过滤器、细过滤器和吸附器去除污水中的较大颗粒型杂质，利用光触媒净化器和臭氧分解污水中的洗涤剂、人体的有机污垢、细菌、病毒等污染物，二者相互结合，无污染、低能耗，对洗浴污水的净化效果好，处理后的水可以用于厕所的冲水、花园的灌溉等，节省了宝贵的水资源。
