申请日2014.01.20
公开(公告)日2014.09.10
IPC分类号F28D7/02
摘要
本实用新型公开了一种洗头废水余热利用装置，包括包括面板、底盘，所述底盘迂回设有污水槽，底盘边缘的污水槽末端设有污水排出口;污水槽中设有绕成螺旋状的输送净水的热交换管，所述热交换管是导热性能良好的材料制作，绕成螺旋状的热交换管置于同一水平面上，热交换管两端通过底盘的侧面分别与热水器冷水进口和自来水管连通;所述面板上表面设有废热水过滤水箱，废热水过滤水箱内设有过滤网，面板内设有连通废热水过滤水箱底部和污水槽起始端的通孔;面板镶嵌于底盘上。所述热交换管优选波纹管。由于面板设置了废热水过滤水箱，可以充分收集洗头后的废热水;用波纹管做热交换管且绕成螺旋状，废水的热能被最大限度地回收利用。
权利要求书

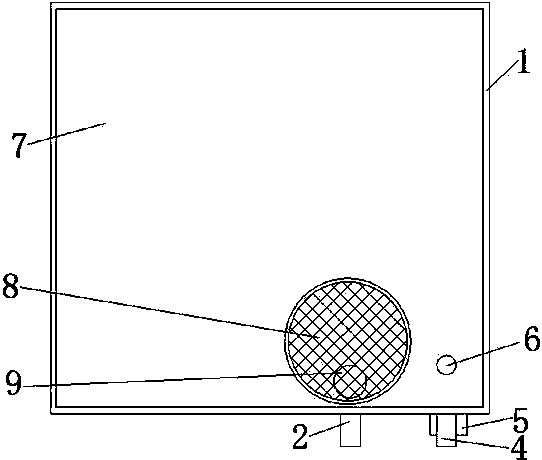

1.一种洗头废水余热利用装置，包括面板(7)、底盘(1)，其特征在于：所述底盘(1)迂回设有污水槽(10)，底盘(1)边缘的污水槽(10)末端设有污水排出口(5);污水槽(10)中设有绕成螺旋状的输送净水的热交换管，所述热交换管是导热性能良好的材料制作，绕成螺旋状的热交换管置于同一水平面上，热交换管两端通过底盘(1)的侧面分别与热水器冷水进口和自来水管连通;所述面板(7)上表面设有废热水过滤水箱(3)，废热水过滤水箱(3)内设有过滤网(8)，面板(7)内设有连通废热水过滤水箱(3)底部和污水槽(10)起始端的通孔(9);面板(7)镶嵌于底盘(1)上。
2.根据权利要求1所述的洗头废水余热利用装置，其特征在于：所述底盘(1)的侧面固定有进水管(4)和出水管(2)，进水管(4)在底盘(1)外的一侧连接自来水管、在底盘(1)内的一侧连接热交换管的一端，出水管(2)在底盘(1)外的一侧连接热水器的冷水进口、在底盘(1)内的一侧连接热交换管的另一端。
3.根据权利要求2所述的洗头废水余热利用装置，其特征在于：所述底盘(1)侧面的进水管(4)和出水管(2)设于底盘(1)同一侧面。
4.根据权利要求1所述的洗头废水余热利用装置，其特征在于：所述污水排出口(5)设于底盘(1)的侧面。
5.根据权利要求1所述的洗头废水余热利用装置，其特征在于：所述热交换管是波纹管。
6.根据权利要求1所述的洗头废水余热利用装置，其特征在于：所述面板(7)比底盘(1)的边缘至少低5毫米，面板(7)上还有一个小孔(6)通往底盘(1)内的污水槽(10)。
说明书
洗头废水余热利用装置
技术领域
本实用新型涉及余热利用装置，特别涉及一种洗头废水余热利用装置。
背景技术
过去人们洗澡时，热水流过人体表后尚有较高的温度，这些用过后的热水一般是排入下水道中，造成了热能的浪费。在提倡环保节能的时代，人们想出了不少的办法利用洗澡产生的污水中的余热，如公告号”CN103256836A”、公告日“2013.08.21”的“一种暗装高效收集淋浴余热的装置和方法”披露了一种洗澡废水余热回收利用装置，该装置包括底盘、活动的面板和热交换管，面板中央为网状地漏，底盘上设有从中央向外盘绕的污水槽，形如涡卷弹簧，污水槽靠底盘边缘的末端设有与下水道相连的污水出水口;污水槽内放置由波纹管绕成螺旋状的热交换管，其形如常见的拉伸弹簧，热交换管的一端在底盘侧面污水出水口处连通自来水管，另一端在底盘中央通过一根弯管连通至底盘下并通过底盘下的一根直管及外部的水管连通热水器的冷水进口。洗澡产生的污水从面板中央的地漏流下至底盘中央污水槽的起始端，经从中央向外盘绕的污水槽向底盘边缘流动，最后从底盘边缘的污水出水口流出到下水道，流动过程中向热交换管放出热量;外部来的自来水从污水出水口处的热交换管一端进入，在热交换管内流动并吸收管外的热量，温度升高，到达底盘中央后流入底盘下的直管，再流向热水器。这样的洗澡余热利用装置，适用于洗澡余热的回收利用，但不适合发廊洗头废水余热的回收利用，因为洗头废水集中且含有的毛发，毛发可能会堵塞余热利用装置，不像洗澡废水那样会大面积散开。
实用新型内容
本实用新型所解决的技术问题在于提供一种适合发廊洗头废水余热回收利用的洗头废水余热利用装置。
为了解决上述技术问题，本实用新型的洗头废水余热利用装置，包括包括面板、底盘，所述底盘迂回设有污水槽，底盘边缘的污水槽末端设有污水排出口;污水槽中设有绕成螺旋状的输送净水的热交换管，所述热交换管是导热性能良好的材料制作，绕成螺旋状的热交换管置于同一水平面上，热交换管两端通过底盘的侧面分别与热水器冷水进口和自来水管连通;所述面板上表面设有废热水过滤水箱，废热水过滤水箱内设有过滤网，面板内设有连通废热水过滤水箱底部和污水槽起始端的通孔;面板镶嵌于底盘上。
所述热交换管是波纹管。
所述底盘的侧面固定有进水管和出水管，进水管在底盘外的一侧连接自来水管、在底盘内的一侧连接热交换管的一端，出水管在底盘外的一侧连接热水器的冷水进口、在底盘内的一侧连接热交换管的另一端。
所述底盘侧面的进水管和出水管设于底盘同一侧面。
所述污水排出口设于底盘的侧面。
采用本实用新型的结构，由于面板设置了废热水过滤水箱，可以充分收集洗头后的废热水，用波纹管做热交换管且绕成螺旋状，废水的热能被最大限度地回收利用。由于进水管、出水管及污水排出口都设于底盘侧面，安装、维护和清洗方便。本实用新型结构简单，使用方便，效果好，制造成本低。
