菌类分解污泥废弃物的量化实验反应器

发布时间:2018-5-28 13:45:28

  申请日2014.01.20

  公开(公告)日2014.06.25

  IPC分类号C02F11/02

  摘要

  本实用新型涉及一种菌类分解污泥废弃物的量化实验反应器,包括圆柱状透明反应罐,用于支承反应罐的支架,设于反应罐内的双桨式搅拌装置,与反应罐顶口活动连接的密封盖,以及设于反应罐侧壁的取样口;所述反应罐上设有刻度,密封盖上设有放气阀门、温度计和压力计,取样口上设有取样阀;所述搅拌装置支承于反应罐底部中心,搅拌装置的转轴与一电机的动力输出轴连接,本装置整体考虑了反应的各项指标,便于记录反应不同阶段的不同数据,并以此及时调节,以求反应整体可控,整体设计合理,简单明了,注重人性化,提高实验的可操作性及实验效果,具有广泛的实用性。

  权利要求书

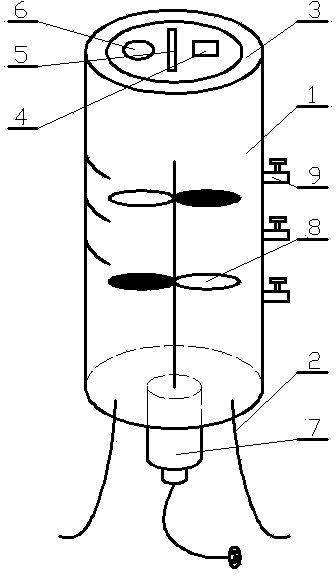

  1.一种菌类分解污泥废弃物的量化实验反应器,其特征是,包括圆柱状透明反应罐(1),用于支承反应罐(1)的支架(2),设于反应罐(1)内的双桨式搅拌装置(8),与反应罐(1)顶口活动连接的密封盖(3),以及设于反应罐(1)侧壁的取样口(9);所述反应罐(1)上设有刻度,密封盖(3)上设有放气阀门(4)、温度计(5)和压力计(6),取样口(9)上设有取样阀;所述搅拌装置(8)支承于反应罐(1)底部中心,搅拌装置(8)的转轴与一电机(7)的动力输出轴连接。

  2.根据权利要求1所述的一种菌类分解污泥废弃物的量化实验反应器,其特征是,所述支架(2)为三角支架。

  3.根据权利要求1所述的一种菌类分解污泥废弃物的量化实验反应器,其特征是,所述密封盖(3)与反应罐(1)通过螺纹密合连接,连接处设有密封圈。

  4.根据权利要求1所述的一种菌类分解污泥废弃物的量化实验反应器,其特征是,所述电机(7)与反应罐(1)通过橡胶密封圈密合。

  5.根据权利要求1所述的一种菌类分解污泥废弃物的量化实验反应器,其特征是,所述取样口(9)设置多个,沿反应罐(1)的轴向等距离设置,取样阀处于常闭状态。

  说明书

  菌类分解污泥废弃物的量化实验反应器

  技术领域

  本实用新型涉及反应发生器领域,尤其是对一种菌类分解污泥废弃物的量化实验反应器。

  背景技术

  伴随着中国社会的发展和城市化进程的加快,环境的污染急剧扩散,影响也日趋严重,城市污泥是当前急待解决的主要污染源之一。其中“超声波-碱解联合破解剩余污泥开发碳源”是一项高效解决污泥污染的方式。菌类分解污泥废弃物量化实验作为检验“超声波-碱联合破解”效果的重要手段,一般采用的器具为普通发生器,以圆柱体塑料圆筒和长方体箱应用较多,目前尚无准确规范。采用普通发生器进行实验存在以下不足:一是对实验缺乏控制力,不能及时掌握实验的进程,很多外部因素不能精确量化,使得实验数据往往缺乏代表性和说服力,而且实验器具过于简陋,不够人性化,影响实验效率。

  实用新型内容

  为了解决上述问题,本实用新型提出了一种为菌类分解污泥废弃物的量化实验反应器,本装置整体考虑了反应的各项指标,便于记录反应不同阶段的不同数据,并以此及时调节,以求反应整体可控,整体设计合理,简单明了,注重人性化,提高实验的可操作性及实验效果,具有广泛的实用性。

  本实用新型解决其技术问题所采用的技术方案是:一种为菌类分解污泥废弃物的量化实验反应器,包括圆柱状透明反应罐,用于支承反应罐的支架,设于反应罐内的双桨式搅拌装置,与反应罐顶口活动连接的密封盖,以及设于反应罐侧壁的取样口;所述反应罐上设有刻度,密封盖上设有放气阀门、温度计和压力计,取样口上设有取样阀;所述搅拌装置支承于反应罐底部中心,搅拌装置的转轴与一电机的动力输出轴连接。

  所述支架为三角支架,也可以是其它类型的支架,起到固定反应罐的作用。

  所述密封盖与反应罐通过螺纹密合连接,连接处设有密封圈,密封盖由耐腐蚀塑料制成。

  所述电机与反应罐通过橡胶密封圈密合。

  所述取样口设置多个,沿反应罐的轴向等距离设置,取样阀处于常闭状态,只有在使用时才打开。

  本实用新型的有益效果是:一种菌类分解污泥废弃物的量化实验反应器,本装置整体考虑了反应的各项指标,便于记录反应不同阶段的不同数据,并以此及时调节,以求反应整体可控,整体设计合理,简单明了,注重人性化,提高实验的可操作性及实验效果,具有广泛的实用性。
