申请日2013.12.19
公开(公告)日2014.04.16
IPC分类号C02F9/02
摘要

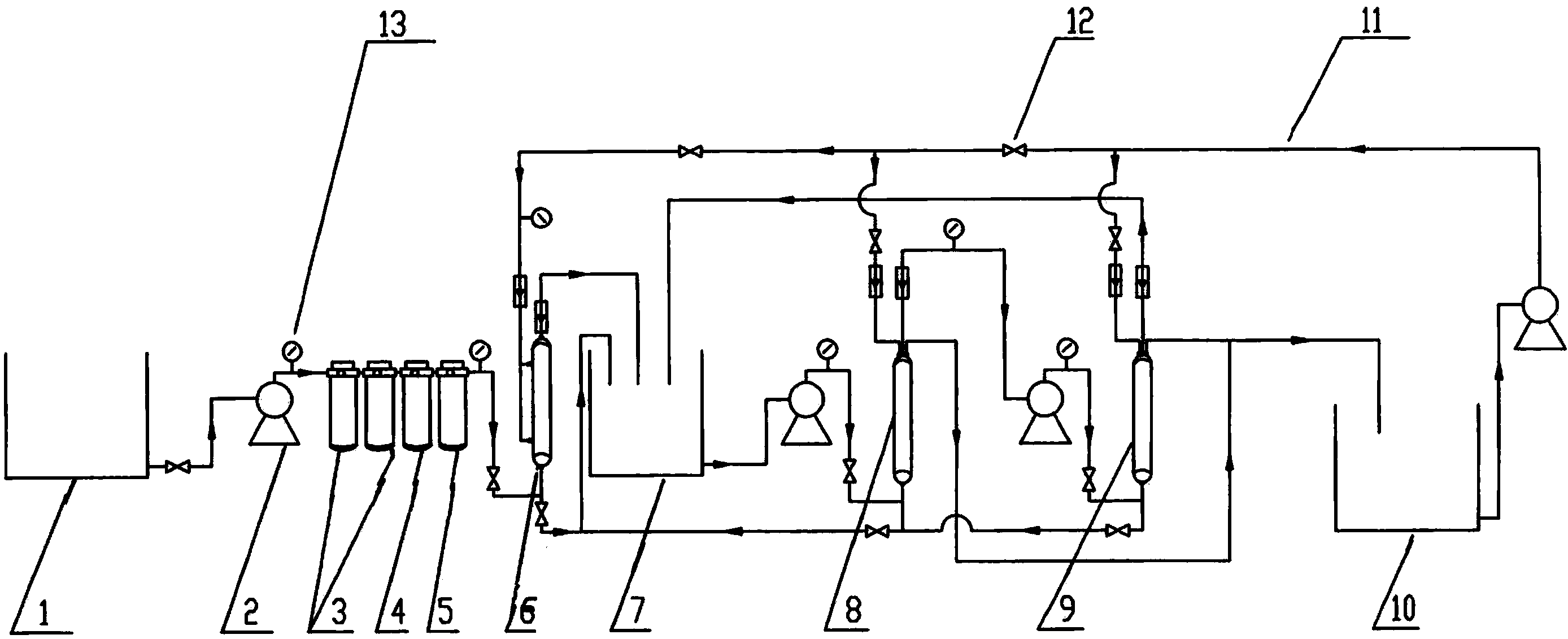

一种畜禽场废水回收养分的多级过滤装置，按废水处理工艺流程由前至后依次串联有废水池(1)、增压泵(2)、两级粗滤芯(3)、炭滤芯(4)、精滤芯(5)、超滤器(6)、中间池(7)、增压二泵及低压纳滤器(8)、增压三泵及高压纳滤器(9)、出水池(10)及反冲洗增压泵，各部件之间有输水管(11)串联，输水管中有阀门(12)，各增压泵均有配套的压力表(13)。本装置专用于对畜禽场废水的处理和循环利用，具有即能将污染废水经处理后可达标排放，又能对粪尿中养分进行浓缩利用的优点，尤其是能有效解决在种植业的非用肥季和种养业不配套情况下的废水出路问题，在促进规模化养殖业可持续发展和环保方面意义重大。
权利要求书
1.一种畜禽场废水回收养分的多级过滤装置，包括水池、 输液管(11)、过滤器、增压泵(2)和压力表(13)，其特征是 按废水处理工艺流程由前至后依次串联有废水池(1)、增压泵 (2)、两级粗滤芯(3)、炭滤芯(4)、精滤芯(5)、超滤器(6)、 中间池(7)、增压二泵及低压纳滤器(8)、增压三泵及高压纳滤 器(9)、出水池(10)及反冲洗增压泵，各部件之间有输水管(11) 串联，输水管中有阀门(12)，各增压泵均有配套的压力袁(13)， 反冲洗增压泵与超滤器、中间池、低压纳滤器和高压纳滤器之间 另有专用于反冲洗的输水管和阀门。
2.如权利要求1所述的畜禽场废水回收养分的多级过滤装 置，其特征是所述的粗滤芯(3)、炭滤芯(4)和精滤芯(5)的 规格分别是25-35μm、5-10μm和1-2μm。
3.如权利要求1所述的畜禽场废水回收养分的多级过滤装 置，其特征是所述的超滤器(6)中的超滤膜为聚砜膜，规格为 50-150KD。
4.如权利要求1所述的畜禽场废水回收养分的多级过滤装 置，其特征是所述的低压纳滤器(8)和高压纳滤器(9)中的纳 滤膜均为聚酰胺膜，规格为200-500D，压力分别增至4-5kg/cm2和9-11kg/cm2。
说明书
畜禽场废水回收养分的多级过滤装置
技术领域
本发明涉及一种过滤装置，具体是对养畜养禽场粪尿及冲洗 水经厌氧发酵后的废水进行多级过滤回收养分和达标排放水的 装置。
背景技术
畜禽养殖废弃物无害化处理和资源化利用是畜禽粪便等污 物处理利用的发展方向和必然趋势。但我国畜禽养殖场户主要集 中在农村，存在治理技术单一、处理模式落后、资源利用率低和 不能兼顾资源和环境的综合效益等问题。为了减少畜禽养殖对环 境产生的污染，国家制定了更为严格的《畜禽养殖业水污染物排 放标准》(征求意见稿)拟用以替代GB18596-2001。目前，沼气 工程技术在规模化畜禽养殖场排泄物生态化、减量化处理和能源 化、资源化利用中发挥了核心作用，是我国处理畜禽养殖废水的 主要工艺。
厌氧发酵液是沼气工程处理畜禽废水后产生的尚未达到国 家排放标准的有机废水。但厌氧发酵液还是一种典型的优质有机 肥料，通常呈中偏弱碱性(产甲烷阶段的腐熟沼液pH一般为 7.08.5)，除碳素损失较大(主要是CH4和CO2)外，仍保留 了90%原料营养成分，厌氧发酵液中还含有丰富的微量元素(如 Fe、Zn、Cu、B、Mo等)、多种植物生长素(如赤霉素、吲哚 乙酸等)、B族维生素和某些抗菌素等。施用厌氧发酵液的果蔬 硝酸盐含量降低、Vc含量提高，品质明显提升。还有报道揭示， 厌氧发酵液对19种作物的23种病害、19种虫害具有良好的防 治效果。厌氧发酵液中丰富的营养成分促进农作物生长，较高浓 度的NH3-H或NH4+，大量的VB12、植物激素如赤霉素、吲哚乙 酸和有机酸，特别是丁酸，对病原菌和虫害有抑制和杀灭作用， 作物抗病虫害能力增强。另外，厌氧发酵液还具有提高土壤有机 质含量和丰富土壤氮素养分的作用。
近年来，用膜浓缩分离技术或膜分离技术与传统技术相结合 来处理发酵废水获得较好的效果。将膜浓缩分离技术应用到厌氧 发酵液的浓缩富集中来，并改进创新浓缩技术工艺及设备，实现 厌氧发酵液的膜法连续浓缩处理，既大幅减少了其体积，又富集 了其中的营养成分，对实现厌氧发酵液的异地利用和反季节使 用，彻底解决在非用肥季节或种养不配套情况下的厌氧发酵液出 路问题意义重大。
经检索，关于规模化养殖场废水处理的相关授权专利较多， 如一种沼液精密过滤装置及过滤方法(201110117871.8)、畜禽养 殖污染沼液的处理方法(201110211338.8)、一种沼液多组分全过 程资源化的方法(201210301484.4)、一种从沼液中分离生物药 肥有效成份的方法(200810061050.5)、畜禽养殖污物沼液生态 处理装置和方法(200810120398.7)、沼液沉淀、曝气、过滤、 配比、增加水溶氧施肥设备(200910146927.5)等，但是，迄今 未见利用多种过滤装置，串联超滤纳滤膜组件耦合组装，用于高 效处理集约化养殖场废水并回收利用其有效营养成分，而且出水 水质能够直接达标排放或回用冲栏的一套设备的资料报道和专 利申请公开。
发明内容
本发明要解决的技术问题是设计出一种畜禽场废水回收养 分的多级过滤装置。
解决上述技术问题采用如下技术方案：
1、本畜禽场废水回收养分的多级过滤装置，包括水池、输 液管、过滤器、增压泵和压力表，其特征是按废水处理工艺流程 由前至后依次串联有废水池、增压泵、两级粗滤芯、炭滤芯、精 滤芯、超滤器、中间池、增压二泵及低压纳滤器、增压三泵及高 压纳滤器、出水池及反冲洗增压泵，各部件之间有输水管串联， 输水管中有阀门，各增压泵均有配套的压力表，反冲洗增压泵与 超滤器、中间池、低压纳滤器和高压纳滤器之间另有专用于反冲 洗的输水管和阀门。
所述的粗滤芯、炭滤芯和精滤芯的规格分别是25-35μm、 5-10μm和1-2μm。
所述的超滤器中的超滤膜为聚砜膜，规格为50-150KD。
所述的低压纳滤器和高压纳滤器中的纳滤膜均为聚酰胺膜， 规格为200-500D，压力分别增至4-5kg/cm2和9-11kg/cm2。
本发明的有益效果是：采用本装置对畜禽养殖场的畜禽粪 尿、冲洗水、杂物进行厌氧发酵后的废水，通过多级过滤浓缩， 既可以将严重污染的养殖场粪尿水处理成达标排放水，投入再利 用，更能将粪尿中的养分有效浓缩，回收利用，解决在非用肥季 节或种养不配套情况下的养殖废水出路问题，对规模化养殖业可 持续发展和环境保护意义重大。
